一、壓縮機啟動，運行，公共端判定

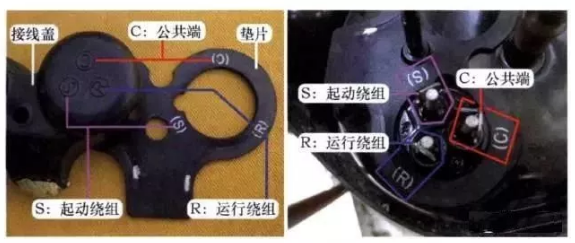

壓縮機接線蓋或墊片（使用耐高溫材料） 上標有 「 C、 R、S」 字樣， 表示為接線端子的功能：C 為公共端、 R 為運行繞組、 S 為起動繞組。

將接線蓋對應接線端子， 或將墊片安裝在壓縮機上蓋的固定位置，觀察接線端子：對應標有 「 C 」 的端子為公共端、對應標有 「 R 」 的端子為運行繞組、 對應標「 S 」 的端子為起動繞組

二、使用萬用表測量壓縮機

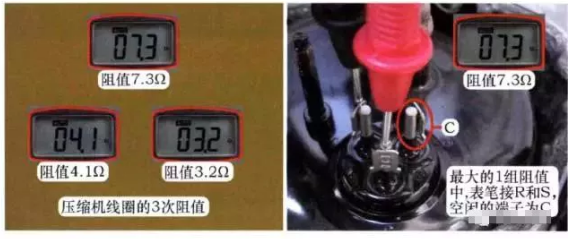

逐個測量壓縮機的3個接線端子阻值， 會得出3次不同的結果。在室外溫度約15℃時，實測阻值依次為7. 3歐、 4.1歐、 3.2歐；

阻值關係為：7.3歐 =4. 1歐 +3. 2歐。即最大阻值7.3歐為運行繞組＋起動繞組的總和；

找出公共端：在最大的阻值7. 3歐中， 表筆接的端子為起動繞組和運行繞組， 空閒的1個端子為公共端（ C），參考下圖：

找出運行繞組和起動繞組：1表筆接公共端（C）， 另1表筆分別測量另外2個端子阻值， 通常阻值小的端子為運行繞組（R）、 阻值大的端子為起動繞組。

三、測三相壓縮機線圈阻值

相供電的渦旋式壓縮機及變頻空調器的壓縮機，線圈均為三相供電，三相壓縮機線圈內置3個繞組， 3個繞組的線徑和匝數相同， 因此3個繞組的阻值相等。

三相供電的壓縮機 也引出3個接線端， 標號通常為Tl ( R或U）、 T2 (S或V）、TI (T或W），參考下圖：

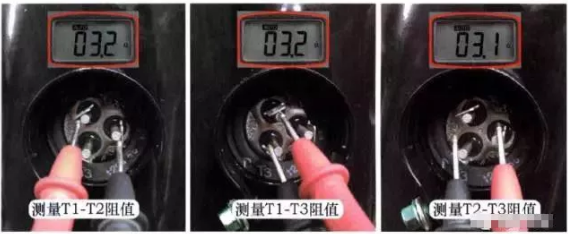

測量接線端子阻值：使用萬用表電阻檔測量3個接線端子之間阻值， T1-T2、 TI-T3、T2-T3阻值相等， 阻值均為3歐左右。

測量接線端子對地阻值：空調器上電跳閘或開機跳閘故障最常見的原因，為壓縮機線圈對地短路。

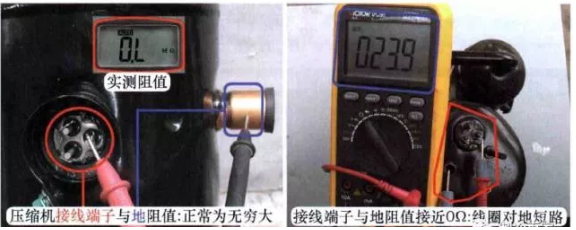

檢測方法是使用萬用表電阻檔， 測量接線端子和地（壓縮機外殼、 銅管、 室外機鐵皮）阻值，正常應為無窮大，參考下圖：

如果實測阻值為 0 歐或接近0 歐， 說明壓縮機線圈對地短路，應更換壓縮機。
