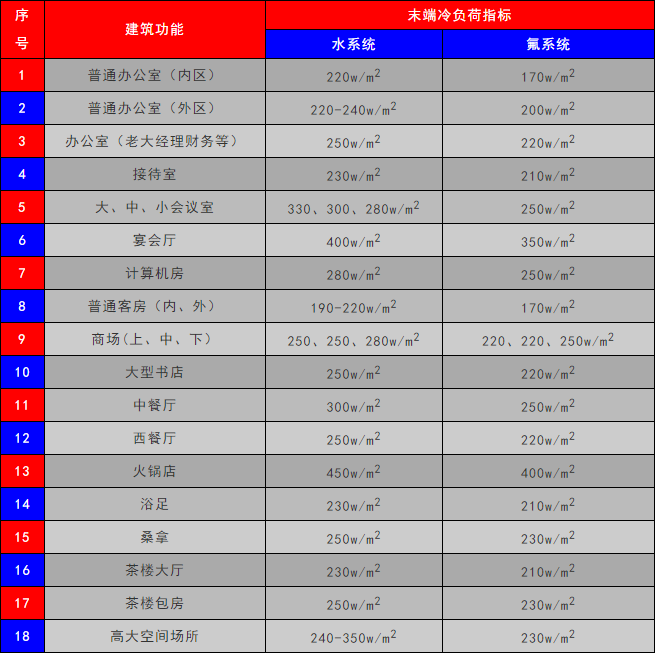

一、末端設備冷負荷指標：

1、選擇末端設備時其參數按照「高檔」選取，並適當考慮末端設備的噪音對房間使用功能帶來的影響：家裝臥室儘量選用FP-102以下的盤管；辦公室、酒店類新風機、吊櫃均選擇3000m³/h風量以下吊櫃；商場選擇5000m³/h風量以下吊櫃。

2、新風機一般選擇4排管，迴風工況一般選擇6排管，2000m³/h以上的空調器均應在出風端設置消聲靜壓箱；6000m³/h以上的空調器出風端宜採用阻抗複合消聲器，並在迴風端安裝消聲靜壓箱。

3、注意當西曬、大玻璃窗、角部房間、頂層房間等的負荷變化。若四周為玻璃幕牆，則負荷為400w/m²及以上。

二、主機選型（負荷指標）：

1辦公樓：

（1）、空調使用面積小於5000m2，有新風，主機按照200w/m2來選取。沒有新風，則可選180w/m2 (過道不算空調面積)。

（2）、空調使用面積大於5000m2，有新風，主機按照180w/m2來選取。沒有新風，則可選170w/m2 (過道不算空調面積)。

2商場、餐飲、茶樓：

主機按照220-250w/ m2來選取，根據面積大小來取值，2000m2以上取下限。

3賓館（純客房）：

（1）、空調使用面積小於10000 m2，有新風，主機按照180w/m2來選取。沒有新風，則可選170 =w/m2 (過道均不算空調面積，已考慮使用係數)。

（2）、空調使用面積大於10000m2，有新風，主機按照160-170w/m2來選取。沒有新風，則可選150-160w/m2 (過道均不算空調面積已考慮使用係數。)

（3）、空調使用面積大於20000m2，主機按照150w/m2來選取。(過道均不算空調面積，已考慮使用係數)。

4餐飲+客房：

主機負荷分別計算，可根據使用要求考慮或者不考慮同時使用係數，為了保證空調效果，同時使用係數不宜過低（≥70%）。

5建面與空面的關係：

6負荷估算表(以上內容用表格表達)：

7廠房：

1、根據溫度要求，一般廠房取180~220~260~350w/m²，如廠房單層面積在4000m²以上；內區負荷小，取上限，如廠房單層面積小，可考慮中間值；如廠房為頂層，則需考慮下限值。

2、末端可選擇噴射型空調機組或者風管+噴射風口的送風方式；若制熱有要求，最好考慮底部迴風。

三、水系統：

1、主水管管徑及流速參見水管阻力計算表；最不利環路300m以內，可按照0.04~0.05比摩阻選擇，最不利環路300m~400m可按照0.03~0.04比摩阻選擇；最不利環路＞400m可按照0.02~0.03比摩阻選擇；

2、一般情況均採用異程式；若樓層高度超過10層宜採用立管同程式，樓層主管到最不利環路超過100m，宜採用水平管同程式。

3、水系統壓力：

3.1系統靜壓力應≤8kg，即主機到膨脹水箱的高度應小於80m；且在60~80m高度範圍時，水泵為抽出式，即將水泵出口向末端系統打水，減小主機承壓，可不分高低區。

3.2當層高在100m左右時，即系統靜壓10kg時，最好是將水系統分為高低區；高區需要預留板換機房，若高區沒有地方設置板換，可考慮將板換設置在冷凍機房，板換二次側壓力偏大，但高區系統壓力減小，主機壓力減小。

4、水管的選材上：通常DN40及以下鍍鋅鋼管； DN50~DN250以上為無縫鋼管，DN300及以上為螺旋鋼管。

5、凝結水系統：

（1）一般情況下，每1kW的冷負荷每小時產生約0.4kg左右的冷凝水，在潛熱負荷較高時，每1kW冷負荷每小時產生約0.8kg冷凝水；

（2）通常，可以根據機組的冷負荷Q按下列數據近似選定冷凝水管的公稱直徑：

（3）凝結水應保證5‰的排水坡度，坡向排水端；

（4）若冷凝水管路較長，應加設通氣孔；

（5）材料選用UPVC管。無需保溫。

6、 DN250以上才考慮報冷卻水的電子水處理儀。

DN150以上才考慮冷凍水的電子水處理儀。

7、注意是否安裝電動二通閥、自力式壓差平衡閥（只適合於變水量系統）等；

8、冷卻塔的選擇（估算）：

機組製冷量（kcal/104）×係數 =冷卻塔的水流量（T/m3）

冷卻塔的選擇也可按照主機冷卻水量×1.25～1.5的安全係數來選擇；

噪音要求不高、或考慮經濟性時，才可用圓塔。

冷卻塔的性能比較

9、水泵的選擇：（除甲方要求外，一般不用備用泵）

（1）原則上一律選用管道泵，即立式泵。除非甲方有要求改動。流量大於400m3/h的採用立式雙吸泵。

（2）揚程的確定：

對於閉式系統，水泵的揚程是根據空調水系統的最不利環路的阻力確定的。

揚程= 管道阻力+空調設備（制冷機組、空調器、風機盤管、閥門等）阻力

其中：管道阻力 = 局部阻力 + 沿程阻力=沿程阻力×1.3

空調設備阻力的估算值為：14～18 m

考慮到氣蝕帶來的水泵性能的下降，可以乘以1.1的安全係數；

綜上，水泵揚程 = （14～18 m + 管段長度×沿程阻力×1.3）×1.1

註：沿程阻力在公司的水管流速技術資料查找

一般情況下：冷凍水泵揚程在25～28 m之間（考慮1.1～1.2保險係數）

冷卻水泵揚程在25 m左右（考慮1.1～1.2保險係數）

（3）冷凍水泵流量的確定：

定水量系統：水泵流量 = 系統末端水流量×1.2

變水量系統：水泵流量 = 系統末端水流量×同時使用係數×1.2

（4）冷卻水泵流量的確定：主機和塔水量的平均值。

（5）水泵的選擇：根據以上所算出來的系統的揚程和流量選擇水泵，原則上儘量使所選的水泵靠近所需要的實際值，若揚程高了，水量可以選小些；揚程低了，水量可以選高些；

(6)膨脹水箱：

為保證膨脹水箱和水系統的正常使用，在機械循環系統中，膨脹水箱應接在水泵的吸入側。水箱標高應至少高出系統最高點1米。

膨脹水箱的容積按以下原則估算：120KW（含）以下的小系統，不設置膨脹水箱。120~500KW的中型系統，設置水箱尺寸為：600*600*600，進水管在水箱中間高度；500KW以上大系統根據實際情況處理。

同時也可由系統中的水容量和最大的水溫變化幅度進行下式計算：

VP=α·△t·VS   m3

式中    VP―膨脹水箱有效容積，m3

α——水的體積膨脹係數，α=0.0006，L/ m3·℃

△t——最大的水溫變化值，℃

VS——系統內的水容量（包括設備裡和管道裡的），m3

(7)主機旁通設置：當沒有設置二通閥時，按照末端流量選擇水泵，流量比主機大30%以上時，需考慮安裝旁通管，使通過主機的水流量基本與主機匹配。

(8)當多臺主機並聯運行時，需考慮水泵與主機的匹配，並注意在主機上安裝電動蝶閥，保證主機的流量。

(9)冷卻塔為多臺並聯安裝時，請注意在冷卻塔進出水管及主機進水管上安裝電動蝶閥，保證主機流量及冷卻水被及時冷卻。

四、風系統：

1、各場所送風速度推薦表：

2、送風口風速：防雨百葉3.0~3.5 m/s；雙層百葉2.5～3.0 m/s；散流器2.5~3.3m/s；（可根據房間進深、層高等做適當調整，高空間採用噴射風口射程可達到20m）；迴風口風速≤2.2m/s；

3、凡是有制熱要求吊頂高度大於4m的場所，宜採用下送風；當高度大於6m且需制熱時，必須採用噴射風口或旋流風口送風。

4、噴射風口參數表：

5、風冷熱泵機組系統中風機盤管下送風口不選用散流器，宜選用雙層百葉風口。

6、風管材質選用：設計中沒有明確指定材料，可選擇纖維織物風管、複合保溫風管。

7、新風量的確定：

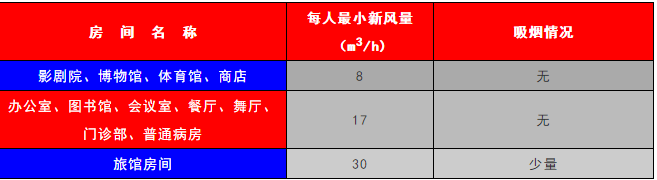

民用建築最小新風量(表9.1)

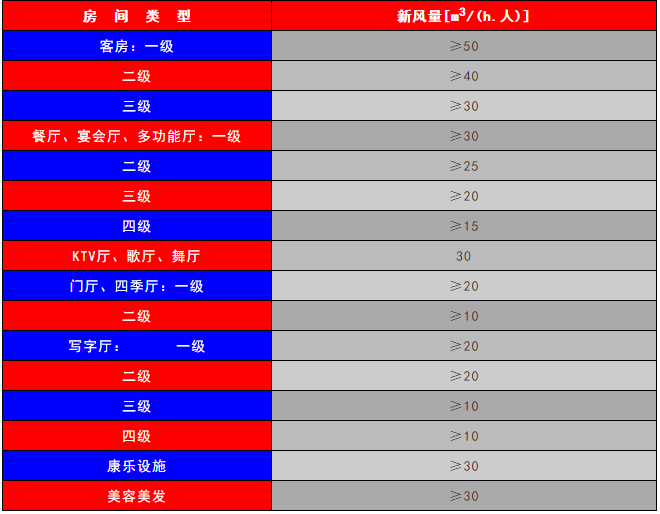

旅館新風標準(表9.2)

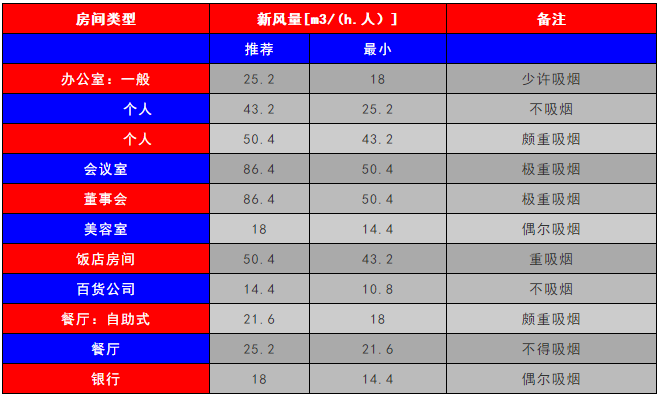

辦公主樓新風標準(表9.3)

8、商場、餐廳、宴會廳、多功能廳等發熱量大、人員密集的場所，需注意過渡季節儘量用室外新風送風，保持室內空氣新鮮的同時達到節能運行的目的（即可考慮過渡全新風運行；平時迴風+新風匯合運行）。

9、排風系統：

9.1餐廳、大型會議室、多功能廳等場所，宜考慮排風系統，排除室內汙濁空氣，排風量安裝新風的80~90%計算。

9.2排風系統管道超過40m，宜採用排風扇+排風風機的方式，排風機風量=所有末端風扇風量的和。

五、配電系統：

1、風機盤管控制線（不帶二通閥）ZRVV4×0.75mm2，（帶二通閥）ZRVV6×0.75mm2，主線為3×2.5 mm2（根據盤管的數量、功率確定，一般15臺以內）；

2、主機電源線大小參照其電氣參數或電線選型表格；

3、小、中型中央空調系統需配置獨立的配電箱（包含末端總電源，水泵、主機電源）；

4、大型中央空調系統需配置獨立的配電櫃（包含冷卻水泵、冷凍水泵、冷卻塔、主機電源等，末端電源可以獨立）；

5、電線電纜載流量表：

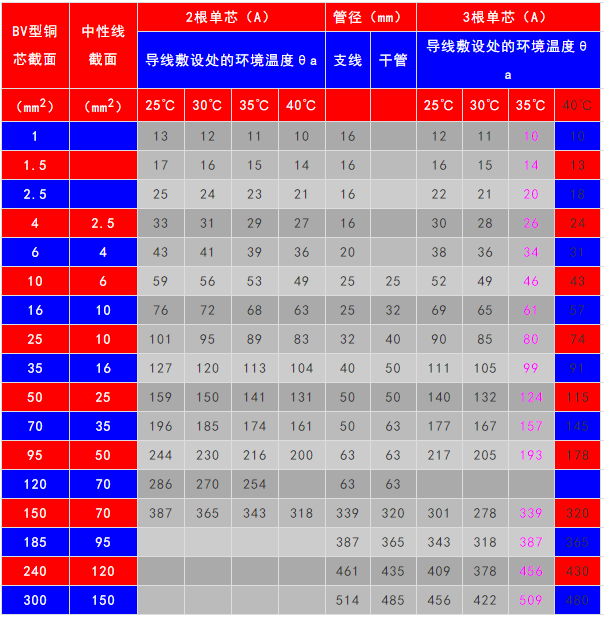

5.1 BV型塑料絕緣電線穿塑料管敷設的載流量θn=70℃   (表1)

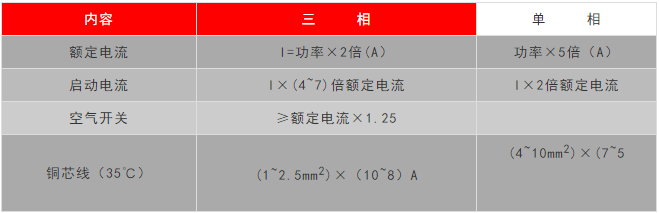

5.2電流、功率、導線換算表   (表2 )
