成都中央空調水系統、工作原理

中央空調製冷原理圖
   與一般空調一樣，有四大部件，壓縮機，冷凝器，節流裝置，蒸發器，製冷劑依次在上述四大部件循環，壓縮機出來的冷媒（製冷劑）高溫高壓的氣體，流經冷凝器，降溫降壓，冷凝器通過冷卻水系統將熱量帶到冷卻塔排出，冷媒繼續流動經過節流裝置，成低溫低壓液體，流經蒸發器，吸熱，再經壓縮。在蒸發器的兩端接有冷凍水循環系統，製冷劑在此次吸的熱量將冷凍水溫度降低，使低溫的水流到用戶端，再經過見機盤管進行熱交換，將冷風吹出。
   這裡有三個系統，一個是製冷劑的循環系統，一個是冷卻水系統的，一個是冷凍水系統的。冷卻水系統就是接冷卻塔的，將熱量帶到外界的，冷凍水系統就是連接用戶與蒸發器的，將末端的熱量帶到蒸發器。 冷水機，的水在這裡相當於一種載冷劑，擔當中間角色運送熱量，本身的製冷在於製冷劑循環系統。
製冷主機：
   製冷主機通過壓縮機讓製冷劑迅速冷凍循環水，冷凍循環水的溫度快速降低（一般經過製冷主機製冷後的水溫在7℃左右），這是中央空調冷源提供的地方，通過製冷主機冷凍的冷凍水由冷凍水泵送入空調房間。

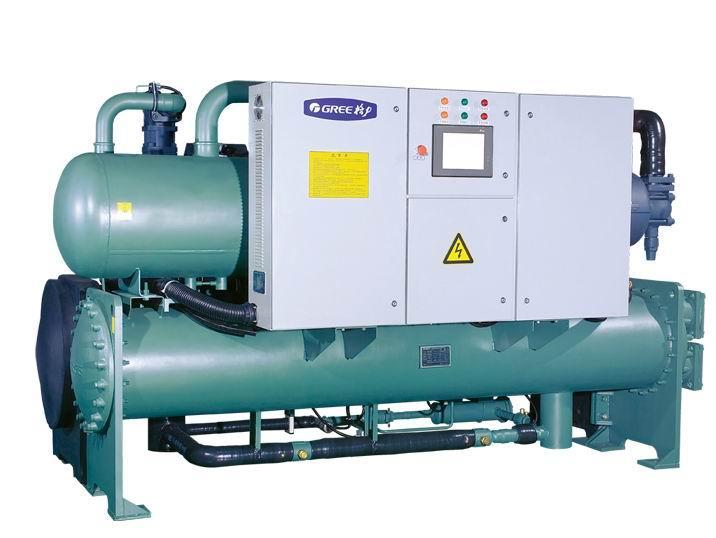

格力空調系統製冷主機
冷凍水泵：
   冷凍水帶走製冷劑的冷量後，再到空調系統末端（如風機盤管，空調機組）與空氣換熱，溫度升高後再回到冷水機組內帶走製冷劑冷量，這樣構成冷凍水循環系統，在這個系統上的泵稱為冷凍水泵。

冷卻水泵：

   製冷劑在冷水機組裡循環，經過壓縮機使溫度升高，這時用水將溫度降下來，這部分水稱為冷卻水，冷卻水通過冷冷卻水泵把製冷主機所產生的熱量帶走，再經過冷卻塔把熱量釋放到空氣中，然後回到冷水機組，這樣構成一個冷卻水循環系統，在這個系統上的泵是冷卻水泵。

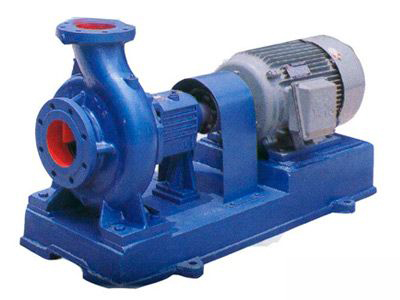

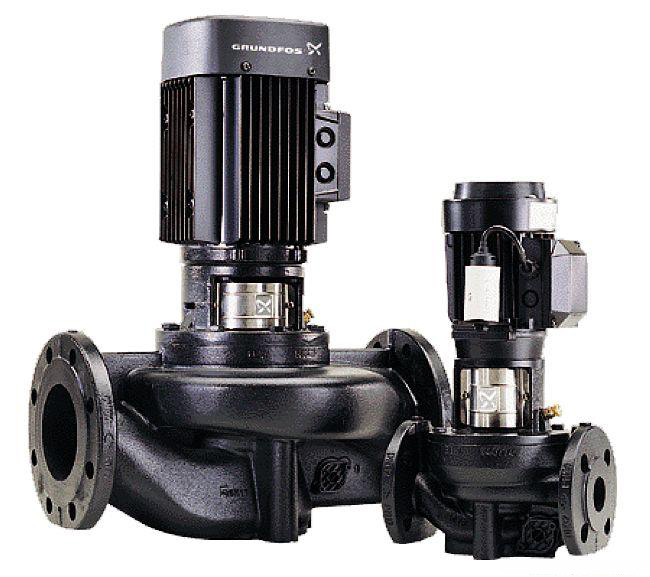

中央空調製冷系統水泵
冷卻塔：
   通過冷卻水泵將溫度較高的水送上冷卻塔，通過冷卻塔噴頭，讓水自上而下流動，一方面，通過自然空氣帶走水中熱量；另一方面，通過冷卻風機帶動空氣加速運動，通過空氣帶走熱量的同時加快蒸發，讓水溫降低。溫度降低後的冷卻水再次循環進入製冷主機，帶走製冷主機產生的廢熱，如此循環。

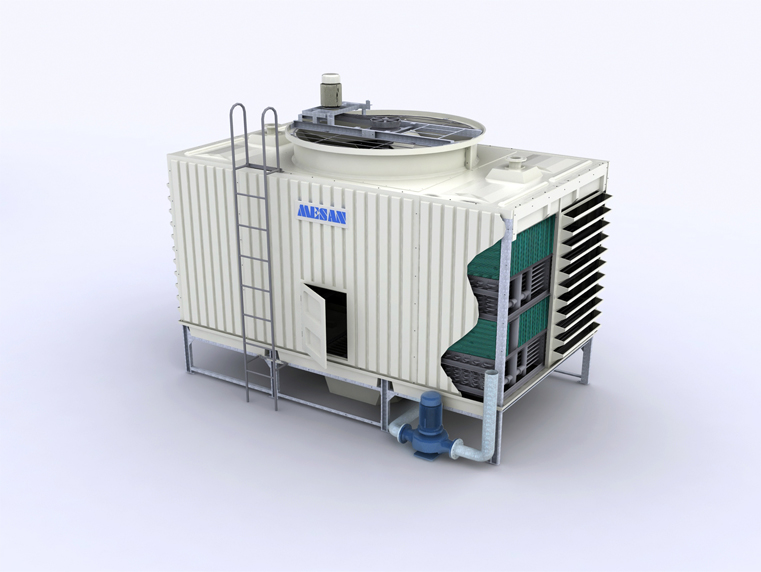

中央空調製冷系統冷卻塔

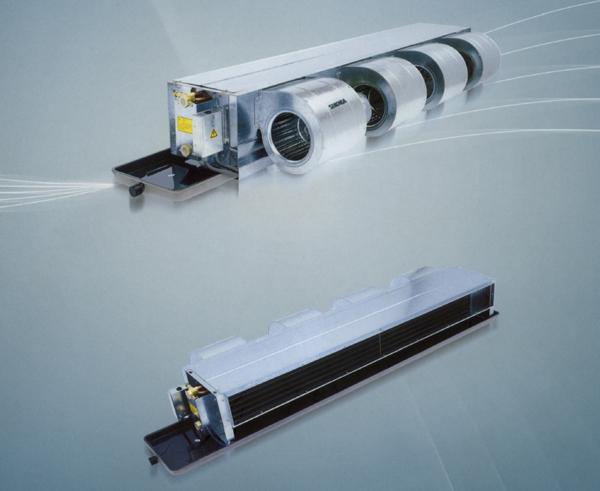

風機盤管：
   風機盤管空調系統是將由風機和盤管組成的機組直接放在房間內，工作時盤管內根據需要流動熱水或冷水，風機把室內空氣吸進機組，經過過濾後再經盤管冷卻或加熱後送回室內，如此循環以達到調節室內溫度和溼度的目的。
