成都約克中央空調(diào)維修維護(hù)-成都約克中央空調(diào)清洗保養(yǎng)公司-製冷人必知的空調(diào)銅管焊接操作寶典！

成都約克中央空調(diào)維修維護(hù)-成都約克中央空調(diào)清洗保養(yǎng)公司-製冷人必知的空調(diào)銅管焊接操作寶典！

--無(wú)規(guī)矩不成方圓，中央空調(diào)施工同樣如此。又因小編收到讀者要求分享銅管焊接技術(shù)特此搜集此篇文章，來(lái)共同了解一下焊接操作環(huán)節(jié)的具體內(nèi)容，希望能幫到大家！

首先，你必須知道銅管焊接的必備工具和用料。

①磷銅焊條；

②燃料為液化氣（煤氣、天然氣、丁烷等均可）；

③助燃劑氧氣；

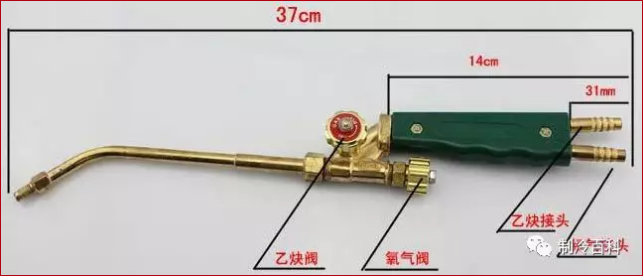

④焊炬。

一、焊料的選擇使用

製冷空調(diào)的管件多是用銅（紫）管材，常用的焊料類(lèi)型有銅磷焊料、銀銅焊料、銅鋅焊料等。在焊接時(shí)要根據(jù)管道材料的特點(diǎn)，正確的選擇焊料及熟練地操作，以確保焊接的質(zhì)量。

對(duì)同類(lèi)材料的焊接：

銅與銅的釺焊：可選用磷銅焊料或含銀量低的銅磷焊料，這種焊料價(jià)格較為便宜，且有良好的熔液，採用填縫和潤(rùn)溼工藝，不需要焊料。

鋼與鋼的焊接：可選用黃銅條焊料加適當(dāng)的焊劑，焊接時(shí)，將焊料加熱到一定溫度後插放在焊劑中，使焊劑熔化後附著在焊料上，但焊後必須將焊口附近的殘留焊劑刷洗乾淨，以防產(chǎn)生腐蝕。

對(duì)不同材料的焊接：

銅與鋼或銅與鋁的焊接：可選用銀銅焊料和適當(dāng)的焊劑，焊後必須將焊口附近的殘留焊劑用熱水或水蒸氣刷洗乾淨，防止產(chǎn)生腐蝕。在使用焊劑時(shí)最好用酒精稀釋成糊狀，塗於焊口表面，焊接時(shí)酒精迅速蒸發(fā)而形成平滑薄膜不易流失，同時(shí)還可避免水份浸入製冷系統(tǒng)的危險(xiǎn)。

銅與鐵的焊接：可選用磷銅焊料或黃銅條焊料，但還需使用相應(yīng)的焊劑，如硼砂、硼酸或硼酸的混合焊劑

二、焊接的具體操作

對(duì)焊接不同的材料、不同的管徑時(shí)所需的焊槍大小和火焰溫度的高低有所不同，焊接時(shí)火焰的大小可通過(guò)兩(liǎng)個(gè)針形閥進(jìn)行控制調(diào)整，火焰的調(diào)整是根據(jù)氧、乙炔氣體體積比例不同可分為炭化焰、中性焰和氧化焰三種。

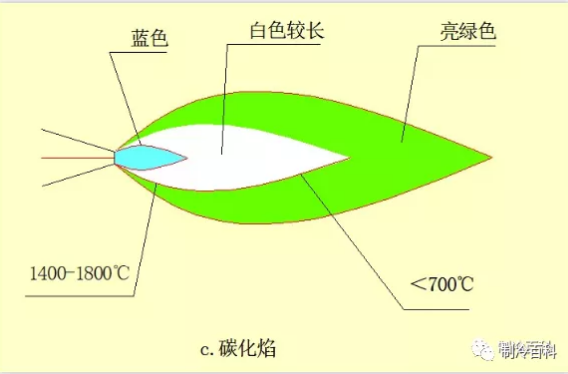

炭化焰：其特點(diǎn)是氧氣與乙炔氣的體積比小於1，略缺氧，易將炭粒帶入金屬而影響焊料流動(dòng)，冒黑煙，溫度約為2700℃左右，可用於對(duì)管道的烘烤等。

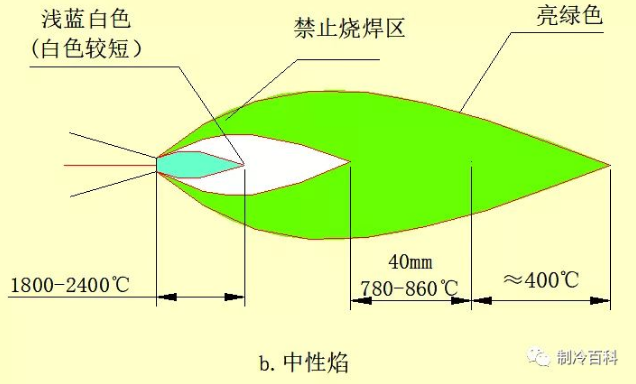

中性焰：其特點(diǎn)是焰芯的尺寸取決於燃燒氣體的成份、耗量和流速，焊炬噴嘴孔直徑決定了火焰焰芯的直徑，而混合氣的流速，則決定了焰芯的長(zhǎng)度，中性焰的火焰分3層，）焰芯呈尖錐形，色白而明亮，內(nèi)焰為藍(lán)白色，外焰由裡向外逐漸由淡紫色變為橙色和藍(lán)色，溫度約為3000～3500℃左右，氧氣與乙炔氣的體積之比為1：1.2。製冷空調(diào)的管件焊接多使用中性焰。

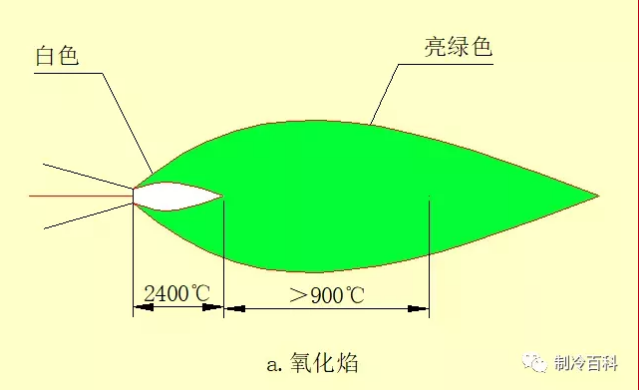

氧化焰：其特點(diǎn)是焰芯是圓錐形，長(zhǎng)度明顯地縮短，輪廓也不清晰，顏色暗淡，外焰也縮短了，火焰是藍(lán)色，火焰燃燒時(shí)伴有響聲，響聲大小取決於氧氣壓力，氧化焰的溫度高於中性焰，適用於黃銅的管件焊接。火焰的性質(zhì)是根據(jù)被焊。

三、火焰的調(diào)節(jié)

點(diǎn)燃前先按操作規(guī)程分別開(kāi)啟氧氣瓶和乙炔氣瓶的閥門(mén)，使低壓氧氣表指示在0.2～0.5MPa左右，乙炔氣的壓力表指示在0.05MPa左右。然後微開(kāi)焊槍的氧氣閥。再微開(kāi)焊槍上的乙炔氣閥，同時(shí)，從焊嘴的後面迅速點(diǎn)火。切不可在焊嘴正面點(diǎn)火，以免噴火燒手。點(diǎn)燃後即可調(diào)節(jié)，兩(liǎng)閥的調(diào)節(jié)就是調(diào)節(jié)氧氣與乙炔氣進(jìn)入焊槍混合氣的比例，從而得到不同的火焰。

具體焊接：焊接時(shí)，應(yīng)嚴(yán)格按步驟進(jìn)行操作，否則，將會(huì)影響焊接的質(zhì)量。將要焊接管件表面清潔或擴口，擴完的喇叭口應(yīng)光滑、圓正，無(wú)毛刺和裂紋，厚度均勻，用砂紙將要焊接的銅管接頭部分打磨乾淨，最後用幹布擦乾淨。否則將影響焊料流動(dòng)及焊接質(zhì)量。

　將要焊接的銅管互相重疊插入，並圓心對(duì)準(zhǔn)。焊接時(shí)，必須對(duì)被焊件進(jìn)行預熱。將火焰烤熱銅管焊接處，當(dāng)銅管受熱至紫紅色時(shí)，用銀焊條焊接。移開(kāi)火焰後將焊料靠在焊口處，使焊料熔化後流入焊接的銅件中，受熱後的溫度可通過(guò)顏色來(lái)反映溫度的高低。

最好用強(qiáng)火焰快速焊接，儘量縮短焊接時(shí)間，以防止管道內(nèi)生成過(guò)多的氧化物。氧化物將會(huì)隨著製冷劑的流動(dòng)面引起髒堵，甚至使壓縮機(jī)受到嚴(yán)重損壞。

焊接時(shí)，當(dāng)焊料沒有完全凝固時(shí)，絕對(duì)不可搖動(dòng)或振動(dòng)銅管，否則焊接部分會(huì)產(chǎn)生裂縫而導(dǎo)致漏洩。焊接完成後讓焊件自然冷卻，不要使用水或者低溫物質(zhì)對(duì)焊件進(jìn)行快速降溫。

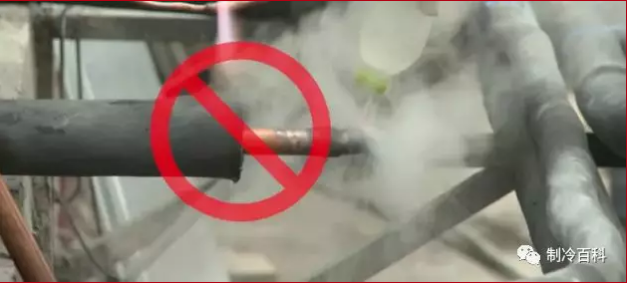

對(duì)充有冷媒的製冷系統(tǒng)，不可在未排淨的情況下進(jìn)行焊接，更不能在製冷系統(tǒng)還在洩漏的情況下進(jìn)行焊接修理，以防製冷劑遇到明火產(chǎn)生有毒光氣，毒害人體，甚至爆炸！

四、焊接質(zhì)量的檢驗(yàn)

檢查焊接處密封性是否良好。在加入製冷劑或氮氣待穩(wěn)定一定時(shí)間後，可用肥皂水或其它方法檢驗(yàn)了保證焊接部位的絕對(duì)無(wú)漏洩，焊接後，應(yīng)進(jìn)行必要的檢驗(yàn)。

在製冷空調(diào)運(yùn)轉(zhuǎn)時(shí)，不能因振動(dòng)而使焊接處有裂開(kāi)（縫）現(xiàn)象。管路不能應(yīng)焊接時(shí)進(jìn)入雜物而堵塞，也不能應(yīng)操作不當(dāng)而進(jìn)入水分。製冷空調(diào)工作時(shí)，焊接部位表面應(yīng)清潔、無(wú)油汙現(xiàn)象。

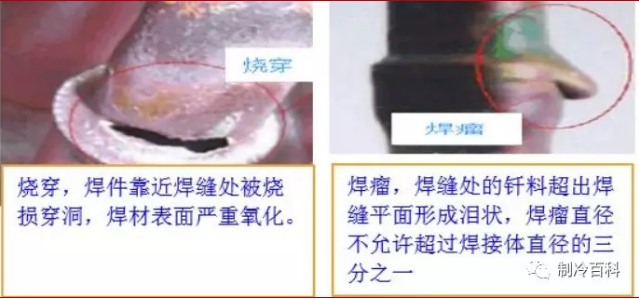

綜上所述，銅管焊接過(guò)程中，若操作不當(dāng)極易發(fā)生虛焊、熔蝕和溶穿、過(guò)燒與燒穿等缺陷，因此，在使用的過(guò)程中要加強(qiáng)過(guò)程控制，掌握好工藝要求。

【免責(zé)聲明】：本網(wǎng)站文章版權(quán)歸原作者所有，內(nèi)容為作者個(gè)人觀(guān)點(diǎn)，不代表本網(wǎng)站贊同其觀(guān)點(diǎn)和對(duì)其真實(shí)性負(fù)責(zé)。本網(wǎng)站只提供參考並不構(gòu)成任何其它應(yīng)用建議。如涉及作品內(nèi)容、版權(quán)和其它問(wèn)題，請在30日內(nèi)與本網(wǎng)站聯(lián)繫，我們將在第一時(shí)間刪除內(nèi)容!
