變頻空調的核心是變頻壓縮機，還有配套的變頻電路，再配上直流變頻的電機。

1.直流變頻壓縮機功能和結構

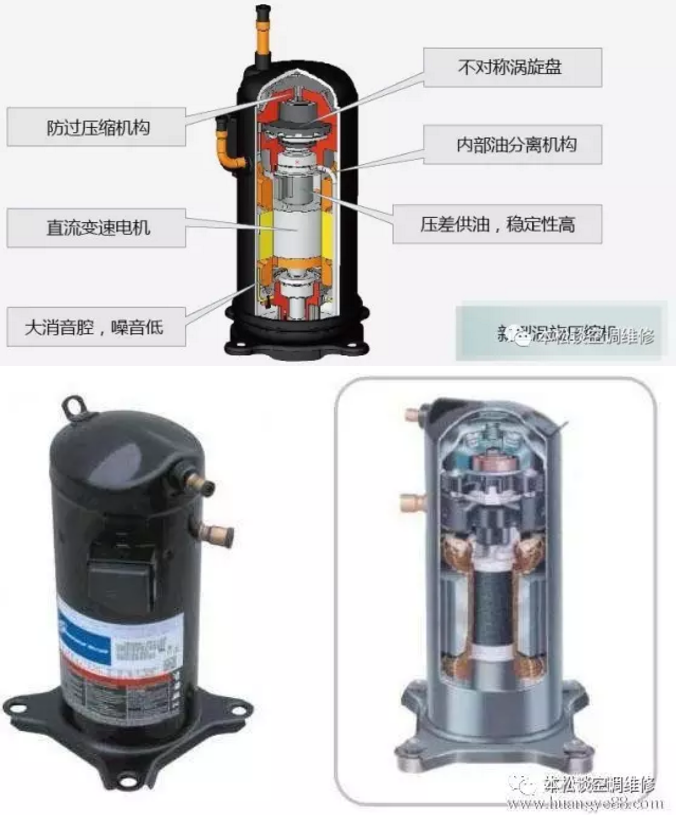

壓縮機是空調系統的核心部件，功能是吸入低溫低壓氣體將其壓縮成高溫高壓氣體，然後排出。結構如下圖所示。

格力G10變頻壓縮機電機為三相永磁同步電機（PMSM）。所謂同步電機就是它的旋轉速度必定不輸入電壓的頻率相互同步。

旋轉速度與輸入電壓頻率的相互同步有兩種方式：

一種是電動機的旋轉速度隨著輸入電壓頻率的變化而同步地變化；

另一種是輸入電壓的頻率隨著電動機旋轉速度的變化而同步地變化。

前者就是傳統的交流同步電動機，它輸入的電壓頻率取決於外部電網或獨立變頻器的頻率。後者則需要根據轉子位置信號去控制定子各相電樞繞組的導通順序和導通速率，也就是我們通常說的自同步式永磁同步電機(PMSM)或正弦波永磁同步電動機。定子採用集中卷形式，轉子為永磁體（鐵氧體或稀土釹鐵硼）。由模塊驅動、調速，自身不能運轉。

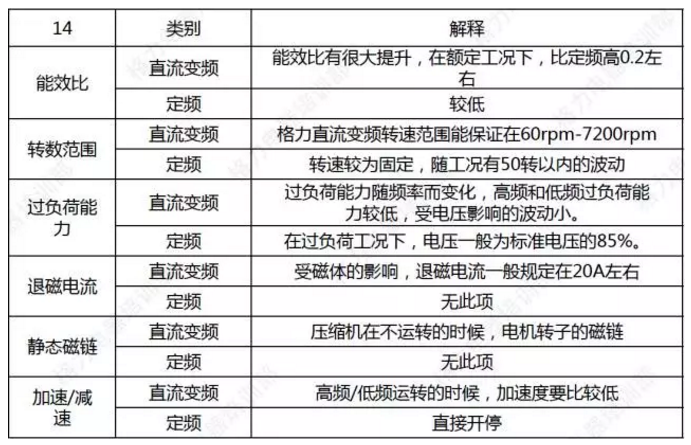

1.     直流變頻壓縮機主要參數：

2. 定頻不變頻壓縮機的轉速

定頻：定頻壓縮機的轉速一般與電源類型有直接的關係，而根據定頻壓縮機電機為單相交流異步電機的特點，產生轉子電流的必要條件是轉子繞組切割定子磁場的磁力線。因此，轉子的轉速n必須低於定子磁場的轉速n0，兩者之差稱為轉差：Δn＝n0－n，壓縮機也就一個轉速。

　變頻：變頻壓縮機由模塊驅動、調速，自身不能運轉，轉速主要與控制裝置的控制原理有關，可以根據實際的運行工況，調低和調高壓縮機的轉速。跟各地區的電源沒有關係，而且本身有穩壓裝置，受電壓波的影響小。壓縮機電機定子採用集中卷繞組形式，轉子為永磁體（鐵氧體或稀土釹鐵硼）。目前，變頻壓縮機的轉速範圍在60~7200rpm之間進行調整（僅限格力）最低實現1Hz運轉。

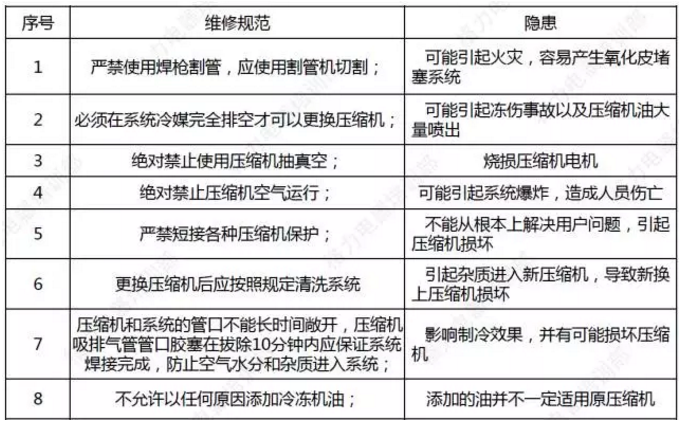

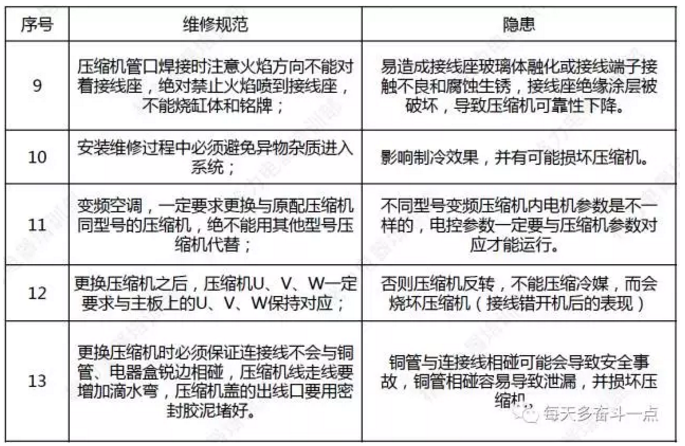

變頻壓縮機維修注意事項
