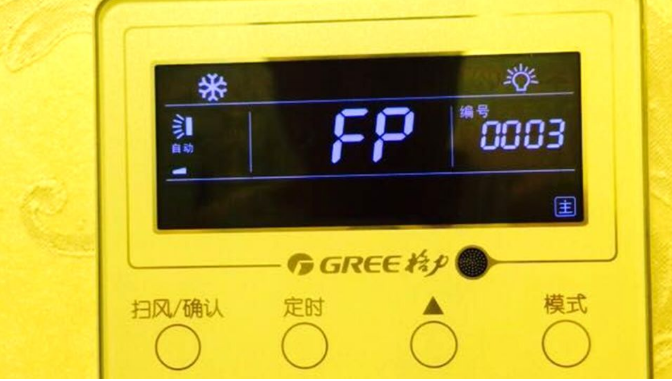

當你遇到格力多聯機室內線控器上顯示「FP」故障時，應該查詢哪裡？查詢故障代碼手冊和故障代碼表，FP代碼是什麼意思？是直流電機故障。

當線控器上出現「FP」的故障時，我們應該去查哪裡呢？當我看到故障代碼的時候，首先會翻閱故障代碼手冊，比如格力的《商用機上門服務手冊》或者是室外機蓋板內側的故障代碼表。再或者是手機上的格力掌上通來查詢故障代碼，找到故障意思。

找到這個故障代碼代表的意思，然後我們根據這個代表的意思可以往下去查。

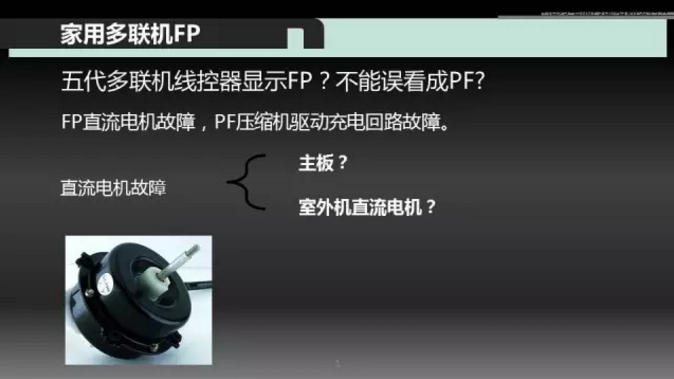

出現「FP」故障時千萬不要看錯，不能把「FP」故障代碼看成「PF」。雖然兩個英文字母進行了對調，但是他的故障意思完全的出現了差異。「FP」是直流電機故障，而PF是壓縮機驅動充電迴路故障。如果你把故障看錯了，那可能維修的方向也就錯了。

那麼，既然他報了直流電機故障，應該查詢哪裡呢？看到字面兒意思，大部分的維修人員會查詢電機，也會考慮到主板。這個電機是哪裡的電機呢？是室外風機，那也有人會問，室外電機不是交流的嗎？這個電機是直流電機，格力新多聯機都採用全直流變頻風扇電機，就是因為採用的直流電機，所以FP故障代表的是室外機風機故障，那麼我們要查詢的是兩個方向，一個是主板，一個室外機的電機。

先給你講一個維修案例，去年在杭州某小區有一臺GMV-H100WL的側出風直流變，安裝單位去了三次，維修單位前後去了三次。前面是安裝單位去的，安裝單位第一次上門不知道從哪裡查起，無功而返，第二次又上門，檢查了接線插件都是好的，斷電試機還是不行，第三次安裝單位根據字面意思更換了電機，但是他更換完電機之後故障並沒有排除，所以他不知道往下怎麼查了。

安裝單位更換過電機，說明他維修的方向沒有錯誤。那麼他為什麼上門三次還沒有解決呢？因為他們把電機更換之後故障還沒有排除，不知道如何查起了。所以就有了專業網點繼續上門維修，而這個專業網點，第一次上門就把前面的排查了一遍，沒有發現問題，就懷疑是主板問題，把內機主板的配件編碼抄回去申請了一個新主板；第二次去就更換外機主板，主板更換了之後還是不行，那這個時候呢，他就開始查其他的地方，比如說我們的驅動板。

第三次維修更換了濾波板（濾波板和這個故障沒有關係）還是不行，後來他又申請一個風機電機，把電機又換一次，這次換了電機總應該好了吧！結果是這個電機換完還沒有修好，是不是他技術沒到位呢？也不是，我去的時候我也感覺有點蹊蹺。既不是主板壞了，也不是電機壞了，那問題出在哪裡呢？

真實的原因是，第三次維修更換主板的時候，維修人員沒有把容量碼進行復位。

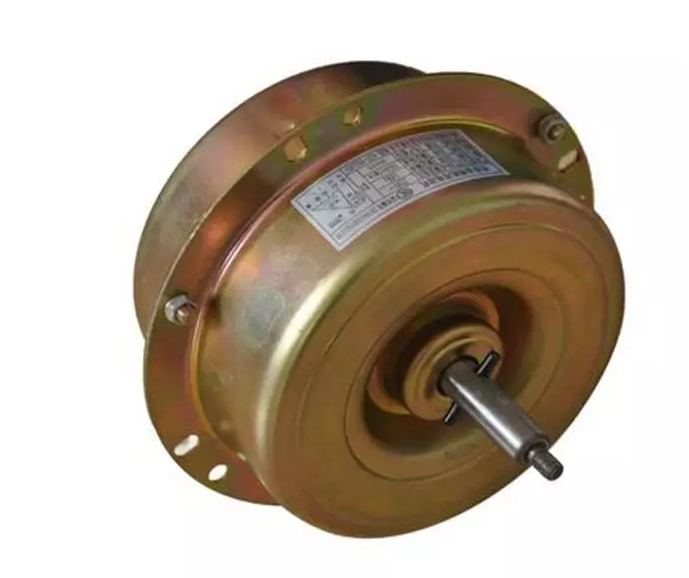

其實第一次他更換電機，已經解決了問題。他是怎麼換的呢？他更換電機時，把電機控制線給剪斷了接上去，而不是把電機線全部拆出來，從上圖可以看到，這個電機的控制線是很難拆的，有2米多長，才導致了他把線剪開（比較省事），然後接上去測試，測試後故障依舊，然後就出現了後面的更換主板更換驅動板，來回的折騰。

把兩塊板的容量碼進行了對比，這個主機的容量碼和機組型號不匹配，這個板子的容量碼是不是之前有人動過不得而知。我看到不是一個100的容量碼，後面圖片裡邊兒會講到；

這個容量碼很關鍵，格力多聯機主機使用的是通用板，所以外機容量（製冷量），要靠容量碼來進行區分，因為容量碼不一致，他把容量撥成了什麼呢？把容量碼撥成120（12KW）。

大家都知道120是側出風的雙風機。而112、100和80的是單風機。那麼這個雙風機，他需要是兩個電機，他就要識別兩個電機信號，兩個反饋信號，由於我們維修的是100的機組，插了一個電機，它只能檢測到一個電機，那麼這個主板依然會報FP故障。這才是故障的根本原因,容量碼設置錯誤，導致主板識別錯誤。

所以給大家提個醒，再遇到FP故障把前面都排查完之後還是沒有解決，一定要把容量碼的封膠撬開，尤其是更換過新板子的一定要注意這個容量碼是否設置正確？

案例給你講完了。我們來總結一下遇到真正的問題應該怎麼查詢？這是按常規的查詢方法進行查詢。以下的查詢過程，是今後我們遇到故障的一個正規查詢過程，這個過程可以幫助大家有步驟，有針對性，又不會自亂陣腳的胡亂查詢。

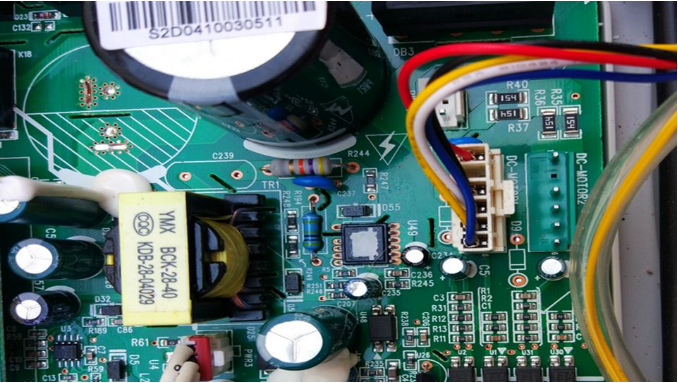

第一步就是檢查外機的主板上電機插件。

前面已經說了100的是單風機，所以主板上有兩個插孔，他只需要插一個插孔。而插件它是有顏色區別，電機不一樣，插件的顏色也不一樣。所以我們要確認他的插件，尤其是這個插件裡面的那個金屬腳，每一個金屬腳和他那個插件是否接觸良好，如果是哪一個插件虛接，它也會導致主板報FP故障，這個地方一定要注意。

第二步要排查電機，那麼電機要排查什麼呢？

風葉有沒有被卡住？

電機有沒有因為進水而生鏽？

撥動風扇葉或者電機軸有卡頓的感覺？

如果外機外面的保護罩被破壞，有雜物進入到主機內部，就可能會造成風葉卡住。我之前遇到一起故障，大家看上面圖片，有一個水泥塊兒，掉進了室外機把風葉卡住，然後空調風機電機就不轉了。外機主板就會報什麼呢？長時間不轉主板就會報FP故障，把水泥塊兒清理掉問題就解決了。

還有一些意外會發生。比如外機風機保護罩斷了兩片兒春季，有小鳥在裡面做窩。

你們遇到過這種情況沒有？我修空調的時候遇到過，這個小鳥在裡邊做的窩，剛好在風葉下面。一大坨的雜草絆住了風葉，電機剛啟動的時候大家知道它的轉速是很慢的，它一旦被雜物擋住，是轉不起來的，它就會反饋給主板信號，主板識別到電機沒有工作，然後主板報FP故障，所以一定要提前清理雜物，解決問題，你後面再考慮其它方向。

第三步是更換電機，如果沒有雜物阻擋風葉，而且電機用螺絲刀撥風葉運轉靈活，沒有卡頓感，那就只能更換電機。

在更換電機的時候，提醒大家注意兩點：

第一點就是電機線不能剪斷。剪線帶來兩個問題：

1、接線有接頭，接口可能會虛接或者是氧化造成打火。

還有一個關鍵性的問題就是保內的新電機沒辦法退舊件，庫房不收已經剪斷線的舊件。

2、要注意的是，更換的新電機，一定要安裝好，就是安裝在電機支架上，把外機蓋板扣好才能進行調試。

這裡還有一個案例，也是內機線控器報「FP」故障，維修單位把電機更換了，給我說還報「FP」故障。說實話，我當時有點納悶了！然後他們就進入下一步查詢，跟前面那個錯誤一樣換了主板還是不行，最後我們這邊有一個工程師過去上門檢查的時候發現了問題，發現什麼問題呢？他們把新電機的插件直接插在主板上，電機放在室外機旁邊，沒有安裝到支架上，測試電機有沒有問題？那這個電機會轉一會兒，然後就停掉了，主板就開始報FP故障了。

電機不裝到位測試為什麼它會報FP故障呢？留做思考題，請把你的答案寫在留言區！

電機更換必須做到：

一、不剪線，保證電機的完整性；

二、必須把電機安裝到位，否則會帶來新的問題，這些新的問題會讓你無從下手。

第四步：代換主板

是不是應該檢測主板呢？對於是外機主板的檢查，最快和最有效的辦法是代換。把主板的條碼拍個照片然後發回去，公司根據配件條碼申請配件，然後進行更換。

更換主板其實很簡單，只要把舊板拆下，新板裝上就可以了，對不對？但是，依然會出現問題，更換完的新板帶來新的問題，我到現場首先去檢查他更換的主板型號是否正確？

沒有插的兩個插件是外機電子膨脹閥線圈，室外機電子膨脹閥沒有插上去會出現什麼問題呢？肯定會造成系統堵！這就是粗心大意造成的新問題，希望大家能夠重視。

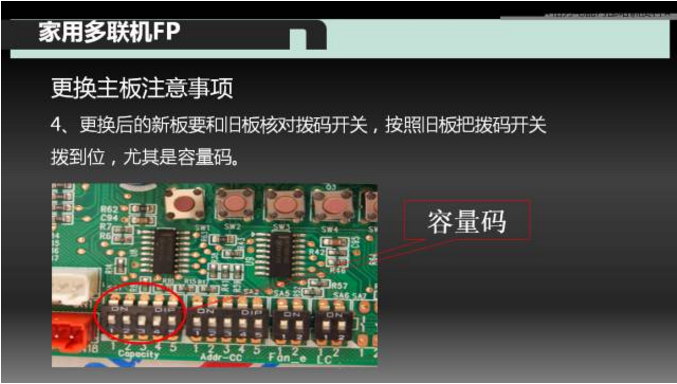

更換主板，我們還要注意什麼問題呢？電子膨脹閥線圈的位置是兩個插件，一紅一白，插的時候顏色不要搞錯；就在插件旁邊，你們可以看到之前提到看到的容量碼，紅圈旁邊那五位撥碼開關就是容量碼，大家看到的是已經撬開的原裝主板容量碼，原裝主板容量碼用膠封著的，你是看不到的。

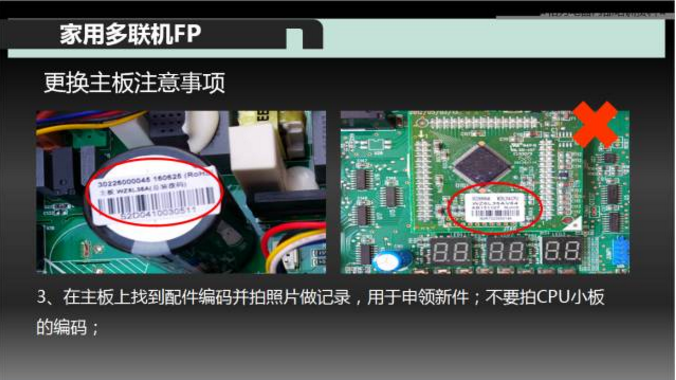

更換主板的時候，他上面有兩組貼好的標籤，一個在CPU上，一個在主板的電容上，或者是在其他元器件上，標籤大家一定要看清楚，之前有人申領主板的時候，就是按晶片的編碼去申請，結果他領回來的就是一個晶片。到現場傻眼了，公司零配件的人，他也不懂編碼對應的是什麼配件，他拿到配件的時候也可能認為這就是你要的配件，所以就會出現重複的跑路。我遇到過這種情況，這個零配件給拿到現場，才發現怎麼是個晶片呢？他說：「這是你提供的編碼呀」，然後從微信裡邊調出記錄，確實是這個編碼，為什麼出現這種情況？就是因為你把條碼看錯了，才導致這樣的一個錯誤，所以在更換主板的時候一定要注意只能按照主板的編碼零配件，不能以晶片的編碼為依據。

在更換主板的時候還要注意的就是剛才已經提了的容量碼，因為這個容量碼我們出廠的時候已經撥好，而從庫房領出的新主板，五位容量碼全部在「on」方向，為最小的容量。

那麼這個容量碼應該怎麼調呢？怎麼設置才是正確的呢？後面會講到這個問題。

忘記跳線帽的問題，可不是一個人犯過錯誤，我在14年的時候就遇到有人犯過這樣的錯誤，然後去年也有人，今年還有！希望看過文章的你不再出現，這樣的情況一定要避免。最誇張的一起是在新疆。售後網點在新疆烏魯木齊，而他們要去維修的空調是在奎屯，奎屯離烏魯木齊大概有兩百多公裡。他們第一次更換主板，當時沒電，沒有測試，忘記把跳線帽兒摘下來，主板又帶回了烏魯木齊，然後就出現了異常，那怎麼辦呢？那只能把跳線帽兒摘了再送回現場，說實話確實有得不償失。

有人會問有沒有好的辦法來解決這個問題呢？其實這個辦法也有，後面我們看一下跳線帽的結構你就知道了，前提是你得知道怎麼調節，就是跳線帽裡面的結構。

下圖為調節容量碼的設置方法，你在技術服務手冊，在選型手冊和格力掌上通可能都找不到。所以大家是幸運的，這裡把設置方法分享給大家。容量碼的設置呢可以對比一下兩張圖，你可以看一下右側的四代機的這個地址碼設置方法，現在的7號地址，是不是對應的160的呀？你可以往前推，140的就是對應6號地址，120的就是對應5號地址，100的就是對應4號地址。

這裡的規律你可以增強記憶，就是沒有容量撥碼圖，你已然可以進行正確的設置。

這個容量碼可以解決幾個問題了；

第一個就是修改外機容量碼，維修容量碼錯誤導致的外機顯示FP故障；

第二個就是解決調試時常出現的CH或者CL，內外機額定配比率超高，或者是這個配比率過低，比如是個160的主機，有人在更換主板之後不小心把這個容量設置成120，160和120的差4KW製冷量呢，那就導致了配比率過高，你看著這個空調是沒問題，但是容量不夠，除非你用調試器才能檢查出問題。

你懂容量碼怎麼調節的，在沒有調試器（口袋精靈）和調試軟體的情況下，也可以解決問題。

去年5月份寧夏石嘴山有一個多聯機維修，其實他當時也是容量配比率超了。他們更換了主板，也考慮了內機超配，都解決不了，後來是讓售後網點兒帶著電腦去檢測的時候，發現他們更換主板的時候是一個450的外機，他把容量設置成了250，才導致了這臺機子容量識別錯誤。對於這種情況，如果我們熟知容量碼，就可以很快解決這種問題。

現在來聊一下跳線帽，剛才已經給大家講過新疆那個故事，在更換新主板時一定要從舊的主板上把容量碼拆下來，把跳線帽裝在新板上。如果不在新板上安裝，為了這麼一個小小的跳線帽，你可能要跑幾百公裡的冤枉路！

而跳線帽長什麼樣呢？如上圖：

這個跳線帽兒代表的其實是機組的容量（製冷量）；也有人會問這個主板上有容量碼，還要跳線帽幹嘛？其實容量碼和跳線帽兒就是為了保證一致。如果你的容量碼和跳線帽不一致，就會報dc故障，如果沒有裝跳線帽他就會報d9故障。

來看一下這個跳線帽的內部結構，你看到他裡邊是什麼？上圖右邊這張圖你可以看到是短接的薄鐵片。我們現在看到的是2號跳線帽，如果跳線帽插錯了，也會出現相應的故障。

建議大家平時要留心，你在主板上可以看一下，112的主機是2號，140的是幾號跳線帽呢？大一點的機子還有嗎？大多聯機上面只有容量碼兒沒有跳線帽，只有家用多聯機，才有跳線帽和容量碼。

前面提到的新疆烏魯木齊空調維修問題，大家其實已經有思路了，就是維修的設備在一個城市，舊主板在另一個城市，不在一個地方，要來解決這問題怎麼辦？你只要知道這個跳線帽內部短接哪幾個插件，進行短接，就可以解決問題了。

課程到這裡這個案例的全部內容已經給大家分享完畢。我們看一下最後一張圖片，如果我們維修完畢，記住調試正常，就可以交付用戶使用了。在維修好以後每一個人都會有一番成就感，這個時候那種無形之中久違的幸福感，突然就來啦，我突然會感覺到很輕鬆，心裡那塊石頭終於落地了，被我修了好久的機子突然修好了，這種情況就是我們做維修人員的最大心理成就。

總結一下，這節課主要就講「FP」案例，這個案例的主要內容：就是檢查和更換。

第一個是電機問題的排查。

排查電機有沒有卡頓感？

電機有沒有被卡住？

風葉周圍有沒有雜物阻擋等等。包括風扇葉有沒有問題？

電機運轉是否平衡？

第二個是室外機主板的更換

主板更換我們要注意一些細節，就是跳線帽、容量碼、插件是否都插到位？

第三個就是更換的時候要大膽、心細、不要怕麻煩，為什麼說不要怕麻煩呢？

例如電機的控制線比較長，你可能不願意把它一點點剝離出來，然後直接會剪斷，那就帶來了新的問題，就是舊件無法退，不能結算維修單。
