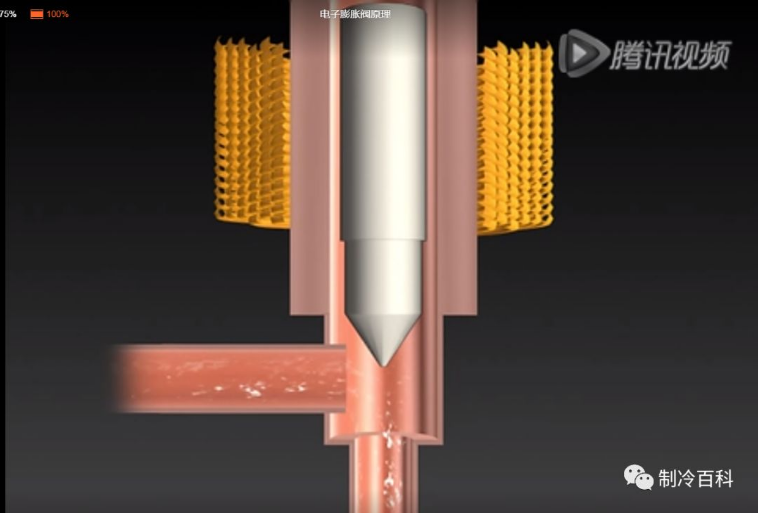

　　電子膨脹閥和毛細管作用一樣，一般起降壓節流的作用。是一種可按預設程序調節進入製冷裝置的製冷劑流量的節流元件。在一些負荷變化較劇烈或運行工況範圍較寬的場合,傳統的節流元件(如毛細管、熱力膨脹閥等)已不能滿足舒適性及節能方面的要求,電子膨脹閥結合壓縮機變容量技術已得到越來越廣泛的應用。

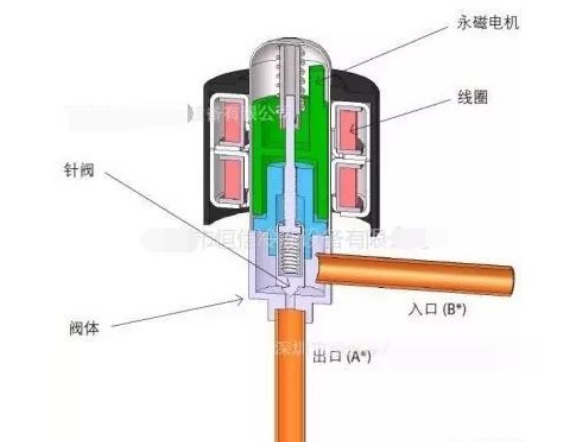

一、結構組成

電子膨脹閥：負責根據接受到的脈衝信號控制膨脹閥開度，保證適量的供液量和合適過熱度。

壓力傳感器：負責檢測蒸發壓力，並將蒸發壓力值轉變成4-20mA的電流信號。

溫度傳感器：可以根據溫度的不同電阻值也不同。

控制器：控制器是該系統的核心器件，作用類似於人體大腦。控制器可以接受壓力傳感器送來的4－20mA電流信號，和溫度傳感器的電阻值信號。根據這些信號，通過內部的計算發出脈衝信號來控制電子膨脹閥的開度，保證系統供液量和過熱度。正常運轉時，控制器顯示系統的實際過熱度。

驅動器：接受外部電壓或電流信號，驅動電子膨脹閥運行。

二、電子膨脹閥特點與優勢

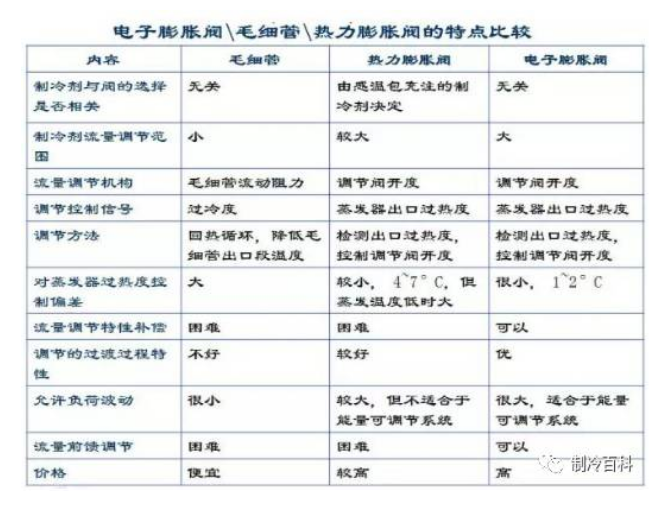

電子膨脹閥的特點是調節範圍大、動作迅速靈敏、調節精密、穩定可靠。製冷劑在電子膨脹閥中可以正、逆兩個方向流動，避免了熱力膨脹閥只有一個方向的缺點。用於熱泵時可使製冷系統大為簡化。製冷系統停機時，電子膨脹閥可以完全關閉，使製冷劑進口處無需安裝電磁閥。

家用空調在制熱工況下室外蒸發器常常會結霜，而傳統的化霜是將四通閥換向，採用逆循環除霜，除霜時間約為11分鐘，室內溫度波動較大。電子膨脹閥在除霜期間閥口置全開的位置，並配以室內風機開關佔空比為0.5，室外風機全關控制，除霜時室內溫度波動小，除霜時間減少到以前的一半，且室內換熱器的送風溫度也不會降得太多，從而節約了除霜能耗及提高了室內的舒適度。

採用電子膨脹閥來控制壓縮機排氣溫度，可以防止因排氣溫度的升高對系統性能產生的不利影響，另外，停機時令膨脹閥全關，防止冷凝器的高溫液體流入蒸發器，造成再次啟動時的能量損失;而在開機前，將膨脹閥全開，使系統高低壓側平衡，然後開機，這樣既實現了壓縮機的輕載啟動，又減少了壓縮機啟、停造成的熱損失，節省電費約6%左右。

三、電子膨脹閥安裝

安裝電子膨脹閥時，應以閥體及線圈的斷面中心線為軸，且將線圈朝上。在對電子膨脹閥與過濾網焊接時，需對閥體進行冷卻保護，使閥主體溫度不超過120℃，並目防止雜質進入閥體內。

另外，火焰不要直對閥體，同時需向閥體內部充入氮氣，以防止產生氧化物。控制器的輸出電壓必須與線圈的指定電壓一致。如果所加電壓與指定電壓不符，會出現線圈燒毀，或閥針動作異常等故障。

四、電子膨脹閥故障判定

1、先拆下阻尼塊、線扎，查看電子膨脹閥線圈外觀是否有生鏽、破損，

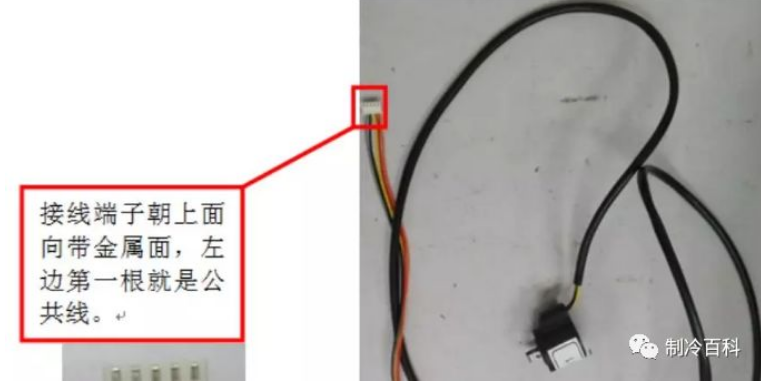

2、測量線圈公共端與其它4根線阻值是否在46±3Ω。如異常則更換線圈。下圖僅以某廠家的線圈舉例，其他廠家的線色可能不一致，但公共端都統一在最邊緣，現場需用萬用表查找公共端。

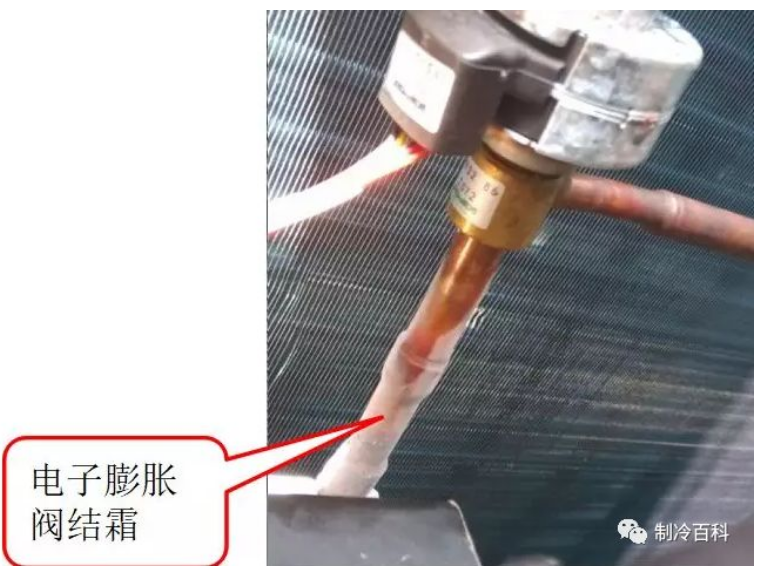

3、閥體有振動，但電子膨脹閥出口結霜。可輕擊閥體，若依舊嚴重，確認電子膨脹閥故障。確認是電子膨脹閥故障，請更換同型號，同規格電子膨脹閥既可以解決問題。

五、常見故障

1）電子膨脹閥的閥門處於全閉狀態

分析檢修：正常時，電子膨脹閥在通電前，針閥處於打開位置。閥體出廠時閥開度是480個脈衝，但由於轉子是通過螺紋結構固定，在運輸過程中可能會由于振動而使轉子位置發生改變，最終使閥門處於全閉狀態。

遇此故障時，上電後進行復位操作即可，以確保閥體處於開的狀態，這樣才能通過步進電機控制針閥開度的大小，從而調節膨脹閥的流量。

2)開機後，電子膨脹閥內有噪音

分析檢修：如果噪音過大，表明其內部器件卡滯，需整體更換加以解決。

值得一提的是，若接通電源時閥體內有「咔嗒」聲，這是正常現象。在空調通電後，電控板會給電子膨脹閥送來全開或者全閉的脈衝，這時電子膨脹閥的轉子轉到最大開度時，與限位裝置碰撞，發出「咔嗒」摩擦音。當空調系統內充滿了冷媒，轉子轉動的阻力加大以及聲音的傳播方式有所改變時，電子膨脹閥的動作音會變得很小。

3)電子膨脹閥不動作

分析檢修：接通電源時，先聽閥體內有無「咔嗒」聲，如無，則檢查閥體是否完全套入線圈，線圈與電路板連接是否正常，線圈供電電壓是否符合要求（12V±1.2V）。

若上述檢查均正常，則檢查閥體能否全開，如不能，則表明閥體已壞，需換新。若閥體能全開，則檢查閥全閉的脈衝數是否大於480pps，若低於480pps，則檢查驅動機構。

4)電子膨脹閥卡死

分析檢修：該故障是由於雜物在冷媒流動時進入電子膨脹閥內部並積聚，雜物嵌入到閥體內，就會使轉子轉動的摩擦力增大，引起卡死現象，通常只有整體更換來解決。

常見的雜物有管路異物、焊接氧化物等，即故障多系人為所致。為防止出現該故障，在檢修時一是加強管路清潔度，二是採取焊接保護，一般採用充入氯氣的方法，以減少氧化物，三是在閥體兩端安裝100目以上的過濾器。
