銅管氧化皮的危害與案例分析

銅管氧化皮的危害與案例分析

一、氧化皮的危害

銅管焊接過程中，在銅高溫時與空氣中的氧氣接觸，就會產生氧化物，也就是俗稱的氧化皮，過多氧化皮存在，降低了空調製冷系統中冷凍油的潤滑作用，導致壓縮機內電機線圈的絕緣性變差，加重了壓縮機內壓縮腔體部件之間的磨損，縮短製冷設備的使用壽命，同時導致耗電量上升，製冷設備的工作能效比降低；如果氧化皮量過多，甚至會導致製冷系統管路中的乾燥過濾器、電子膨脹閥或者是毛細管出現堵塞，從而製冷設備無法正常運行。

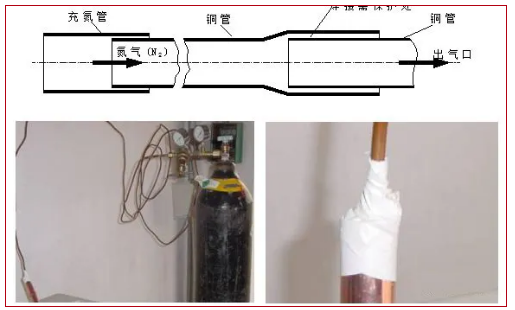

一般空調銅管在焊接過程中要求持續充氮氣來隔絕空氣中的氧氣，俗稱充氮保護焊接，以阻止氧化皮的產生。

二、充氮保護焊接與吹洗管路：

在對管路進行充氮保護焊接時候，需要了解以下知識：

焊接時氮氣壓力控制在0.2-0.3kgf/cm²左右；

使用氣體必須是氮氣，禁止使用氧氣以免發生爆炸危險；

應確保足夠的氮氣通入時間，確保在焊接位置的空氣被完全排出；

焊接工作宜向下或水平側向進行，儘可能避免倒焊。

如不慎導致銅管路中產生氧化皮，可以用氮氣體吹洗管路內壁：

將壓縮機高壓截止閥與氮氣瓶之間用耐壓管道連好，打開氮氣瓶閥，用氮氣吹系統的高壓段。即利用高速氣流將系統中的汙物排出，並用一張白布放在出氣口檢測有無汙物，視其清潔程度而定，若白紙上較清潔，表明隨氣體衝出之汙物已無，可停止吹汙。

將壓縮機低壓截止與氮氣瓶之間用耐壓管道連好，打開氮氣瓶閥，用氮氣吹系統的低壓段，仍用白布放在出氣口檢測有無汙物，確認無汙物後，吹汙過程結束。

三、案例

用戶在商場購買一臺變頻機，反映製冷效果差，重新定量灌注效果依然沒變化。返回網點對接測量分析：測量蒸發器三排溫度，從上到下分別為16℃、17.8℃、23.0℃，管溫19℃，偏高。

經分析得出，室外機冷凝器三進中氣管制冷劑分配不均勻，某路存在微堵，導致三路支管溫度差異大。由於流量偏少、引起製冷劑在室內機分配器三支管流量發生輕微變化。流量偏少，蒸發器內過度蒸發，過熱度增大，吸氣管26℃是過熱度大的表現。

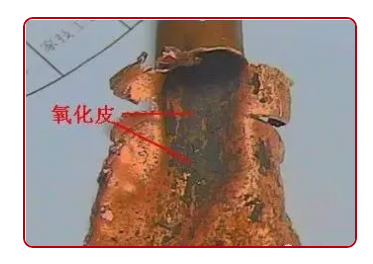

解剖後空調排氣管組件、冷凝器組件，發現有些排氣管組件整條排氣管內壁存在大量氧化皮，即安裝時不充氮保護焊接，不抽真空不良，導致管路中有氧化皮，雜質、水分存在，導致製冷設備發生故障。
