1.為何壓縮機開啟時間限制

壓縮機為什麼至少要連續運行5分鐘，關機後至少停3分鐘才可以再起動？

壓縮機長期不運轉時，冷媒和冷凍機油會在壓縮機底部分層，當壓縮機啟動後，冷媒而不是冷凍機油被吸入泵體內，各部品之間無法充分潤滑。而壓縮機運轉一段時間後，溫度升高，冷媒和冷凍機油充分相溶，油能順利進入泵體內形成油膜保護。

壓縮機通電起動後，機油可能會被大量排出進入系統，經過一段時間運轉後，進入系統的機油再回到壓縮機，建立起油平衡。如果壓縮機起動後很快就停機，大量冷凍機油就會滯留在系統內，頻繁如此，機油被不斷排出而不能及時回到壓縮機，就有可能導致壓縮機嚴重缺油。

關機後至少停3分鐘才能再次啟動是為了消除壓縮機進/排氣的壓差。因為在壓差較大的情況下，會使電機的啟動力矩增大，引起電流上升到一定程度時，保護器動作，壓縮機無法繼續運行。

2.R410A/R22潤滑油可否混用

1）基油不同

潤滑油從潤滑特性、熱－化學安定性、加水分解的安定性、酸化安定性電器特性、冷媒溶解性、吸溼性、與材料的相容性等方面評價，POE油（R410a）和礦物油（R22）兩者基油有差異，特別是吸溼性差異明顯，如果POE油用於R22冷媒且系統不按R410a的系統要求添加乾燥器，會造成毛細管堵塞以及電機絕緣性能不良。

2）添加劑側重不同

根據冷媒的不同，潤滑油中添加劑的側重及量值也有差異。一般地，R22的礦物油側重於添加防氧化劑和消泡劑，而POE油著重添加防氧化劑和酸捕捉劑。當兩者混用時，會降低壓縮機的使用壽命。

註：在壓縮機製作過程中，有的工藝要求加入一定量的潤滑油（如泵體裝配），一般加入的是礦物油（不能是吸水性強的POE/PVE等），因此設計時要混油試驗。

3.空調器充氟位置確認

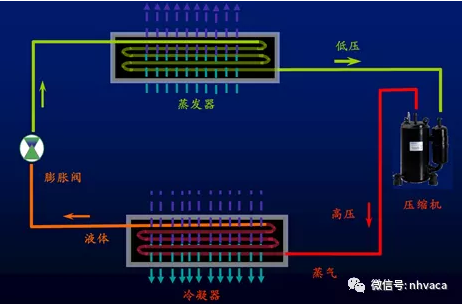

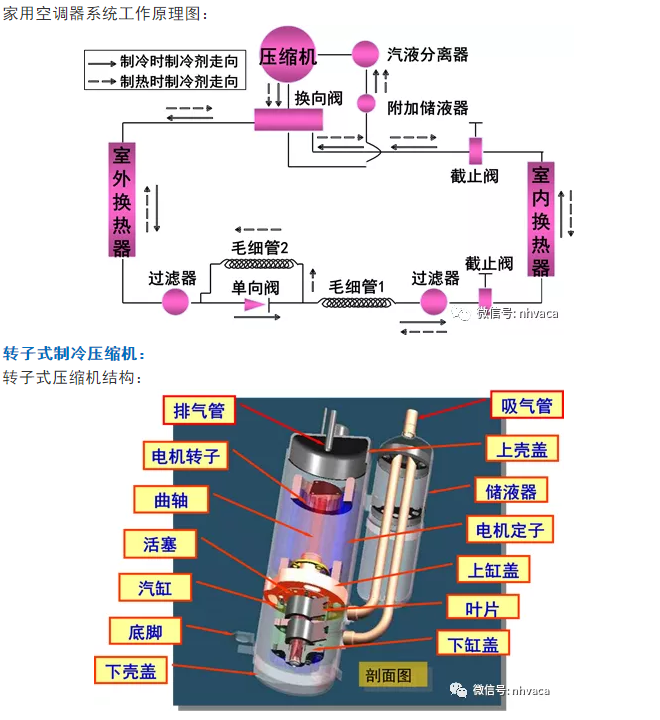

看上圖，製冷劑一般可在三處添加：冷凝器、壓縮機的儲液器側以及蒸發器（節流裝置由於受到自身結構的限制不能充液）。

儲液器處加液，系統起動時，液體冷媒會連續衝擊汽缸，使壓縮機產生液擊，對壓縮機的損壞是極其致命的，同時液體製冷劑直接進入壓縮機後，可能會黏附在接線端子上，引起瞬間絕緣、耐壓不良；同理，在蒸發器側加液也會發生這種情況。暖通南社

而對於冷凝器來說，由於它本身的體積比較大，能存放足夠量的製冷劑，同時起動時不會產生不良後果，充注速度快且安全；所以一般都採用在冷凝器處充液的方法。

4.最大允許充注量

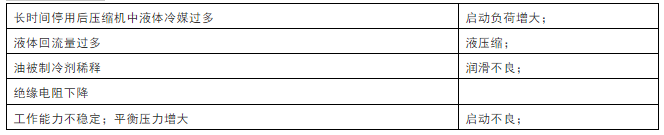

壓縮機在使用時製冷劑封入量，要控制在容許範圍以內，如果製冷劑封入量過多，可能產生以下不良：

5.冷凝溫度比壓縮機底部低6℃

在連續運轉時ΔT要在6℃以上；斷續運轉時ΔT要在0℃以上，控制ΔT的意義：

與冷凝溫度（相當於殼體內壓的飽和溫度）相比，壓縮機底部溫度較低時，冷媒會在壓縮機內不斷凝聚，這時油被冷媒稀釋，造成油膜強度不夠導致滑動部件的嚴重磨損。規定ΔT就是要保證冷媒不要在壓縮機內凝聚，防止上述的不良發生。

ΔT偏低的常見原因：

冷媒封入量過多；毛細管不合適；對壓縮機的過度冷卻；

頻繁的、短時間運轉的斷續運轉。

6.電機繞組溫度

使用條件在最大負荷時，要在127℃以下。

測定方法：在壓縮機停止後3秒鐘以內，用惠斯登電橋或數字歐姆表測定主繞組電阻，再根據下面公式計算：繞組溫度t℃＝[R2(T1+234.5)/R1]-234.5

R2：測定電阻；R1：冷態時的繞組電阻；T1：冷態電機溫度。

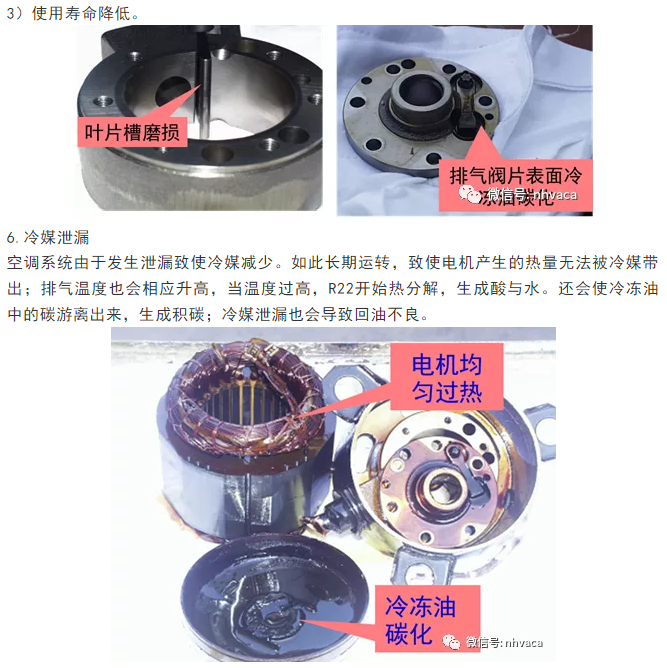

如果繞組溫度超過使用條件，可能產生的不良：

繞組漆包線的老化速度加快（電機燒毀）；

絕緣材料綁線、絕緣紙老化速度加快（溫度每升高10℃絕緣壽命減半）；

由於過熱造成油的劣化（潤滑性能下降）；

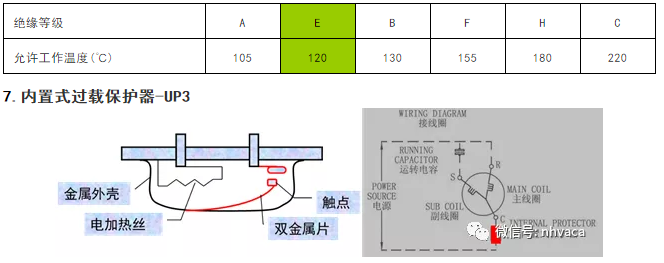

UP3觸點在正常工作時是常閉的，當UP3感知的壓縮機內部溫度上升時，「雙金屬片」動作，帶動觸點一極將常閉觸點跳開，切斷電流迴路，對壓縮機形成保護。由於UP3連接在壓機密封接線柱的C端，可以同時將主、副兩個線圈進行保護。

雙金屬片是溫度觸發進行保護動作的。觸發溫度源來自兩部分：一是電流通過時的電加熱熱量，二是UP3的金屬外殼感知的溫度。

8.變頻用熱動開關、熱敏電阻

熱動開關和熱敏電阻均與壓縮機接線無關，不直接串聯在壓縮機電路中。

熱動開關是通過感受壓縮機殼蓋溫度，控制壓縮機控制電路的通斷。

熱敏電阻是負溫度特性元件有反饋信號輸出到微處理器。在微處理器內預先輸入一組溫度、阻值數表。每測得一個阻值，就能在微電腦中反映出相應的溫度。最終達到溫度控制的作用。

9.充氟後先運轉再檢查電氣性能

液態製冷劑封入後，充入的液態製冷劑可能會凝結在接線端子上，液態製冷劑的絕緣阻抗遠小於氣態製冷劑，會出現瞬間整機絕緣等級下降的現象。經運轉後，液態製冷劑蒸發，絕緣會恢復正常。

10.為何系統要規定真空度

真空度直接影響到系統內的含水量，真空度越低，系統中殘留的水蒸氣越少。

1）制熱時毛細管、膨脹閥的冰堵；

2）水分導致的酸性環境會加劇油的劣化和電機燒毀；會侵蝕零部件，對壓縮機產生致命影響。

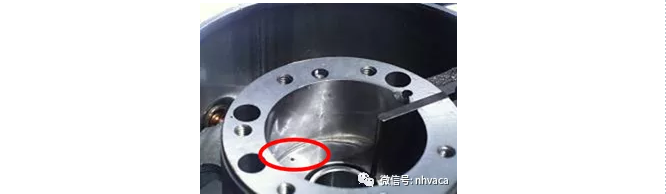

3）會產生「鍍銅」現象，影響部品的配合間隙和密封效果；嚴重的電鍍銅現象會直接導致配合部品的堵轉。

4）製冷劑會分解；

5）空氣為不凝結氣體，導致系統壓力高，工況不穩定。

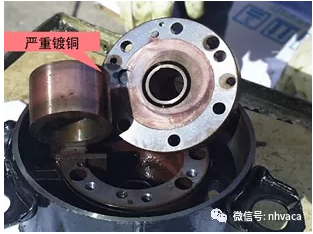

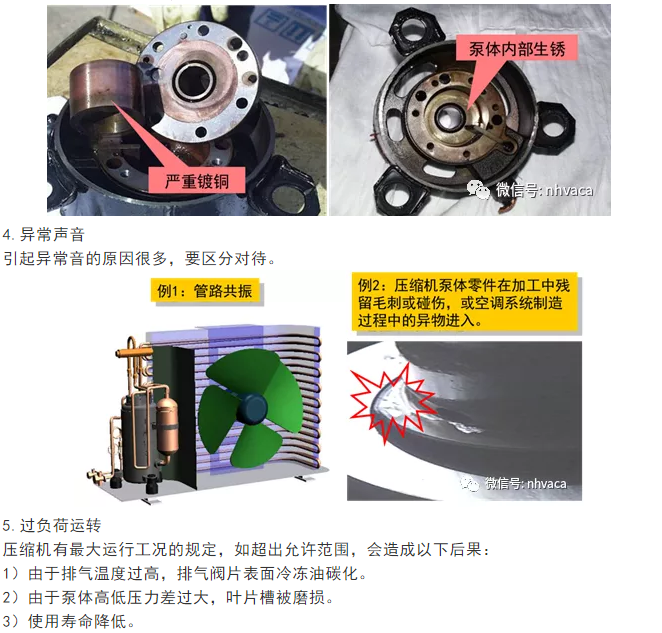

系統進水：空調系統中有水份，壓縮機機械部分會發生「鍍銅」現象，在理論會產生如下化學反應：

1）氟利昂（CHCLF2）製冷劑同水不直接發生發應，但與金屬接觸時，同水緩慢地起反應，引起加水分解，生成酸（HCL）。

2）在高溫作用下，HCL會與製冷系統中的金屬（如銅管中的銅）起反應，生成CuCL2。而CuCL2再與壓縮機機械部分中的Fe發生置換反應，導致Cu被置換出來，並附著在壓縮機機械零部件上。另外，溫度每升高10℃，反應速度提高2倍。

2HCL＋Cu＋（O）→CuCL2＋H2O

Fe＋CuC2   H2O   FeCl2＋Cu

真空度不合格的原因有：

沒有從高、低壓兩側抽真空；

抽吸時間不夠；系統的洩漏；

真空度超出規定，還可能產生的不良：

制熱時毛細管、膨脹閥的冰堵；暖通南社

生成的酸性物質會侵蝕電機及葉片彈簧等；

冷凍機油的氧化加劇；製冷劑會分解；

空氣為不凝結氣體，導致系統壓力高，工況不穩定；

排氣溫度升高。

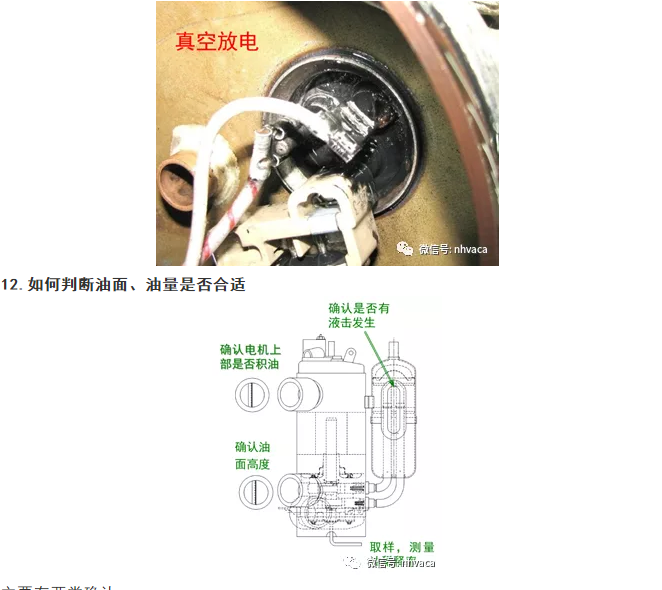

11.系統真空狀態時注意事項

在真空狀態下，壓縮機嚴禁運轉或施加電脈衝。

因為在真空狀態下，電子容易被游離出來，因此產生放電。而帶電體間存在介質（如製冷劑、空氣），電子就不容易游離。

主要有兩類確認：

1）視鏡觀察，觀察各工況（含特殊工況）下，壓縮機內機油是否向系統異常的轉移，是否有特殊時間點的油麵降低。

2）試驗時截取油+冷媒的混合物，測試油稀釋率不超出允許值。

通過以上的措施，我們基本可以判定一個系統的回油、冷媒充注量對壓縮機可靠性是否合適。壓縮機與空調系統具有匹配性，簡單的試驗並不能完全將長期運轉中可能發生的問題全部進行考核。

13.接線方法確認

壓縮機由於在誤接線的情況下，熱保護器未必能夠起到保護作用，而導致壓縮機燒毀。

建議採用雙工位接線確認。這樣可將人為的失誤儘可能的降低。

壓縮機只有一種正確的接線方式：C-M-S，而其他五種接線方式是錯誤的。

若操作不當，會導致壓縮機損壞，從而造成不必要的損失。

一般，接線錯誤會造成副線圈燒毀。

建議充氟後先運轉再檢查電氣性能。

液態製冷劑封入後，會出現瞬間絕緣等級下降的現象，原因是充入的液態製冷劑可能會凝結在接線端子上，且由於液態製冷劑的絕緣阻抗遠小於氣態製冷劑，所以整機絕緣下降。經運轉後，液態製冷劑蒸發，絕緣會恢復正常。

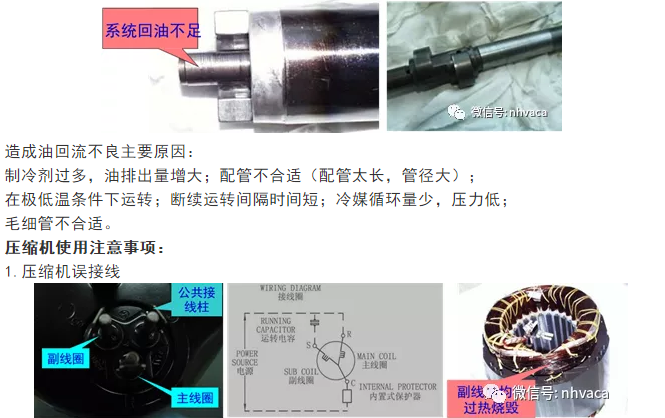

14.系統回油不足

冷凍機油作用：

①潤滑，有效防止機械部品磨耗。

②油封作用，維持高低壓差。

③及時帶走摩擦產生的熱量。

壓縮機內的冷凍機油一部分隨製冷劑排出到系統中。被排出的油在冷凝器中溶解在液體製冷劑中；進入蒸發器，就逐漸與製冷劑分離，與氣體一起返回壓縮機。但是如冷凍機油排出後不能順利返回，則系統回油不足，造成：

油回流不良可能發生的不良：潤滑不良導致運動部件的磨損、卡死；壓縮機能力降低；過熱。

壓縮機只有一種正確的接線方式，其他都是錯誤的。由於誤接線，熱保護器可能喪失保護功能，而導致壓縮機燒毀，一般會造成副線圈燒毀。

對三相壓縮機，要有相序保護裝置；建議採用雙工位接線確認，這樣可將人為的失誤儘可能的降低。

2.空調系統中異物進入

系統殘留物來源可能有：

1）銅管切割時產生細小銅屑。

2）系統製造過程中的加工油、雜質等異物

3）壓縮機長期暴露在空氣中，灰塵、水蒸氣進入。

4）焊接時，管路內部表面會產生氧化膜，所以焊接時要充氮氣保護。

殘留物對系統的影響：

1）會加劇運動件摩擦面的磨損和堵塞泵油通道；

2）當壓縮機中含有水分、纖維、灰塵等微小夾雜物時，可能吸附在電機繞組及接線柱上，降低整機絕緣性能。

3）加工油等還會和冷媒或冷凍機油反應，產生淤渣、焦碳，附著在排氣閥片，吸氣濾網、毛細管中，引起堵塞。

3.系統進水

空調器系統中水分的含量應控制在75ppm以下（上海日立推薦值）。

水分進入的途徑：

空調在製造工序中進入水；冷媒中含有較多的水分；

系統洩漏造成水分的入侵；壓縮機密封不當，敞開放置；

系統真空度未達到標準；安裝時放空不完全。

7.非正常受電

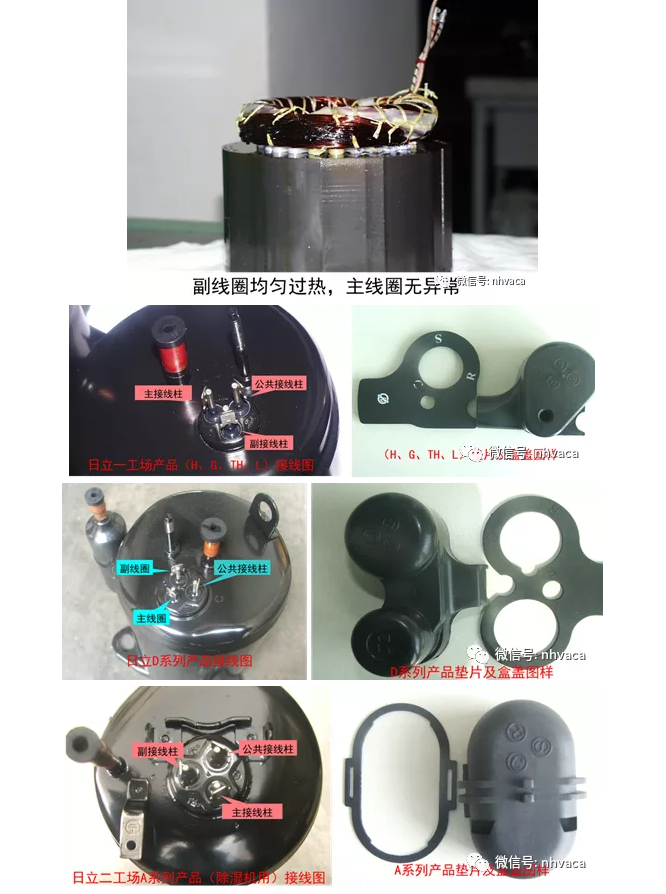

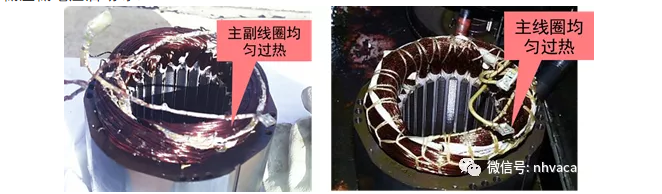

在市場返回機中，有很多電機主線圈或副線圈均勻過熱，與電機本身的匝間短路差異明顯。

電機均勻過熱一般是由於受外部大電流衝擊或長期處於過熱狀態所造成的。如異常電壓、低溫低電壓啟動等。

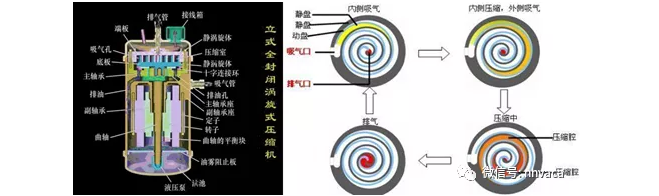

渦旋式壓縮機：

渦旋式壓縮機有兩個帶有渦旋形葉片的渦旋卷，一個是固定的，稱為渦旋定子，另一個則是可動的，稱為渦旋轉子。工作時，通過兩個渦旋卷的相對旋轉使密閉空間產生移動及體積變化，以完成對氣體的壓縮。

渦旋壓縮機是靠氣體容積減小而使壓力升高的一種壓縮機，是一種藉助於容積的變化來實現氣體壓縮的流體機械；渦旋式壓縮機是通過主軸旋轉帶動工作轉子運動來改變壓縮機容積，以達到吸氣、壓縮和排氣的目的，它的主要部件動渦盤的運動，是在偏心軸的直接驅動下進行的。

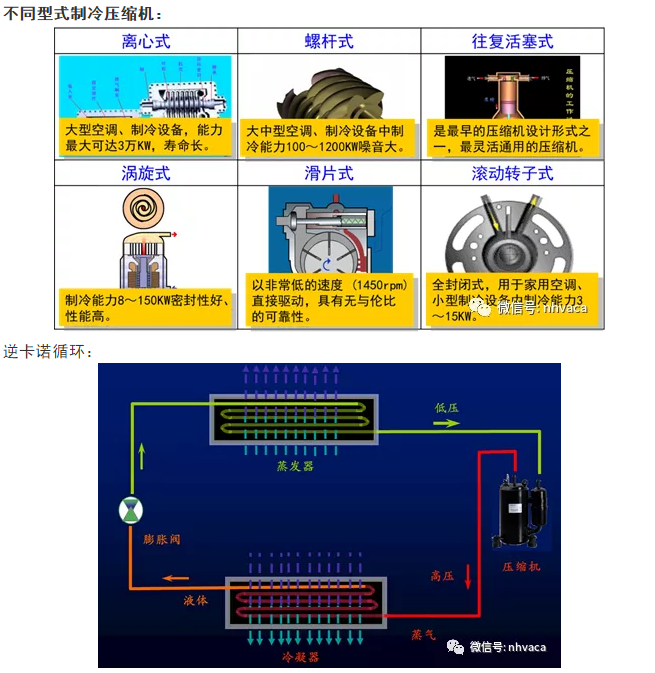

與轉子式壓縮機的區別：

滾動轉子式壓縮機在小容量空調系統中有其固有的綜合優勢，但由於單轉子壓縮機大容量時振動特別大，因而較大容量時一般採用雙轉子，由於兩個轉子同時工作，使運轉容量提高；在壓縮機壓縮過程中，轉子對稱運轉，抵消了偏心的影響，使運轉相對比較平穩、噪音較低。綜合起來看，滾動轉子式壓縮機屬於第二代壓縮機，比第一代壓縮機往復式壓縮機效率高5％左右。

1.壓縮機啟動電路

A、單相壓縮機啟動電路：因單相異步電機無啟動力距，因此多數採用電容分相，在啟動繞組上串聯一電容來達到獲取啟動力距目的，當壓縮機電容損壞時，壓縮機就無法啟動。

B、三相壓縮機啟動電路：

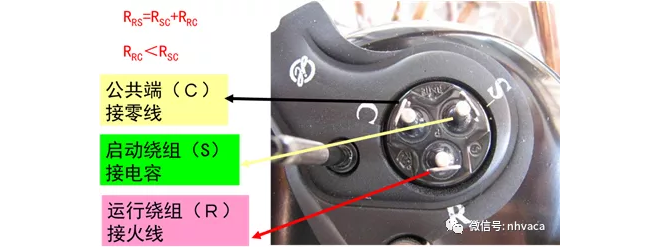

壓縮機上三個接線柱判斷：

直流電阻判斷法：一般情況下（R）表示運行端，（S）表示啟動端，（C）表示公共端，RS間的電阻大於SC、RC間的電阻，RS間電阻等於SC間電阻加RC間的電阻。當字母模糊無法識別時，可將萬用表調到電阻R*1Ω檔，①首先找出公共端，用萬用表紅（黑）表筆放置於壓縮機上任一瑞子，另兩端分別用黑（紅）筆測量，如果兩次測得的電阻之和等於被測兩端的電阻。那麼紅表筆所接的為公共端C點。②一般情況下，啟動繞組阻值大於運行繞組阻值。

2.壓縮機電機繞組短路、斷路及漏電判斷方法

把萬用表調至電阻R*1Ω檔，調零後，測量壓縮機電機繞組C-R或C-S兩點的電阻值。若所測繞組的電阻值小於正常值或RRS≠RSC+RRC，就可判斷此繞組短路。對於三相電動機，用兩表筆分別接觸3個接線柱端子中的2個，如果3次測量中所測阻值明不相同，表明有短路。

將表筆接到任何2個繞組的接線端，測其電阻值，若繞組值為無窮大（∞），即2個繞組的接線端間不通就可判斷此繞組斷路。對於三相電動機，如果3次測得的阻值一致，表明繞組良好；如果有2次測得的阻值為無窮大，表明有一組繞組斷路；如果3次測試均為無窮大，表明至少有兩組繞組斷路 。

壓縮機電機漏電就是繞組內部接線絕緣層損壞與壓縮機外殼相碰，形成短路。產生這種故障，可使保險絲熔斷，壓縮機電動機不會運轉。檢查漏電時，也可採用萬用表的電阻檔。先調零，然後把一支筆與公用點緊緊靠牢，另一支表筆搭緊壓縮機工藝管上露出金屬部分，或將外殼的漆皮去掉一小塊，進行測量。若電阻值很小，就可判斷繞組或內部接線碰殼通地。

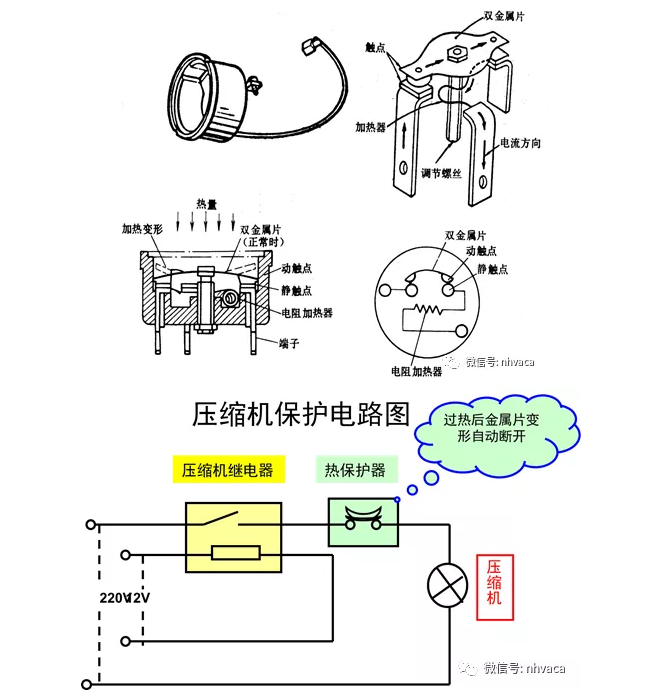

3.壓縮機保護電路

空調器壓縮機是製冷系統中最關鍵的部件，當電源電壓異常或使用環境惡劣，常會造成壓縮機超負荷運行，如果沒有保護器件對其保護，壓縮機電機將被燒毀，目前常用的保護器件為雙金屬片過熱保護器，有外置式及內埋式。

外置式保護器：蝶形熱保護器主要由蝶形雙金屬片、一對動、靜觸點和兩個接線端子組成。蝶形保護器安裝在壓縮機外部緊貼在機殼上，與壓縮機電機串聯連接，並固定在接線盒內，壓縮機工作時，電流也通過保護器的發熱元件和雙金屬片，當空調發生故障，壓縮機電機運轉電流過大時，電流通過發熱元件產生熱量增大，使雙金屬片變形彎曲，

動觸點隨之斷開，切斷壓縮機電源，如果壓縮機本身由於某種原因而導致溫度過高時，如製冷時外界環境溫度過高，壓縮機一直超負荷工作，同樣也會使金屬片變形，切斷電源，保護壓縮機，當過流或過熱時，雙金屬圓盤發熱而產生變形，使接點斷開，切斷電流，當雙金屬圓盤逐漸冷卻降溫，恢復原狀後，接點閉合，接通電流，使壓縮機恢復工作，起到保護壓縮機電動機的作用。

內埋式熱保護器，此種器是直接接入壓縮機中來感受電機內部的溫度，靈敏度更高，當電機過流或過熱時，雙金屬片受熱變形，觸點斷開，切斷電機電源，當溫度降低後，雙金屬片可以自動復位，當電路中電流過大或其他原因使機內溫升過高時，雙金屬片受熱彎曲或變形，常閉觸點斷開，切斷電源，當雙金屬圓盤逐漸冷卻降溫，恢復原狀後，接點閉合，接通電流，使壓縮機恢復工作。保護了電機。

過載保護器常見的故障有：接點燒損、雙金屬片內應力發生變化後接點斷開不能復位、內埋式過載保護器絕緣損壞和觸點失靈等。

檢查過載保護器可用萬用表進行。在正常情況下，應有幾十歐的電阻值，若電阻值為無窮大，說明該過載保護器斷路。過載保護器發生故障後，除接觸不良、接點粘連可以修復外，其他故障一般不作修理，只作調換更新處理。內埋式過載保護器發生故障後，一般難以修理，也不易調換，只有連同壓縮機一起進行更換。

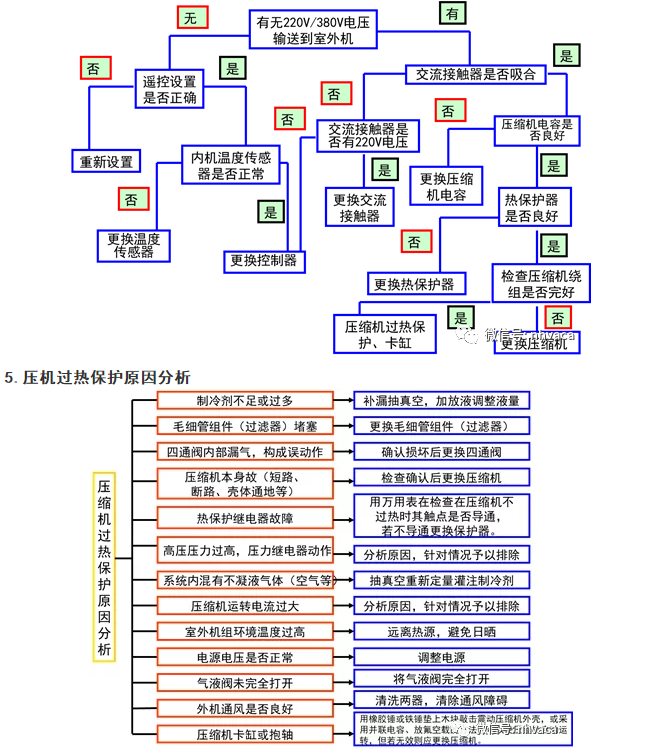

4.壓縮機不工作檢查步驟

6.三相壓縮機故障排除

1）如何調整三相壓縮機反轉：調換任意兩根相線位置。

2）三相壓縮機運行中發出「吭吭」聲原因：三相嚴重不平衡引起，肯定有一相電源缺相，可用萬用表檢查電源是否缺相。

3）三相壓縮機在運轉中速度變慢、一相保險絲熔斷、一相電流增大原因：壓縮機電動機繞組有一相碰殼通地造成的。拆下接地線後，可用試電筆測機殼是否帶電。如機殼帶電，再將電源插頭拔下，用手摸壓縮機機殼，在機殼局部應有發燙感覺。

7.壓縮機更換工藝

1）切斷電源，對電容進行放電，拆下壓縮機上各接線。

2）排放系統中製冷劑，空調器用的製冷劑（R22）是不燃性氣體，但是如果直接與高溫火焰接觸的話，就會分解、產生有毒性氣體，因此，焊接操作以前，必須將製冷系統內的製冷劑慢慢地放出。

3）用焊槍焊開壓縮機吸排氣管，用扳手卸下壓縮機。

4）倒出故障壓縮機冷凍油觀察油色：

A、若油為無色或淡黃色，無氣味，表示正常。

B、若油為褐色：冷凍油已劣化，由高溫引起。

C、若油為黑色：產生磨耗或冷凍油嚴重碳化，應對系統用3MPa氮氣進行清洗，吹出系統中的油汙，嚴重的毛細管、過濾器等要同步更換。

D、若油為黃綠色：有水分進入系統產生酸性物質，應對系統用3MPa氮氣進行吹洗，嚴重的用乾燥過濾器排除水份。

5）確認新換的壓縮機為同型號或同規格，將壓縮機安裝到位。

6）對需焊接管路充入氮氣進行保護，焊接好吸排氣管。

7）充入3MPa氮氣，對系統進行保壓試驗，檢查各焊接口及接頭處有無漏點。

8）參照接線原理圖，接插各接線。

9）連接真空泵，對系統抽空並按銘牌值對系統進行定量加氟。
