16種閥門動態工作原理圖：

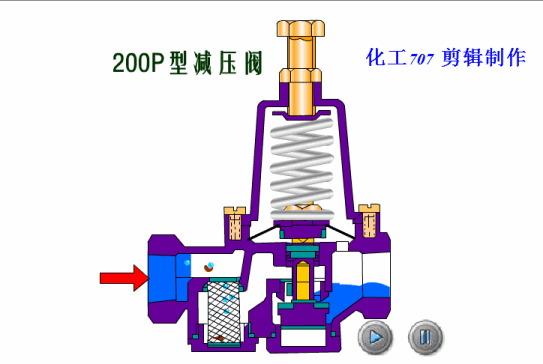

1、200P型減壓閥

該閥安裝於管路中，主要穩定出口壓在設定的範圍，保證出口的壓力不因進口壓力的變化而變化，當出口壓力低於設定值時，閥瓣在彈簧力的作用下打開，水流通過，當出口壓達到設定值時，出口壓直接傳遞與膜片下方，與彈簧形成對抗，使閥瓣關閉切斷通水。

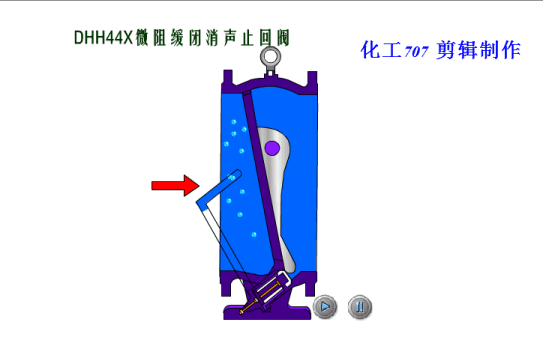

2、DHH44X微阻緩閉消聲止回閥

在閥門用於止排水管道，安裝在水泵出口處，用來防止介質倒流或消除破壞性水錘，當水泵開始工作或防止壓力開始升高時。閥瓣在進口壓力作用下打開，介質大量通過，同時介質進入管壁氣缸內，使活塞運動到工作位置，當水泵停止或進口壓力下降時，閥瓣在回水壓力作用下在先快速關閉百分之九十，由於活塞處於工作位置，剩百分之十左右的關閉形成，由活塞組織緩慢關閉，從而消除了快速關閉所形成的水錘。

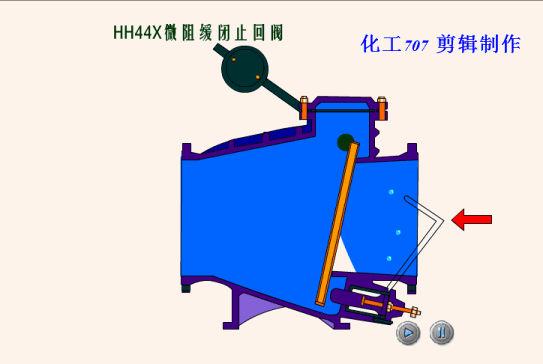

3、HH44X微阻緩閉止回閥

在閥門用於止排水管道，安裝在水泵出口處，用來防止介質倒流或消除破壞性水錘，當水泵開始工作或防止壓力開始升高時。閥瓣在進口壓力作用下打開，介質大量通過，同時介質進入管壁氣缸內，使活塞運動到工作位置，當水泵停止或進口壓力下降時，閥瓣在回水壓力作用下在先快速關閉百分之九十，由於活塞處於工作位置，剩百分之十左右的關閉形成，由活塞組織緩慢關閉，從而消除了快速關閉所形成的水錘。

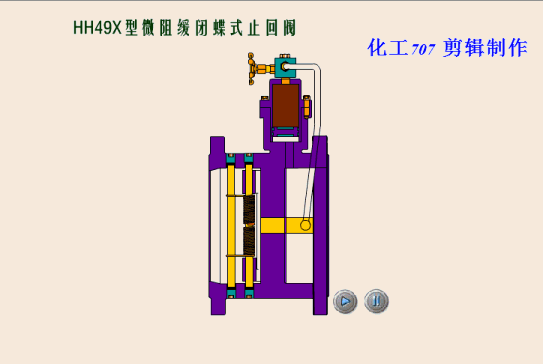

4、HH46X、HH48X、HH49X 型微阻緩閉蝶式止回閥

該系列閥門主要應用於汙水、清水、海水等介質的排水管道上，既能防止介質的倒流，又能有效限制破壞性水錘，保證管型性的安全，當介質壓力進入閥門時，消閥瓣在介質作用下打開，大量的介質通過，同時介質進入大油缸內，使小活塞處於工作位置，當閥門進口介質壓力下降，系統壓力介質回流時，小閥瓣回流介質的作用下先快速關閉百分之八十五，剩餘百分之十五左右的關閉形成由小閥瓣組織緩慢關閉，從而消除了快速關閉所形成的破壞性水錘。

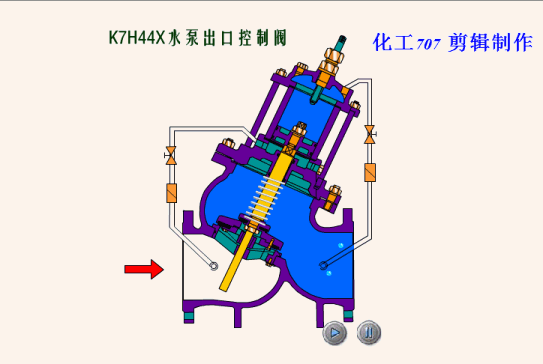

5、K7H44X水泵出口控制閥

該閥安裝在管路中，主要控制介質逆流，同時消除因介質突然逆流所產生的破壞性水錘，當進口壓力突然降低，管路內介質產生逆流時，主閥上的單向閥關閉，主閥出口端的壓力經導管進入控制室，控制室內壓力漸漸上升，主閥瓣緩慢關閉。

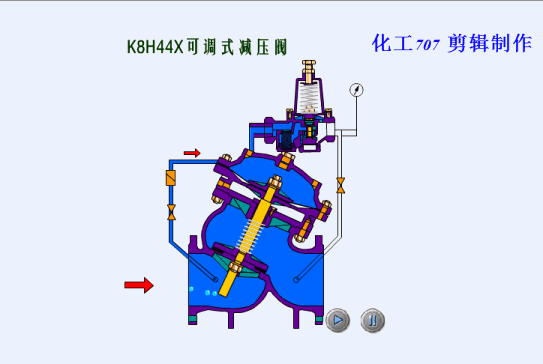

6、K8HHX可調式減壓閥

該閥安裝在管道中，主要將上遊壓力水解壓到規定的下遊壓力，保證下遊用水安全，根據需要下遊壓力事先在導閥上設定好，當下遊壓力低於設定值時，導閥在彈簧的作用下打開，主閥上控制控制室內的壓力水經導閥流向下遊，控制室內的壓力減一，住閥瓣在上遊水的作用下打開，向下遊大量供水，當下流壓力升高至設定值時，導閥關閉，控制室內壓力升高，閥門關閉。

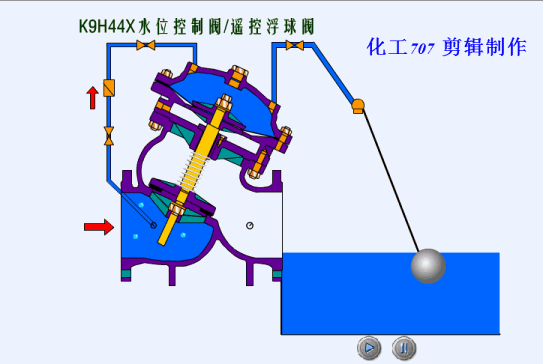

7、K9H44X 水位控制閥/遙控浮球閥

主要用於工礦、企業、高層建築中水箱、水池、水塔的自動供水系統中，確保水池液位在規定的高度內，利用水力作用下，當水位下降時，小浮球閥打開，主閥控制室內的水經浮球閥流向水池，主閥瓣在進口壓力水的作用下打開，向水池大量供水，當水位上升到規定的水位過後，小浮球閥關閉，控制室內的壓力升高，主閥關閉。

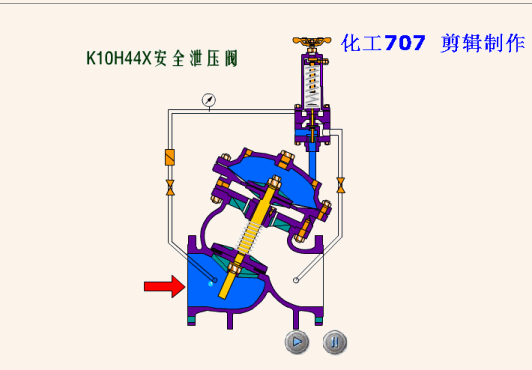

8、K10H44X安全洩壓閥

該閥在管路中控制閥前壓力不超於或不低於理想設定值，保證上遊正常用水，當上遊壓力高於事先在導閥上設定的壓力值時，導閥在進口壓力的作用下自動打開，主閥控制室內的壓力水通過導閥流向下遊，上控制室內壓力降低，主閥瓣在進口壓力作用下打開，開始洩壓，直至進口壓力與設定值相等或微低時，導閥自動關閉，控制室內壓力升高，主閥關閉，維持上遊壓力正常。

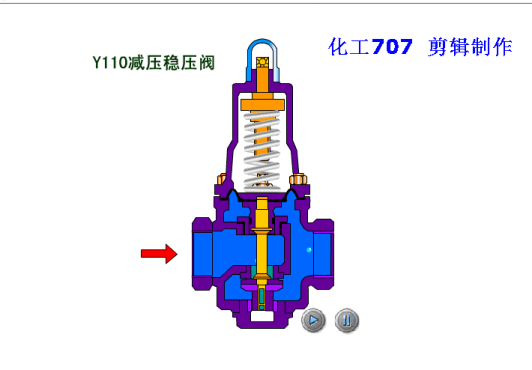

9、Y110型減壓穩壓閥

該閥安裝於管路中，主要穩定出口壓在設定範圍，保證出口壓力不因進口壓力的變化而變化，當出口壓力低於設定值時，閥瓣在彈簧力的作用打開，水流通過，當出口壓力升至設定值時，出口壓直接傳遞於膜片下方，與彈簧形成對抗使閥瓣關閉，切斷通水。

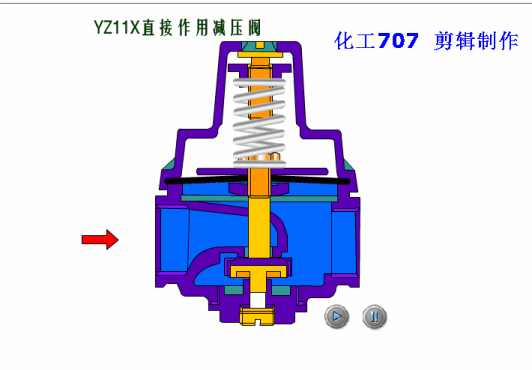

10、YZ11X型直接作用減壓閥

安裝於管路中，主要穩定出口壓在設定範圍，保證出口壓力不因進口壓力的變化而變化，當出口壓力低於設定值時，閥瓣在彈簧力的作用打開，水流通過，當出口壓力升至設定值時，出口壓直接傳遞於膜片下方，與彈簧形成對抗使閥瓣關閉，切斷通水。

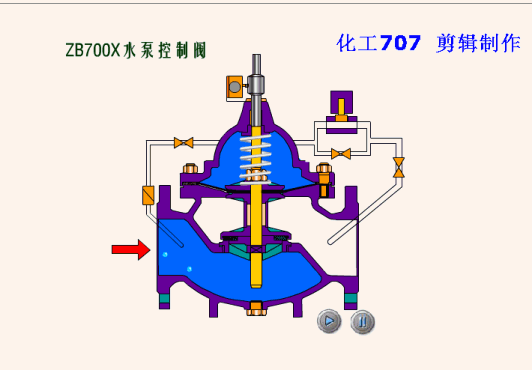

11、ZB700X水泵控制閥

該閥安裝於管路中，主要控制水泵停水時阻止介質逆流，並阻止因介質逆流所產生的水錘，保證水泵安全停泵，當水泵工作時，電磁閥通電處於關閉狀態，主閥上控制室內的壓力水經出口處單向閥流向下遊，主閥瓣處於輕鬆工作中，當開始停泵時，主閥瓣再回流水的作用下快速關閉百分之九十，主控制室內的壓力水由進口端補給，此時電磁閥的在形成開關的控制失電下被打開，控制內的壓力水由出口端緩慢補給，從而使主閥瓣的剩餘百分之十開度緩慢關閉，消除破壞性水錘。

12、ZC500X洩壓/持壓閥

該閥在管路中控制閥前壓力不超於或不低於理想設定值，保證上遊正常用水，當上遊壓力高於事先在導閥上設定的壓力值時，導閥在進口壓力的作用下自動打開，主閥控制室內的壓力水通過導閥流向下遊，上控制室內壓力降低，主閥瓣在進口壓力作用下打開，開始洩壓，直至進口壓力與設定值相等或微低時，導閥自動關閉，控制室內壓力升高，主閥關閉，維持上遊壓力正常。

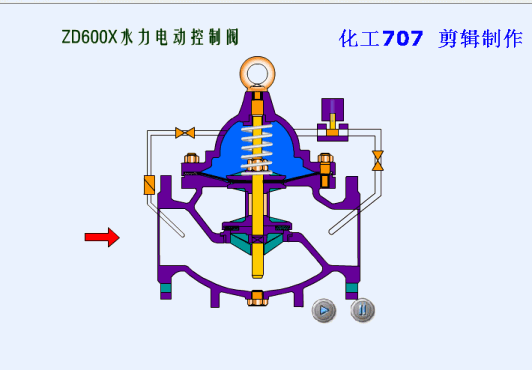

13、ZD600X水利電動控制閥

該閥在管路中，人為遠距和就地遙控開啟或關閉，控制管內介質流通或切斷，當需要打開閥門時，事先打開啟動按鈕，電磁閥通電打開，主閥控制室內壓力水，經電磁閥流向出口，控制室內壓力降低，主閥瓣打開，開始大量通水，當點擊停止按鈕，電磁閥失電而關閉，主閥室內壓力升高，主閥瓣關閉，水流停止。

14、ZFY46T組合式減壓閥

該閥安裝在管道中，主要靠介質本身的能量保持閥後的壓力和流量在規定的範圍內。當壓力低於或高於在導閥設定的規定值時，導閥會自動打開或關閉，釋放或切斷主閥控制室內的水壓，從而控制主閥瓣打開或關閉，保證下遊用水在正常的壓力範圍內。

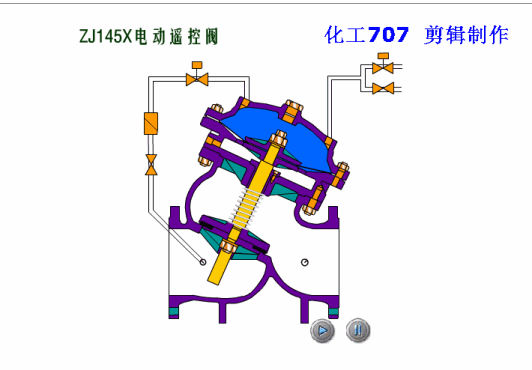

15、ZJ145X電動遙控閥

該閥主要用於工礦、企業、高層建築、電站各類排水系統中，根據電信號或手動操作，使閥門打開或關閉。當進口電磁閥和出口電磁閥通電時，進口電磁閥由開啟轉為關閉，出口電磁閥由關閉轉為開啟，主閥上控制室內的水壓流向出口，主閥瓣打開，水流大量通過。反之主閥關閉。

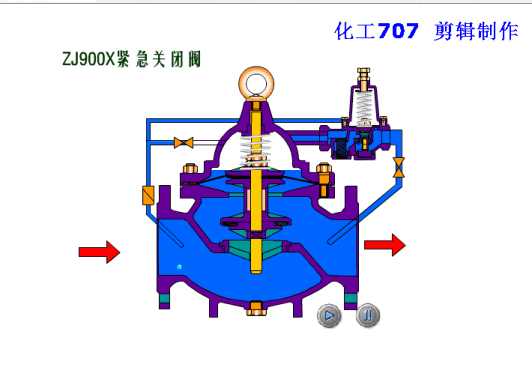

16、ZJ900X緊急關閉閥

該閥主要應用於工礦企業，生活用水，消防用水的並聯供水系統中，在緊急消防用水時，切斷生活用水，保證消防正常用水壓力。當消防系統需要用水時，打開閥門進口處球閥，同時關閉出口處的球閥，進口壓力直接進入導閥控制室，使導閥關閉，主閥室內的壓力升高，使主閥關閉，切斷下遊的生活用水，當消防結束後，打開出口處的球閥，同時關閉進口處的球閥，生活用水恢復正常。
