　　提到多聯機補加冷媒，很多維修人可能都笑了，這是一個多麼簡單的事情，你還有必要寫一篇文章來說事嗎？但是這個簡單的事情，就是有人操作錯了，為什麼會出現這種情況呢？就是思維定式，還在使用家用機的維修方法，家用空調最早的產品使用的是R22冷媒，冷媒補加時可以直接補加汽體，後來這些人沒有接受過正規的培訓，還在沿用這種方法操作。而多聯機已經都改成了R410a環保冷媒。老方法已經過時了！

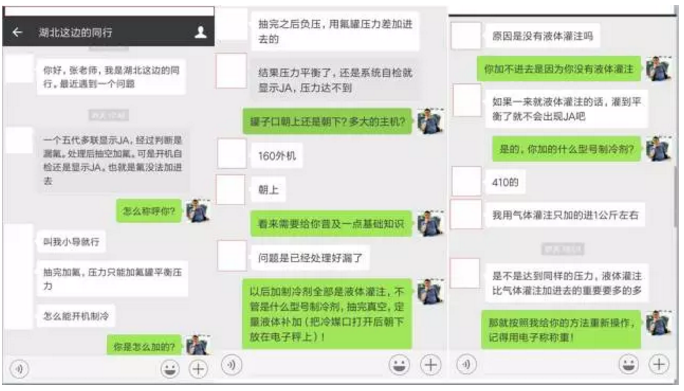

就在寫這篇文章的昨天，有人發來微信，說是一臺GMV五代家用多聯機160主機，出現「JA」故障《五代多聯機報"JA"是什麼故障？》，他發送的內容如下圖：一個五代多聯顯示JA，經過判斷是漏氟。處理後抽空加氟，可是開機自檢還是顯示JA。也就是冷媒沒法加進去。下圖為對話圖片（為了保護個人隱私，隱去了提問人的信息）

為什麼會出現這種情況呢？

原因就是不知道怎么正確操作加冷媒的方式！思維定式影響了對正確事情的判斷，信息不對稱造成了很多讓人啼笑皆非的事故，說起環保冷媒補加其實很簡單，加冷媒時用液體灌注，抽完真空，定量液體補加（把冷媒罐打開後朝下放在電子秤上）！

冷媒在實際應用中有很多名字，比如：製冷劑、氟利昂、雪種、藥水等等

下面是詳細的操作過程，你看看自己操作正確嗎？

一、配管追加製冷劑的計算方法

追加製冷劑量R= 配管冷媒追加量A+ Σ每個模塊冷媒追加量B

1）配管冷媒追加量A 計算方法如下：

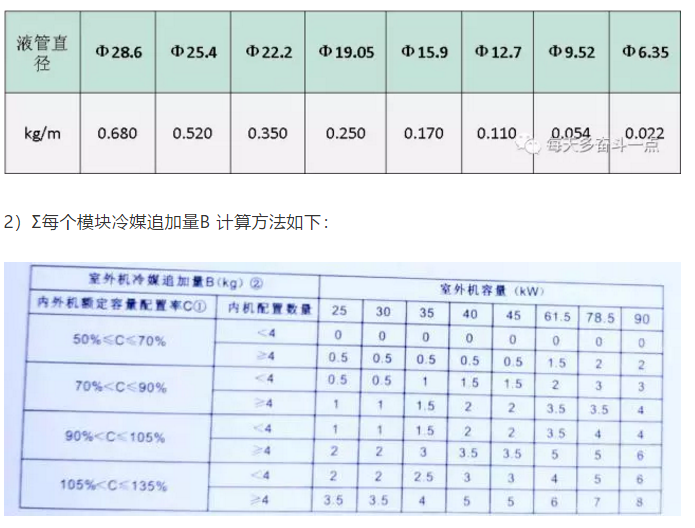

配管冷媒追加量A= Σ液管長度× 每米液管制冷劑追加量

上圖表格內容能理解嗎？如果不理解請往下看。

內外機額定配比率怎麼計算？

註：① 內外機額定容量配置率C= 室內機額定製冷量總和/ 外機額定製冷量總和。

② 如果室內機全部為GMV-NX 系列全新風室內機，則每個模塊冷媒追加量B 均為0kg。

舉例說明：

舉例一：

室外機由GMV-280WM/B、GMV-400WM/B、GMV-450WM/B 三個模塊組成，室內機由8 臺GMV-N140PLS/A 組成。

那麼內外機額定容量配置C=140×8/（280+400+450）=108%，內機臺數大於4 臺，查上表可知：

GMV-280WM/B 模塊冷媒追加量B 等於3.5kg；

GMV-400WM/B 模塊冷媒追加量B 等於5.0kg；

GMV-450WM/B 模塊冷媒追加量B 等於5.0kg。

所以：Σ每個模塊冷媒追加量B=3.5+5.0+5.0=13.5kg，

假定配管冷媒追加量A 為：A= Σ液管長度× 每米液管制冷劑追加量=25kg

該系統總的追加製冷劑量R=25+13.5=38.5kg。

舉例二：

室外機由GMV-450WM/B 一個模塊組成，室內機由1 臺GMV-NX450P/A（X4.0）新風室內機組成。那麼該模塊冷媒追加量B 等於0kg；

所以：Σ每個模塊冷媒追加量B=0kg，

假定配管冷媒追加量A 為：A= Σ液管長度× 每米液管制冷劑追加量=5kg

該系統總的追加製冷劑量R=5+0=5kg。

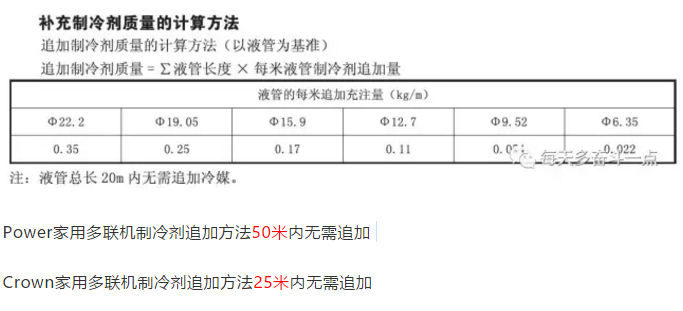

Star家用多聯機製冷劑追加方法

二、製冷劑灌注方法

多聯機製冷劑灌注充包括預灌注和開機灌注兩部分。

1）製冷劑預灌注

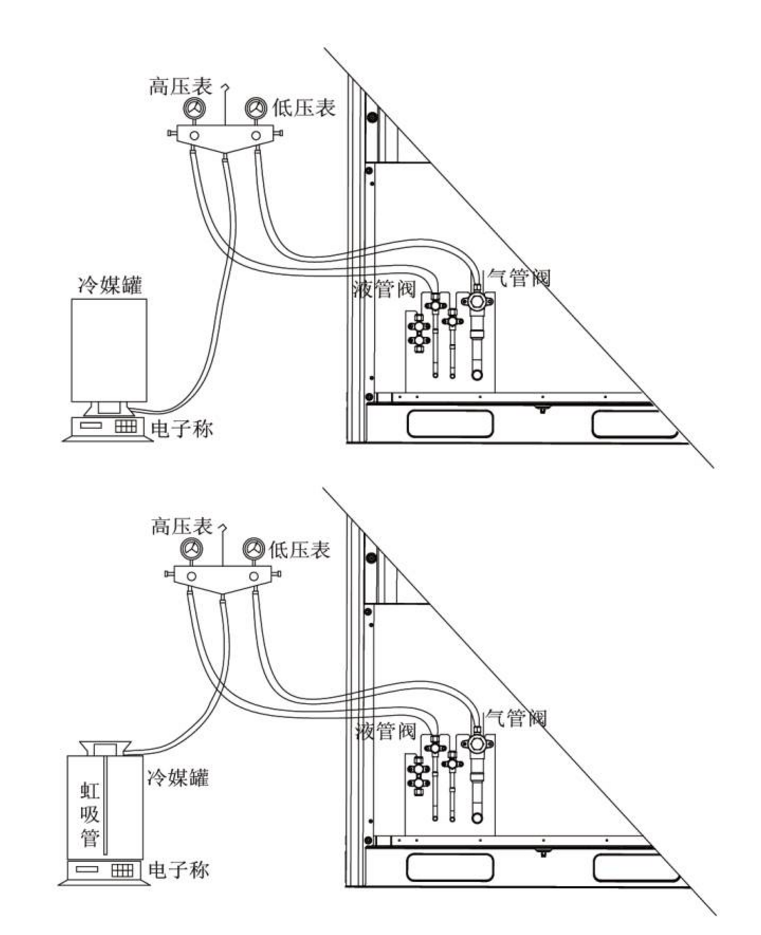

第一步：將壓力表的高壓表管連接至液管閥檢測口，低壓表管連接至氣管閥檢測口，中間表管連接至真空泵，真空泵得電進行真空乾燥工作；

第二步：真空乾燥完成後，關閉高壓表閥和低壓表閥，將中間表管與真空泵連接端拆卸下來，然後連接冷媒罐；

第三步：適當鬆開中間表管與壓力表連接端，微微開啟冷媒罐閥門，對該中間表管進行排空。完成後，重新擰緊連接處，同時完全開啟冷媒罐閥門；

第四步：如果冷媒罐自身不帶虹吸管，那麼需要將冷媒罐倒立過來並放置在電子稱上，記錄當前重量m1；如果冷媒罐自身帶有虹吸管，則保持冷媒罐正立狀態，同樣記錄當前重量m1；（目前市面上在售的R410a冷媒都取消了虹吸管）

第五步：開啟高壓表閥（低壓表閥保持關閉），開始對系統灌注冷媒，同時記錄冷媒罐的重量變化；

第六步：當冷媒罐的冷媒全部灌完，無法再灌注進入系統管路時，記錄下當前的重量m2；

第七步：關閉高壓表閥，更換冷媒罐；

第八步：重新執行「第三步」；

第九步：重複「第五步」和「第六步」，記錄灌注前重量m3和灌注後重量m4；

第十步：如果無法繼續向系統灌注冷媒，並且計算的冷媒追加量還沒有全部灌入系統時，則記錄下當前總的預灌注量：

m=(m1-m2)+(m3-m4)+…+(mn-1-mn)

剩餘還需開機灌注的冷媒量m =M-m

M 為計算所需的總灌注量。

如果此時預灌注的冷媒量m 已經達到系統總的冷媒追加量時，則應立即關閉冷媒罐閥門，完成灌注工作。跳至「第十一步」操作。

第十一步：完成灌注，拆除壓力表等。

2）製冷劑開機灌注

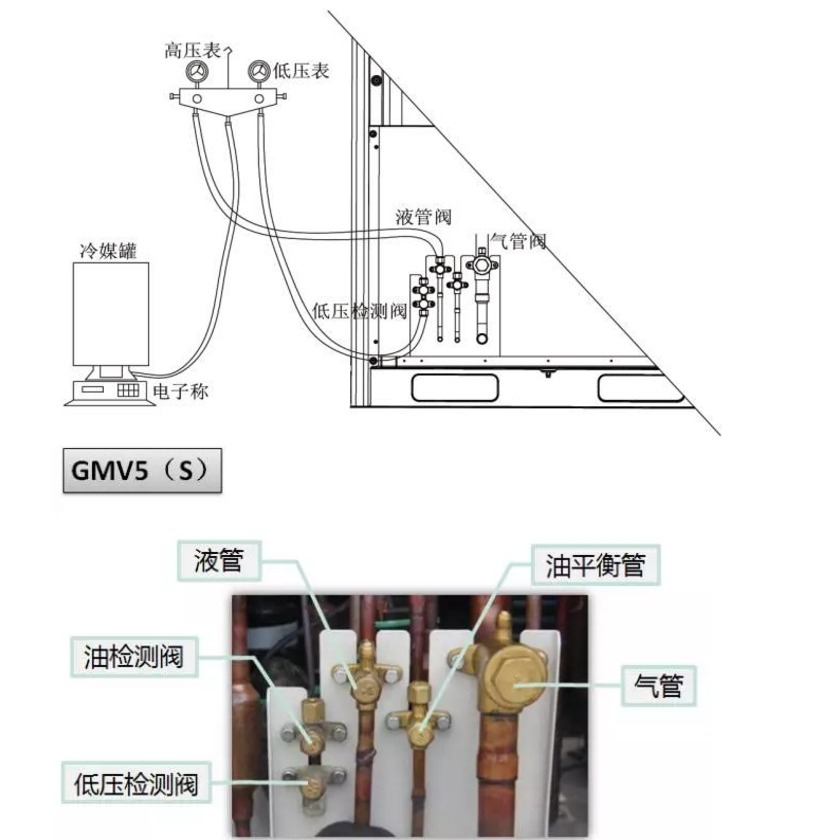

第一步：關閉冷媒罐閥門，重新連接壓力表管。將低壓表管從氣管閥檢測口拆卸下來，連接至低壓檢測閥（如下圖）；

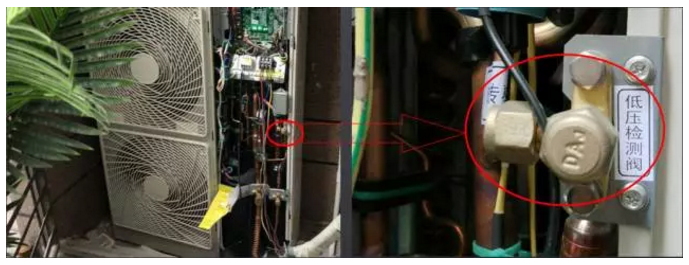

　　低壓檢測閥是一個獨立的閥體，如上圖，家用多聯機也是一個獨立的位於測出風主機的中下部（見下圖），80、100、112主機的檢測閥在側板的左下角，拆開堵帽，接上軟管，用冷媒排出軟管內的空氣，打開截止閥閥帽，用5mm的內六角打開閥芯，就可以對系統補加冷媒了，記得是液體定量補加，這個方法冬季和夏季都可以使用，尤其是主機在制熱時，這裡依然是低壓，你現場留心觀察一下，這根管道是不是連接在壓縮機的回氣口上。不會因為四通閥切換制熱而影響到冷媒的補加和低壓的測量。

第二步：完全開啟各個模塊的液管閥和氣管閥。如果是模塊化機組，同時還需要開啟各個模塊的均油閥；

第三步：通過調試軟體或室外機主板操作，使整機進入調試運行（具體操作見調試部分內容）；

第四步：待調試步驟進入到冷媒灌注部分時，開啟冷媒罐閥門，繼續灌注剩餘冷媒量m ；

第五步：全部冷媒灌注完畢後，關閉冷媒罐閥門，等待整機自動調試完成；

第六步：調試完成後，拆卸壓力表等，完成冷媒灌注工作。
