成都中央空調維修-格力五代多聯機出現「JA」如何維修?

1531
發表時間:2020-05-18 23:08作者:張本松來源:本松談空調維修網址:https://www.cacgree.com/

成都中央空調維修-格力五代多聯機出現「JA」如何維修?



此案例經常有人遇到,在公眾號裡發表過兩次,這次進行了修改和升級,加入了更多周邊相關的知識點,希望對你的維修有所幫助。



今天給你分享的案例故障代碼就是「JR」故障。


有很多人諮詢故障,他會詢問「JR」故障怎麼修?手冊上去查找故障代碼代表的意思,可是翻閱了所有的代碼手冊和技術服務手冊都沒有發現「JR」故障代碼。後來才知道是JA故障。


為什麼會被看錯呢?

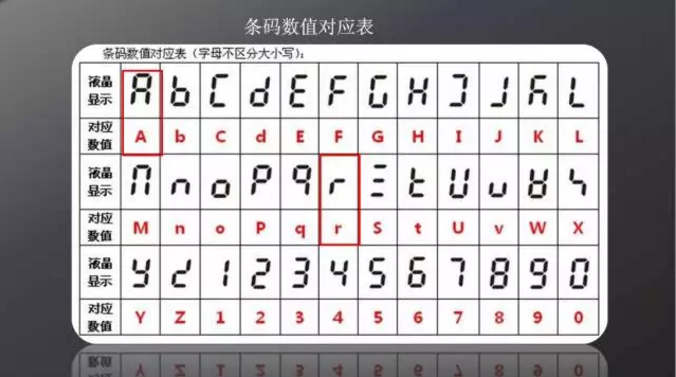

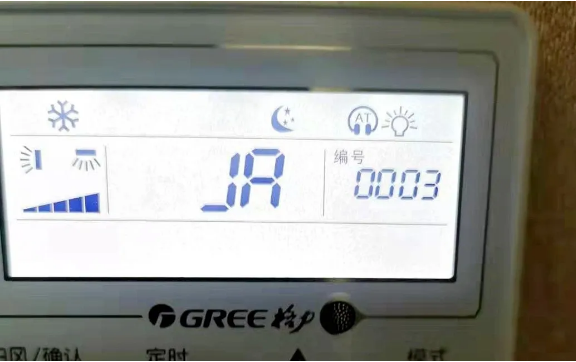

為什麼有很多人第一次看到JA故障代碼,就認為是「JR」故障呢?故障代碼「JA」和「JR」長得像嗎?應該對應下圖的故障代碼對應表,雙八數碼管的特殊設計造就了它顯示的局限性;



也有人會把未調試的多聯機線控器上的「A0」給念成「R0」,故障代碼表上有「R0」故障代碼嗎?答案是沒有的!


你看錯了故障代碼,會誤判,會讓你的調試和維修進入錯誤的方向。

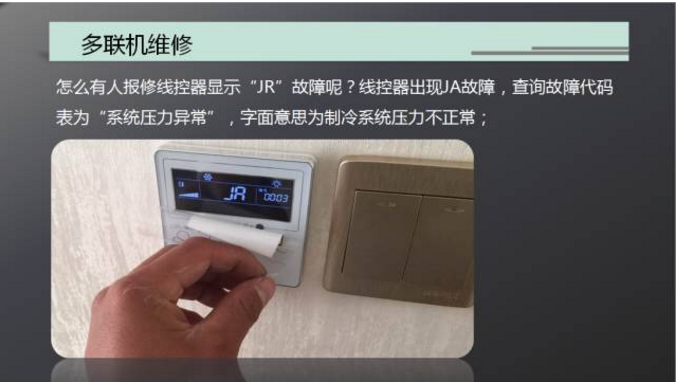

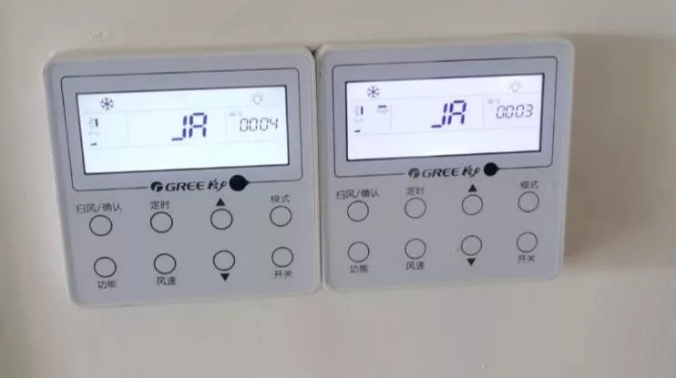

在提到「JA」故障的時候給大家分享一個小故事。把現場情況先給大家大概介紹一下,時間是去年的4月份,某小區一用戶安裝了一臺GMV五代家用多聯機「Star」系列。機組交付用戶使用三天後,用戶試機即發現手操器顯示「JR」故障,不能開機。這個用戶是新房子,還沒有住人,準備搬家,因為空調有問題,也沒有辦法搬家。用戶報修說線控器顯示「JR」故障,維修單位查遍了手冊也沒有發現這個故障代碼,現場查看線控器才發現故障代碼是「JA」系統壓力異常,這才搞清楚應該查哪裡!

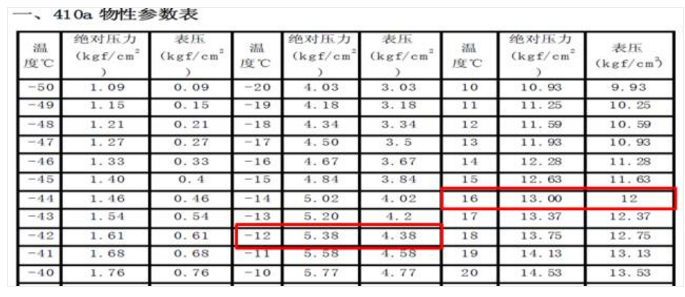

維修人員當時就用壓力表檢測,壓力表檢測的壓力是多少呢?表壓是5Kgf/cm²,他說這個空調有製冷系統沒問題,當時我們翻看了《R410a物性參數表》表壓5Kgf/cm²對應的飽和溫度是多少度呢?是-12℃(零下12℃)。但是當時的環境溫度是多少呢?當地的環境溫度是16℃。那他對應的飽和溫度就不對,正常的飽和溫度應該是多少呢?應該是12Kgf/cm²。一個星期後用戶再次試機,發現手操器再次報「JA」故障?那麼問題出在哪裡了?是設備誤報嗎?


「JA」的故障邏輯「大概」 是壓力傳感器測量的系統靜態飽和壓力對應的溫度比環境溫度偏低,但是沒有達到低壓保護值1.4Kgf/cm²,所以它才會顯示這個系統壓力異常,一旦開機,有可能就會報E3。這裡提到了一個「飽和壓力對應的溫度」 ,請參照下表表壓對應的溫度。比如環境溫度16℃,表壓應該是12Kgf/cm²,如果是5Kgf/cm²設備就會報此故障。



你有沒有在心中產生這個疑問呢?他既然製冷劑都已經漏到只有5Kgf/cm²,他為什麼不報低壓呢?是因為系統沒有達到低壓保護值,它的低壓保護值是檢測的壓力是要達到1.4Kgf/cm²,也就是低壓對應的飽和溫度為-33℃,系統才會達到低壓保護。

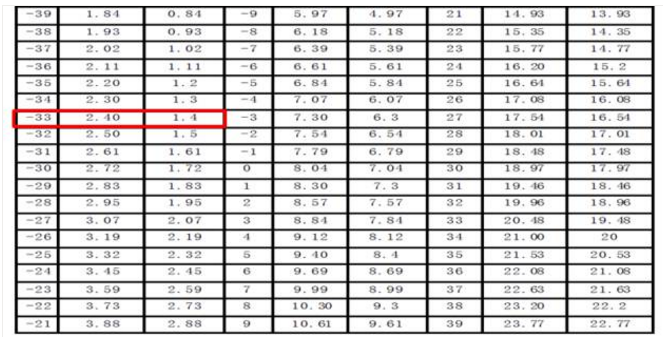

多聯機出現低壓保護瞬間製冷劑對應的飽和溫度如下圖:

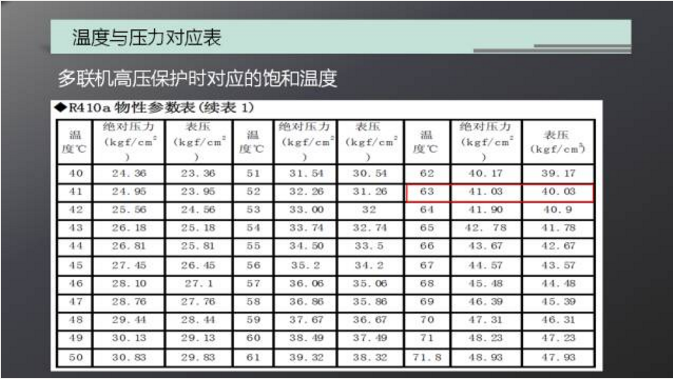

順便普及多聯機出現高壓保護瞬間製冷劑對應的飽和溫度如下圖:



你可能會問,為什麼要增加一個「JA」故障呢?是不是多此一舉呢?後來想明白了這個問題,其實我們格力的工程師還是很偉大的,他增加了「JA」故障,恰巧可以避免設備製冷劑出現洩漏,沒有達到低壓保護之前提前預警,不會讓設備運行再進行保護,傷及壓縮機。


當設備沒有達到低壓保護的時候。空調是可以運行,一旦開機它會造成壓縮機排氣溫度升高,壓縮機冷凍油在高溫時急速碳化,多次這樣保護復位,就有可能使壓縮機的機械磨損。


知道了設備的保護原理和故障代碼的意思,從哪裡入手呢?


1、要分清楚是製冷系統問題還是控制部分壓力傳感器問題?

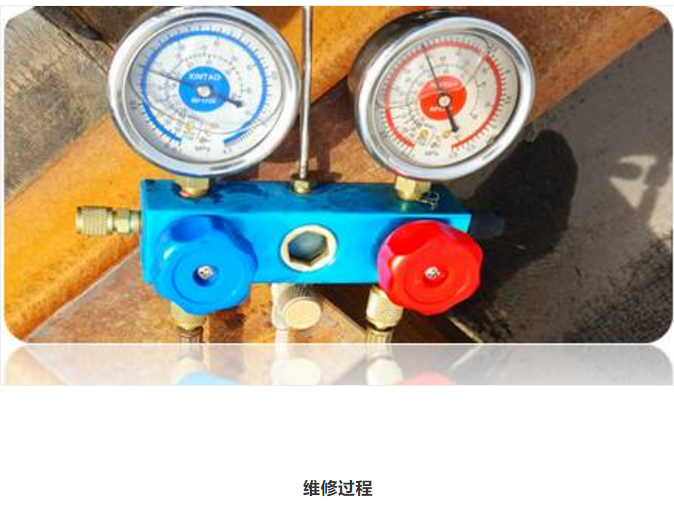

1.1、用雙表頭用壓力表測量系統高、低壓力判定是否為系統洩漏?

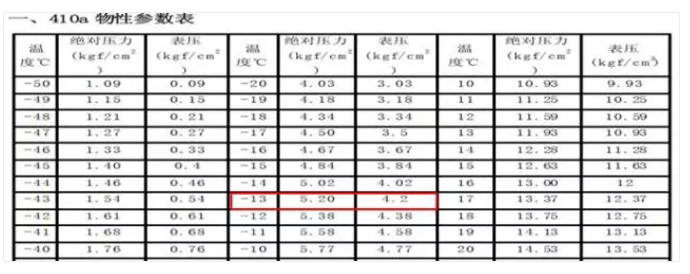

當時用雙表頭壓力表測量系統壓力表壓是4.2kg對應的飽和溫度是-13℃,而當時的環境溫度是5度,正常的表壓應該是8.4kg,這個時候可以斷電復位,機組還能開機運行,剛運行十分鐘後手操器顯示E3故障停機,可以斷定是系統製冷劑不足引起的故障。



1.2、用表測量系統壓力對應的「飽和溫度」和環境溫度一致,就有可能是壓力傳感器測量的數據不準,就屬於控制部分故障。

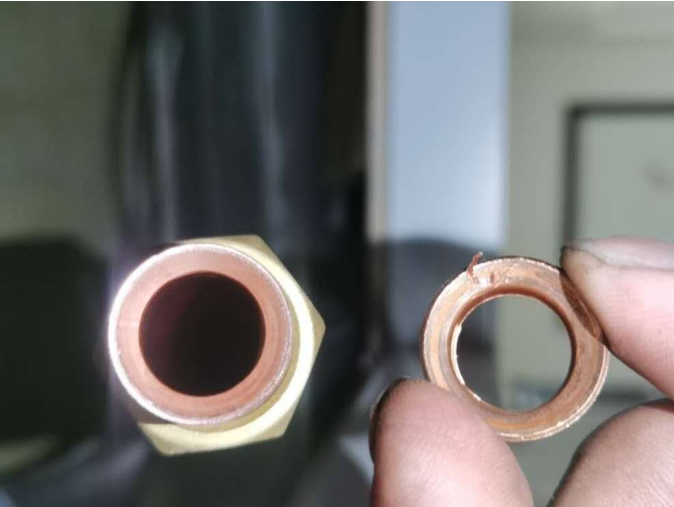

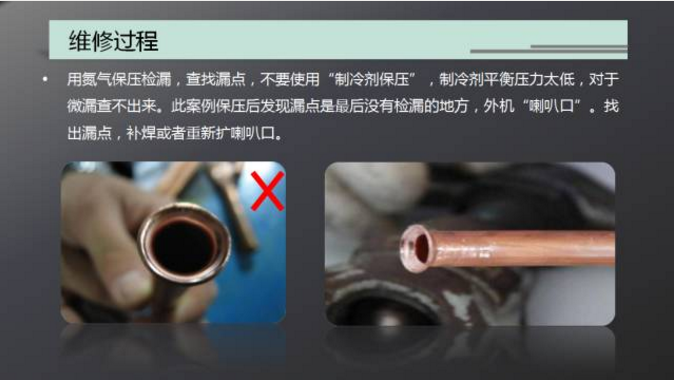

剛才講的故事,我們用氮氣保壓發現了漏點。漏點兒竟然是室外機聯接截止閥的喇叭口,喇叭口為什麼會漏呢?外機的喇叭口,就像上圖看到的那樣,在脹管的時候。喇叭口沒有做剔毛刺處理造成了卷邊(雙眼皮),這種卷邊會使銅管管口一邊薄一邊厚,安裝的喇叭口就會出現冷媒洩露。剔毛刺雖然是一個簡單的過程,但是你省去了這一步,就會給你埋下隱患,造成的損失不好估算!



注意:對於系統檢漏,一定要使用氮氣保壓檢漏,氮氣在冬季依然可以達到你需要的壓力,不能使用製冷劑保壓檢漏,而製冷劑的平衡壓力很低,對於微漏不利於檢測,會增大你維修難度。

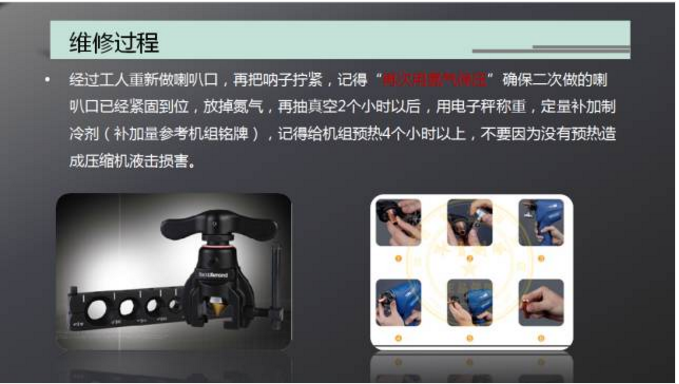

經過現場重新做喇叭口,再把納子擰緊,再用氮氣保壓檢漏一次,確保二次做的喇叭口已經緊固到位,然後放掉氮氣。再抽真空兩個小時以上,用電子秤稱重定量補加製冷劑,補加量參考空調外機銘牌。


提醒一下:如果內機管道在30米以內,製冷劑量也不要完全按照銘牌,你在銘牌的基礎減掉300-500g給系統補加,防止製冷劑加多,以後運行時再出現「E2」壓縮機排氣溫度過低保護。《格力五代家用多聯機「E2」代碼詳細解決方案》


同時我們要記得給壓縮機預熱四個小時以上。不要因為沒有預熱而造成壓縮機直接開機損害機械部分。


這部分知識是延展內容,在修復故障的時候會兼顧到很多基礎知識,你掌握了這種這些基礎知識,在實際的維修過程中可以避免設備的二次損害。因為空調沒有預熱維修完之後,本來是因為報系統異常的讓你給修成了壓縮機故障,這種情況時有發生,我遇到有人在修其它型號的設備出現的意外情況,最可惜的是130KW製冷量的模塊機,結果因為系統問題你更換完元器件直接補加製冷劑,沒有預熱去開機,造成壓縮機液擊損害,一個壓縮機購買成本一萬多,這個損失是得不償失的。


我們來總結一下今天所講的問題,大概可以歸納如下幾點:



總 結


1、製冷系統有漏點


系統有漏點。會引起線控器和外機雙八數碼管報JA故障代碼。漏點造成了製冷劑洩漏沒有達到低壓保護值,而他的壓力就是平衡壓力對應的飽和溫度低於當時室外環境溫度感溫包檢測的溫度5℃才會報JA故障。製冷系統報JA故障一般有以下幾種情況:


1.1、內、外機銅管連接喇叭口;


1.2、內外機連接管路焊點;


1.3、銅管質量不達標;

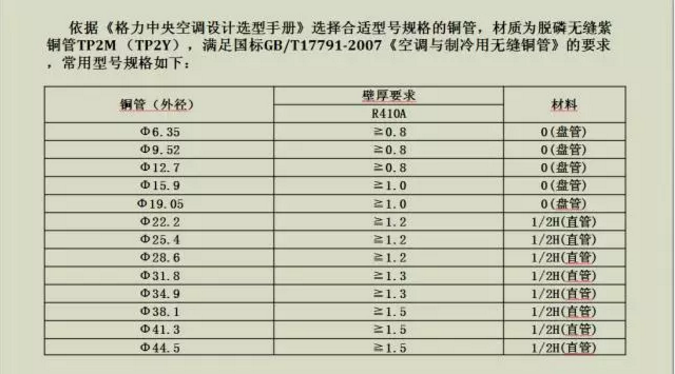

在實際的安裝和維修過程中有沒有人購買的銅管壁厚沒有達到企業要求?或者是可能還不具備國標的標準。我們來參照一下格力的企標,下面這張表格就是格力的企業標準。這個企業標準甚至比國標還要高。比如說直徑12.7mm的銅管的壁厚要大於等於0.8毫米的厚度。


在市面上可以購買到金陽、宏泰、海亮、龍煜,好像還有七星,大部分廠家是可以滿足的國標要求。你有沒有拿卡尺遊標卡尺去量一下,每個廠家的銅管壁厚是多少?我知道有一個七星的壁厚是達不到要求的,還有就是有些品牌不能達到格力企標要求,其中海亮可以滿足格力的企標要求,這裡不是廣告,自己可以去測量驗證。


前幾年我是遇到過,有人使用薄壁管出現了問題,最誇張的一起,是當時空調開起來之後,看見在天花板裡邊兒的彎曲銅管像波浪形的彎曲著,當空調開啟制熱模式之後,你們能想像它出現了什麼問題嗎?他本來曲線波浪形的管道突然變直了,結果空調還沒有運行半個小時,我們聽到「嘭」的一聲巨響。檢查室外管路沒有發現問題,後來發現是天花板裡面的銅管爆了。


通過以上的情況介紹,建議大家使用國標的R410a專用管道。尤其是格力現在的C1系列風管機,使用的製冷劑也是R410a的。使用R410a冷媒空調的管路。如果你採用R22冷媒的銅管,你脹好的脹喇叭口,它套上去會松,然後你可能都檸不緊,會出現洩漏造成系統的低壓保護。


1.4、氮氣保壓超限;


當我們發現漏點,我們只需要把漏點重新焊接就可以解決問題,而我們如果遇到銅管不達標的那我們應該怎麼解決呢?

什麼是保壓超限呢?大夥有沒有保壓超過我們要求的4MPa呢?甚至達到4.5MPa,有沒有這種情況呢?


有人之前也曾電話諮詢過我:能不能把保壓壓力上升到4.5MPa,甚至更高。其實有一個關鍵性的環節,可能有些人忽略了。大家可能不知道這個事情,就是出廠前內機的蒸發器,都做過檢漏,它採用的是氦氣檢漏。


什麼是氦檢?可能有些人不理解,在生產環節(我在格力工廠工作過幾年,好奇心驅使,經常去學習生產線怎麼生產,因為是在部門工作,所以去哪裡比較方面),格力有一個兩器廠專門生產蒸發器和冷凝器的生產分廠。他們對蒸發器和冷凝器的檢測方式全部是充氦氣檢漏。


氦氣檢漏的方式:對蒸發器或者是表冷器裡面充入少量的「氦氣」,然後放入到氦檢機裡邊,氦檢機裡邊是抽真空的,如果有氦氣洩漏氦檢機會「滴滴滴......」報警提示這塊蒸發器有洩露,現場確定是蒸發器漏了,然後報廢。因為這種蒸發器洩露他不可能再返回上一個生產環節。衝進蒸發器和冷凝器的氦氣壓力很低,不到0.1MPa。

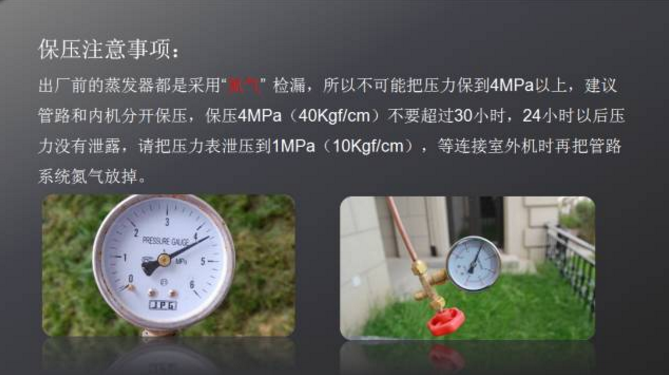

通過小知識的分享,我希望大家對蒸發器和表冷器有一個新的認識,建議大家以後保壓的時候,不要超過4MPa(40Kgf/cm²),也就是40Kgf/cm²以上,建議你保壓的時候把內機分開,單獨對管路保壓,保壓不要超過三十小時。在做培訓的時候反覆強調這個問題,但是很多人是做不到的。這是我實際去工程巡視現場拍到的支持照片。如下圖:



在24小時以後確認管路不洩露,一定要把表壓降到10Kgf/cm²以下。然後用於防止意外發生,等連接室外機的時候再把管道內氮氣放掉。


銅管長時間4MPa以上,讓我們銅管自身應該有的韌性和延展性失去。所以不建議長時間保壓4MPa以上,剛才提到的保壓超限是因為有些人,保壓時氮氣壓力超過了5MPa,甚至更高,,有些人會問:「為什麼會超過這麼高的壓力呢」?因為他看錯了壓力表的數字,等他回過神來的時候,表已經打翻了,你們看到保壓壓力是6MPa,說明已經達到6MPa以上了;那也有人會問,這個氮氣有那麼高的壓力嗎?你們有沒有這樣的疑問呢?標準的氮氣出廠壓力是13.5MPa(135Kgf/cm²)。


不知道看文章的你有沒有遇到過氮氣管路爆炸或者爆開?或者是軟管打爆開的情況?我在實際安裝時遇到過銅管變形,崩開傷到人的安全事故。


今年夏天,在西安曲江意境,有一個安裝單位安裝的一拖四的多聯機,竟然有三個內機的蒸發器出現管路洩漏。同一戶出現這麼多內漏,如果是產品質量問題,那不可能這麼巧同時出現在不同型號的三臺內機上。後來打電話給維修單位詢問證實這家單位在保壓的時候,看錯了錶盤讀數把壓力打高了,然後又把這兩把氮氣壓力降下來,但是他沒有意識到管路已經出現問題,後期使用的過程中出現多次洩漏製冷劑,然後多次補加製冷劑。


維修單位修奮戰兩天沒有找到漏點,維修單位對系統進行單臺內機保壓,一臺一臺內機單獨保壓檢漏,他們把內機蒸發器拆下來,保壓之後放入用戶家的浴盆,在水池來觀察漏點。其實這個案例,給大家一個警醒,就是保壓的時候一定不能保壓太高,這樣會造成內機蒸發器承受不了過高的壓力,而造成內機蒸發器的洩漏。


2、壓力傳感器檢測異常(調整或者更換壓力傳感器)



如果我們在實際維修的過程中證實了是低壓壓力傳感器測得的數據有問題,那我們就更換低壓壓力傳感器。低壓壓力傳感器的更換,前面我已經講過,在F1故障裡邊兒講過這個地方,再稍微重複一下。

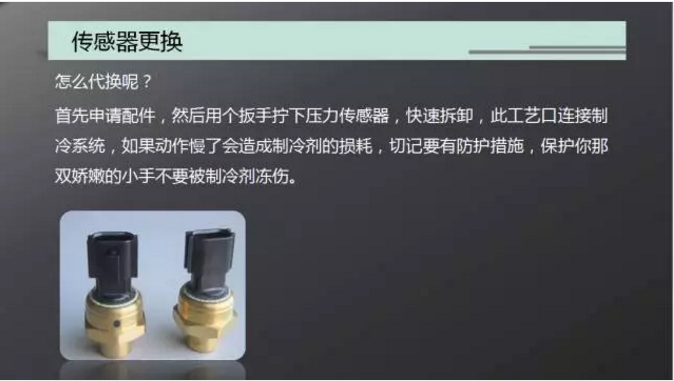

在更換壓力傳感器之前,先把頂部的控制線的塑料卡子按壓下去把控制部分拔掉。然後再單獨的拆卸壓力傳感器,壓力傳感器底部是一個注氟嘴,是可以用扳手拆卸的,更換的時候從管路系統上用兩把扳手同時拆卸閥體,壓力傳感器要快速的拆卸,這是因為工藝口連接的製冷系統,如果你動作慢會造成製冷劑損失。儘量戴手套來操作,避免凍傷你嬌嫩的小手。


提示:高、低壓傳感器是有區分的,閥體有藍點就是低壓壓力傳感器,閥體上有紅點表示高壓壓力傳感器。原裝的高低壓傳感器是在紅藍色熱塑管裡包著,外表標註有高壓和低壓壓力傳感器,壓力傳感器很敏感,更換新壓力傳感器以後請一定要再用熱塑管包紮好,否則測量的壓力數據不準。


如果是外機的溫度感溫包阻值異常也會引起JA故障。室外機環境溫度感溫包阻值偏移的可以更換即可解決問題,因為判斷系統製冷劑壓力對應的保護溫度是和室外環境溫度做對比,而環境溫度感溫包就是給主板提供參考數據的「通訊兵」。


3、主板判定異常(更換主板解決問題)


如果通過以上的幾項檢查還是不能解決問題,最後要考慮是不是主板誤判了壓力異常。解決方案很簡單,更換室外機主板,記著是主板不是壓縮機驅動板,更換主板即可以解決問題,注意事項不講了,前面已經講過。
