成都變頻空調多聯機空調維保-變頻空調的單向閥與膨脹閥知識

單向閥又稱止逆閥，在製冷系統中，單向閥只允許製冷劑單方向流動，裝在管路中起防止製冷劑氣體或液體倒流的作用。它主要用於熱泵型空調器中，配合電磁四通換向閥改變製冷劑的流向及系統壓力，一般在單向閥的外表面用箭頭標出製冷劑的流向。

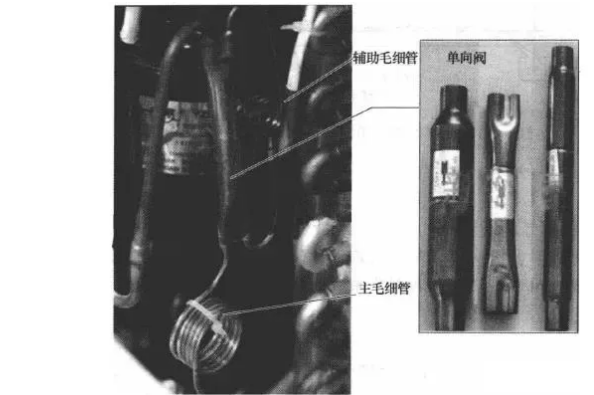

單向閥其實就像一根水管，中間裝了一個單向導通的閥門。單向閥兩端都有兩個接口， 一根較短的制熱毛細管（輔助毛細管）和單向閥並聯，這樣兩端各有一個接口被佔用。單向閥剩下的接口一端接較長的製冷毛細管（主毛細管），一端接室內機，如上圖所示。

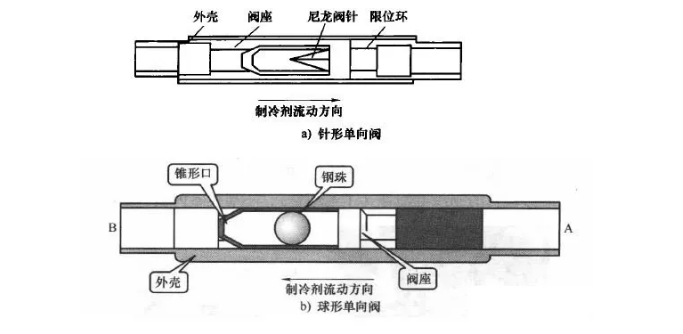

單向閥有球形單向閥和針形單向閥兩種，其內部結構如下圖所示。

1、針形單向閥的工作原理

單向閥與調節毛細管並聯，可防止製冷劑逆流，在製冷時，製冷劑正向流動，單向閥內尼龍閥針在製冷劑流動壓力的作用下被打開推動至限位環，單向閥導通；制熱時，製冷劑反向流動，尼龍閥針受自重和閥內兩端壓力差的作用，被緊壓在閥座上，單向閥截止, 製冷劑經調節毛細管流過。

2、球形單向閥的工作原理

當製冷劑正向流動時，A側壓力高於B側壓力，鋼珠向左移動，製冷劑便由A向B流動，單向閥即處於開啟狀態；而當製冷劑流向發生逆轉時，B側壓力高於A側壓力，鋼珠向右移動，堵塞了製冷劑流通管路，此時單向閥處於截止狀態。

當單向閥閥芯被堵後會出現結霜的現象，造成製冷效果差；當單向閥關閉不嚴，制熱時製冷劑會通過關閉不嚴的單向閥，造成系統高壓壓力下，降制熱效果變差。此時， 可用壓力表檢測系統高壓壓力，並與正常狀況的數值進行比較同時觀察單向閥表面是否結霜。

當閥體內的尼龍閥體被管道系統的髒物堵塞或與它一體的毛細管也被髒堵後，就會造成 製冷（熱）效果差，甚至不製冷（熱），此時應更換新部件。

3、更換單向閥時注意的事項

單向閥的製冷劑流動箭頭向上，燒焊時應注意降溫冷卻閥體，防止闕體的內尼龍閥芯變 形，造成制熱效果差。此外，還必須對製冷系統進行清洗後充注氯氣進行去汙。

膨脹閥

製冷系統的節流器件通常可以分為毛細管節流、熱力膨脹閥節流（內平衡、外平衡） 和電子膨脹閥節流，還有一種是膨脹機節流（很少用到），膨脹閥是其中一種。膨脹閥分為熱力膨脹閥和電子膨脹閥兩種。

1.電子膨脹閥

隨著新型製冷劑的出現，需要更多能適應不同種充注方法和過熱度設定的熱力膨脹閥以 滿足不同工質的需要，於是出現了電子膨脹閥。電子膨脹閥可以滿足不同種工質的應用，它 適用於變頻空調器以及一臺室外機帶動多臺室內機的空調器。電子膨脹閥是由電子電路進行 控制的，即根據對過熱度或進出口空氣的溫差、迴風溫度及其設定值等多項參數的檢測和數 據採集，經單片機處理後發出指令，控制電子膨脹閥的開啟度，以滿足系統負荷的要求。

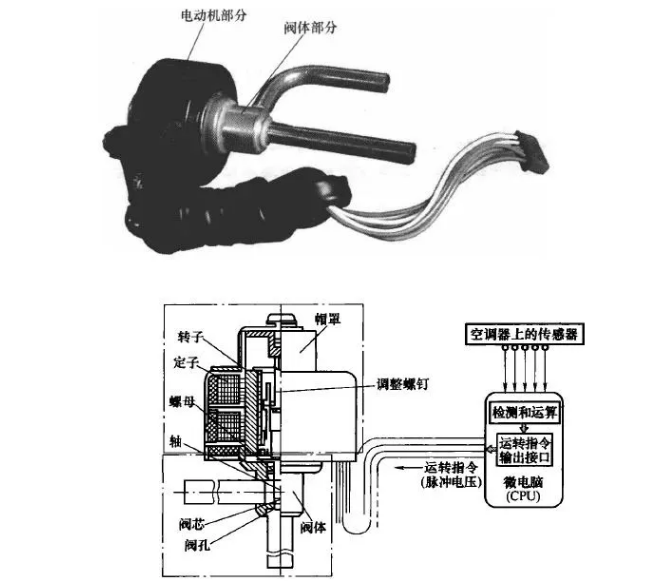

電子膨脹閥主要由閥體和步進電動機兩個主要部件構成，如上圖所示。步進電動機位於閥的上部，並直接與閥板和閥芯組件相連，閥體位於閥的下部，外殼釆用為全封閉式設計。步進電動機與閥體組件直接連接，使閥芯的移動更加可靠和容易，不需要額外的密封件、波紋管、膜片等可能有使用壽命限制和洩漏影響的部件。

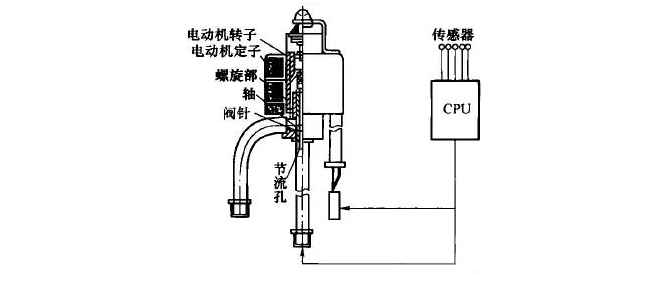

電子膨脹閥的工作原理如上圖所示，當微電腦發出運轉信號，控制電路的脈衝電壓 按一定的邏輯順序輸入到電子膨脹閥電動機各相繞組上時，電動機轉子受磁力矩作用產生旋轉運動，通過減速齒輪組傳遞動力，並通過傳遞機構帶動閥針作直線移動，改變閥口開啟的大小，從而實現自動調節工質流量，使製冷系統保持在最佳狀態。

變頻空調器使用的電子膨脹閥的優勢主要有以下幾個：能夠精確地控制製冷劑的流量；反應速度比熱力膨脹閥要快，蒸發溫度更加穩定；可以提高蒸發壓 力；可以降低從蒸發器壓力和壓縮機吸氣溫度測得的過熱度；較大的降低了壓縮機的工作量；降低了壓縮機排氣溫度；降低了冷凝壓力；可及時達到除霜所需的開啟度，提高了除霜性能；可以更好地控制吸氣過熱度，適應更大的製冷範圍。

電子膨脹閥的故障表現為：一是電子膨脹閥線圈相互固定錯，或室外機接線排端子控制線接反，造成無法開機；二是電子膨脹閥線圈短路或開路造成無法 正常工作；三是閥針卡住，開度不變，造成機器升頻後又下降，無法達到高頻。

對於一拖二機器A、B機電子膨脹閥線圈固定錯或室外機A、B機端子控制線接反造成 無法開機，檢修時可首先確定線圈是否牢固固定在閥體上，並用萬用表測量電子膨脹閥線圈兩公共端與對應兩繞組的阻值，正常情況時應約為50Ω,當為無窮大時為開路，當過小時為短路，此時應進行更換。對於第二種故障，在通電時電子膨脹閥應復位，通過聽聲音、振動判定閥針是否有問題；對於最後一種故障，在關機狀態下閥芯一般處在最大開度，此時斷開線圈引線，然後開機運行，如果此時製冷劑無法通過，說明電子膨脹閥堵塞。

電子膨脹閥損壞後，必須更換同型號電子膨脹閥，才能保證家用空調器的製冷 （熱）性能。

2.熱力膨脹閥

熱力式膨脹閥安裝在蒸發器的進口管上，其感溫包緊貼在蒸發器的岀口管上，通過檢測 蒸發器出口處氣態製冷劑的熱度來自動調節流入蒸發器液態製冷劑的流量。熱力式膨脹閥分為內平衡式和外平衡式兩種結構，外平衡式主要應用於盤管長、容量大的蒸發器。

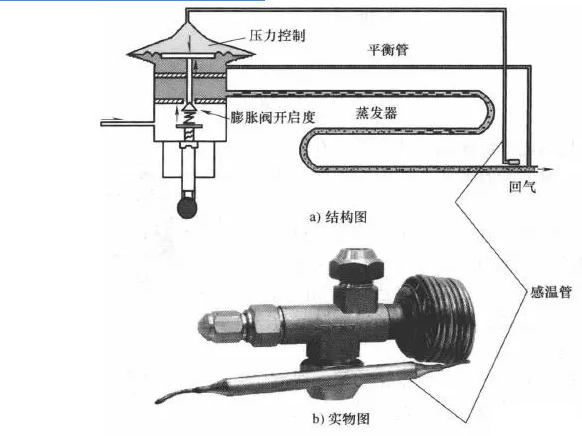

熱力膨脹閥的結構及實物如上圖所示，熱力膨脹閥由感應機構、執行機構、調整機 構和閥體組成。感應機構中充注感溫劑工質，感溫包設置在蒸發器的出口處。感溫包感知溫 度變化後，其內部的感溫劑收縮或膨脹，從而減少或增大壓力，壓力將通過膜片傳給頂杆直 到閥芯，以便控制膨脹閥的開啟度。當蒸發器熱負荷增大時，出口過熱度偏高，壓力增大， 熱力膨脹閥的開啟度增大，製冷劑流量也按比例增加；反之，熱力膨脹閥開啟變小，製冷劑 流量也按比例減少。因此，熱力膨脹閥是通過控制過熱度來實現製冷系統的自我調整的。

熱力膨脹閥的常見故障是堵塞和感溫失靈。當膨脹閥發生故障時會出現家用空調器製冷（熱）效果差或根本不製冷的故障。可按照以下方法進行檢修：•

首先檢査感溫元器件是否失靈，若失靈則應更換。其次是檢査膨脹閥是否堵塞，對於堵塞或損壞的膨脹閥，只有更換。

在更換膨脹閥時，應對閥口開啟度進行調節。廠家為了保證安裝方向的正確性，孔徑在4mm以內的進口螺紋為16mm*l,出口螺紋為18mm*l。調節時，可將下方的六角封帽卸下，用專用閥板轉動調節螺杆進行調節；逆時針旋轉，彈簧受力變大，閥口關小；順時針旋轉，彈簧受力變小，閥口開大。調節過程中，每次旋轉不能過多，以保證製冷系統運行的穩定性。
