防火封堵工法

1、防火封堵應用區域：

防火封堵應用於全線的通風、給排水、動照專業管線穿越孔洞，應用到的防火封堵材料包括膨脹型防火密封膠、彈性防火密封膠、防火塗層板系統等。

應用區域：金屬水管穿越防火分區牆、防火隔牆、樓板；帶保溫風管穿越防火分區牆、防火隔牆、樓板；電纜及電纜橋架穿越防火分區牆、防火隔牆、樓板；電氣盤櫃電纜穿越樓板等貫穿孔洞的防火封堵。

2、依據主要技術規程、規範：

GB50157-2013   《地鐵設計規範》

GB50016-2014   《建築設計防火規範》2018版

CECS154:2003   《建築防火封堵應用技術規程》

GB23864-2009   《防火封堵材料》

GB50217-2018   《電力工程電纜設計規範》

3、防火封堵技術要求

1）、耐火性能：滿足設計要求的防火時效。

2）、長期使用性能：地鐵屬於重要建築，所用防火封堵材料應在儘可能長的使用年限內具有穩定的耐火性能，以減少更換次數，降低長期綜合成本。防火封堵材料的長期有效性應不小於30年，並提供第三方權威機構試驗報告。

3）、不含滷素：防火封堵材料不得含有易造成電纜及設備腐蝕的滷素等成分(一般含量＜0.01%)，並提供第三方權威機構測試報告。

4）、煙密、氣密性能：地鐵人員和電氣設備密集，對煙氣敏感，防火封堵材料應具有良好煙密性和氣密性，並提供第三方權威機構試驗報告。

5）、施工簡便性：為便於後期電纜擴容，防火封堵材料應便於電纜二次穿越。

4、典型穿越方式的防火封堵節點做法

針對地鐵的一些典型工況，確定幾種典型穿越的封堵方式，詳節點圖。詳細節點做法和其他特殊工況，須由承包商出具施工方案及圖紙經設計籤字認可後，方可進行施工。

1）金屬水管典型穿越節點

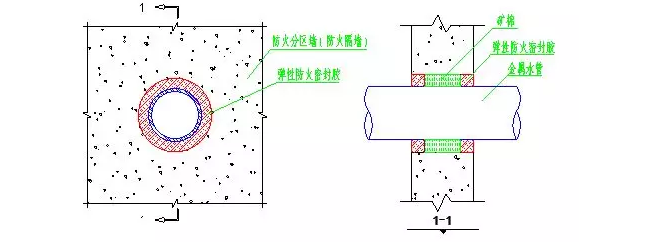

（1）金屬水管穿越防火分區牆（防火隔牆）節點

工法1：金屬水管穿越防火分區牆（防火隔牆）節點

工法說明：

a.安裝之前，縮孔至周圈縫隙不大於50mm。

b.清潔孔口周邊及貫穿物，使之乾燥、無灰塵與雜物；

c.根據需要在管道與孔壁間塞入礦棉，礦棉密度不小於100kg/m3。

d.在背襯材料上塗敷彈性防火密封膠，並在材料硬化前抹平表面。

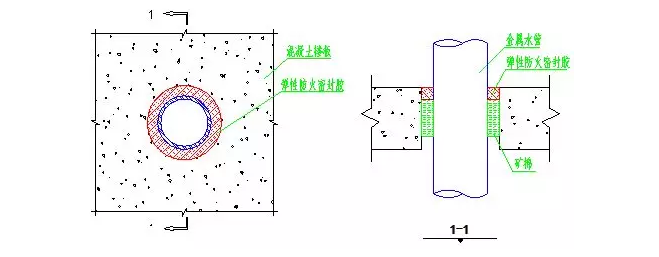

（2）金屬水管穿越防火樓板節點

工法2：金屬水管穿越防火樓板節點

工法說明：

a.安裝之前，縮孔至周圈縫隙不大於50mm。

b.清潔孔口周邊及貫穿物，使之乾燥、無灰塵與雜物；

c.根據需要在管道與孔壁間塞入礦棉，礦棉密度不小於100kg/m3。

d.在背襯材料上塗敷彈性防火密封膠，並在材料硬化前抹平表面。

2）帶保溫金屬風管典型穿越節點

（1）帶保溫金屬風管穿越防火分區牆（防火隔牆）節點

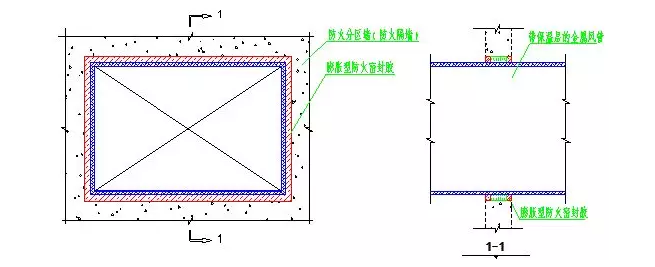

工法3：帶保溫金屬風管穿越防火分區牆（防火隔牆）節點

工法說明：

a.安裝之前，縮孔至周圈縫隙不大於30mm。

b.清潔孔口周邊及貫穿物，使之乾燥、無灰塵與雜物；

c.根據需要在管道與孔壁間塞入礦棉，礦棉密度不小於100kg/m3。

d.在背襯材料上塗敷膨脹型防火密封膠，並在材料硬化前抹平表面。

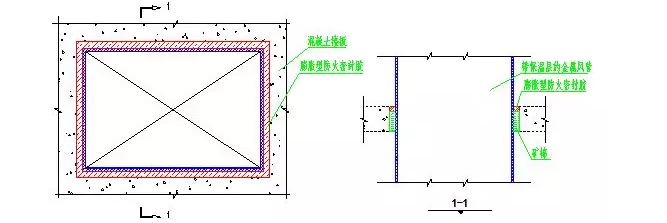

（2）帶保溫金屬風管穿越防火樓板節點

工法4：帶保溫金屬風管穿越防火樓板節點

工法說明：

a.安裝之前，縮孔至周圈縫隙不大於30mm。

b.清潔孔口周邊及貫穿物，使之乾燥、無灰塵與雜物；

c.根據需要在管道與孔壁間塞入礦棉，礦棉密度不小於100kg/m3。

d.在背襯材料上塗敷膨脹型防火密封膠，並在材料硬化前抹平表面。

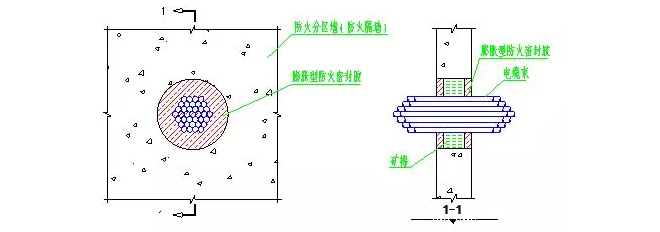

3）電纜束典型穿越節點

工法5：電纜束穿越防火分區牆（防火隔牆）節點

工法說明：

a.安裝之前，縮孔至周圈縫隙不大於50mm。

b.清潔孔口周邊及貫穿物，使之乾燥、無灰塵與雜物；

c. 將礦棉緊密填入孔壁與電纜之間，礦棉密度不小於100kg/m3。

d. 在兩側電纜間縫隙內塗膨脹型防火密封膠；

e.在背襯材料上塗敷膨脹型防火密封膠，並在材料硬化前抹平表面。

4）電纜橋架（電氣盤櫃）典型穿越節點

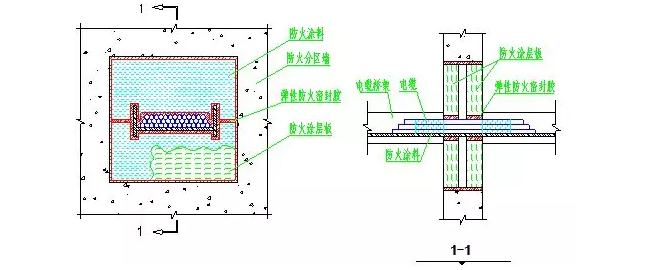

（1）電纜橋架穿越防火分區牆節點

工法6：電纜橋架穿越防火分區牆節點

工法說明：

a. 安裝之前，清潔孔口周邊及貫穿物，使之乾燥、無灰塵與雜物；

b. 測量孔洞尺寸，按尺寸和橋架形狀切割防火塗層板；

c. 在礦棉板周邊塗彈性防火密封膠，將防火塗層板扣進電纜橋架或電纜與孔壁間的縫隙內；

d. 使用彈性防火密封膠密封電纜間、電纜與橋架間、電纜與礦棉板間的縫隙；

e. 在牆兩側200mm延長電纜上塗刷防火塗料兩次。

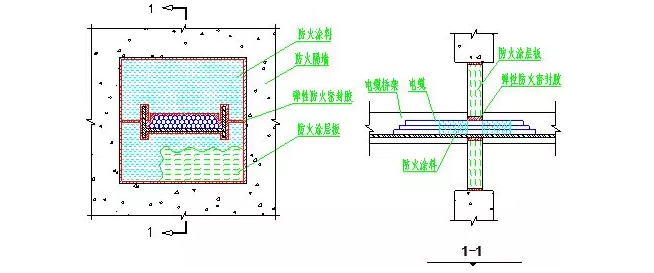

（2）電纜橋架穿越防火隔牆節點

工法7：電纜橋架穿越防火隔牆節點

工法說明：

a. 安裝之前，清潔孔口周邊及貫穿物，使之乾燥、無灰塵與雜物；

b. 測量孔洞尺寸，按尺寸和橋架形狀切割防火塗層板；

c. 在礦棉板周邊塗彈性防火密封膠，將防火塗層板扣進電纜橋架或電纜與孔壁間的縫隙內；

d. 使用彈性防火密封膠密封電纜間、電纜與橋架間、電纜與礦棉板間的縫隙；

e. 在牆兩側200mm延長電纜上塗刷防火塗料兩次。

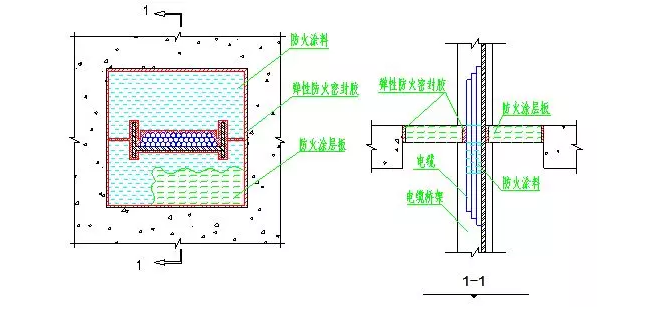

（3）電纜橋架（電氣盤櫃電纜）穿越防火樓板節點

工法8：電纜橋架（電氣盤櫃電纜）穿越防火樓板節點

工法說明：

a. 安裝之前，清潔孔口周邊及貫穿物，使之乾燥、無灰塵與雜物；

b. 測量孔洞尺寸，按尺寸和橋架形狀切割防火塗層板；

c. 在礦棉板周邊塗彈性防火密封膠，將防火塗層板扣進電纜橋架或電纜與孔壁間的縫隙內；

d. 使用彈性防火密封膠密封電纜間、電纜與橋架間、電纜與礦棉板間的縫隙；

e. 在樓板下側200mm延長電纜上塗刷防火塗料兩次。

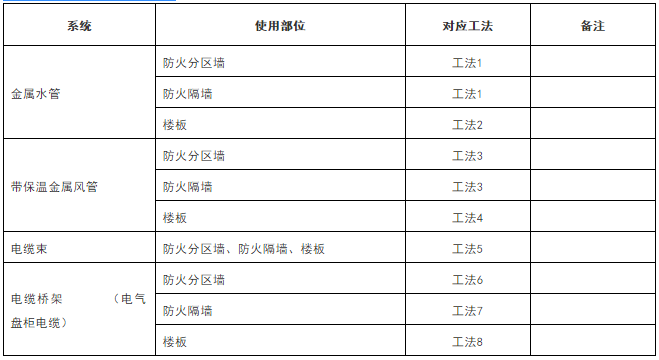

5、防火封堵材料工法表
