集中控制器操作網絡綁定

控制器在沒有連接網絡的情況下:

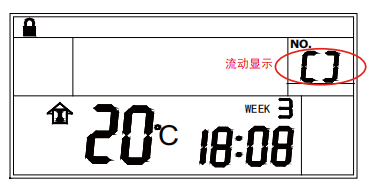

通電後，沒有連接任何控制板，此時集中控制器顯示時間、室內溫度；在空調號的地方會呈方括號， 並流動顯示，表示集中控制器在查找連接到網線上的控制板，如下圖:

在連接網絡，但無任何按鍵操作的情況下:

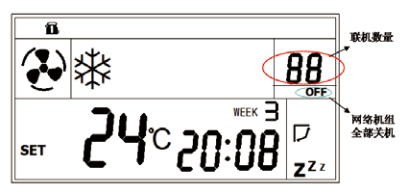

在網絡上連接有控制板後，首先進行控制板搜尋， 在搜尋過程中， 在空調號的地方仍會呈方括號， 並流動顯示，搜尋完畢後，在空調號的地方顯示控制板數量。 在模式的地方會顯示0號機的模式。 如果聯網的機組中有一臺以上處於開機， 則有開機指示「ON」， 如果全部關機，則顯示「OFF」。

如下圖:

按⑦（連接）按鍵超過1秒，集中控制器會重新搜索機組，並顯示上圖結果。

快速查詢

當按下①（瀏覽）按鍵超過1秒， 顯示屏會顯示最小號機組的運行狀態。 然後自動將機號增加（自動增加速度可以調整），向下繼續瀏覽。當按下「∨」鍵，機號增加將停止，再按「∨鍵，機號又將自動增加；在機號停止增加時，按下「∧」鍵，機號減一反向顯示其它機組，按下退出鍵，則退出瀏覽。 見下圖

單機操作

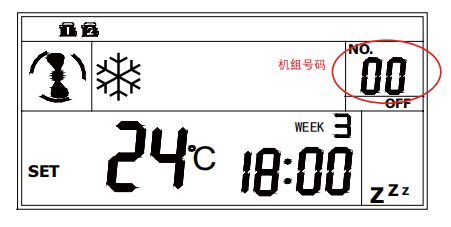

按下④（單機）按鍵，在空調號的地方會顯示00，並閃爍，此時按數字鍵輸入需要控制的機號，然後按OK鍵，如果網絡上有此臺空調，則空調號停止閃爍，表示選中此內機進行控制。

顯示屏會顯示該機組的所有信息包括模式、風速、設置溫度等。

然後可以按「OK」、 「∨」、 「∧」、 「2」、 「5」、 「8」、 「3」、 「9」按鍵分別對應「開關機」、 「溫度下降」、 「溫度上升」、 「模式」、 「風速」、 「電加熱」、 「睡眠」、 「故障復位」等功能。

如在空調號閃爍時，按下「∧」鍵，則空調號的地方顯示A0，然後可以按「∨」， 「∧」，則機號會在A0～BF之間變化，此時按下OK鍵，則表示選擇的機號為外機。然後可以對外機進行操作。（註：外機的地址開關為0時，則在集中控制器上顯示A0；為1時顯示A1。且為16進位顯示模式。從A0～BF，外機共可以連接32臺）。對外機只能進行開關機，模式更改的操作此時若按下退出鍵，則退出單臺操作。也可再次按④（單機）按鍵選中其他機器進行操作。

時間調整

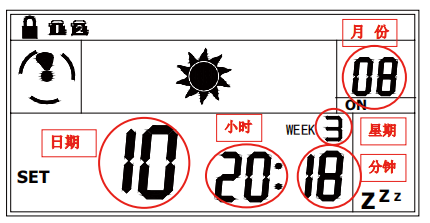

當按下SetTime按鍵一秒以上，時間顯示部分閃動。

再按③（星期）鍵，⑥（小時）鍵，⑨（分鐘）鍵，分別調整星期，小時和分鐘。如長按，則星期，小 時，分鐘會快速變化。 按②（月份）鍵可以調整月份，按⑤（日期)鍵可以調整日期。

當調整完畢後，按下SetTime將改變時鐘，並退出時間調整。如不按SetTime，而按下退出鍵，則時鐘不會改變。

注意：在首次安裝集中控制器或更換電池後，必須先進行時鐘調整，否則，時鐘不走。

故障顯示

脫網顯示

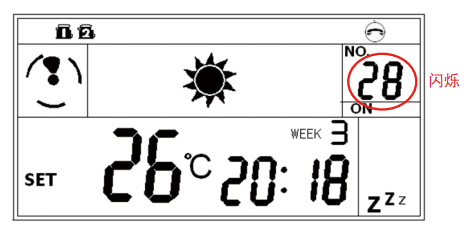

在正常情況下，機號的地方顯示網絡上機組的數量，不顯示「NO.」，若有脫網的機組，則顯示

「NO.」，且在機號的地方顯示脫網的機號，並閃爍，同時顯示電話圖標。若有多臺機組脫網，則機號輪流顯示。

機組故障顯示

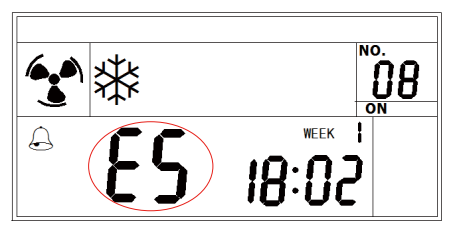

在網絡上機組出現故障時，機號的地方顯示網絡上故障機組的機號，在溫度顯示區顯示報警符號，及故障代碼。如下圖。如有多臺機組故障，則進行輪流顯示。並且有報警聲音。此時可以按退出鍵取消報警音，也可以按OK鍵，關閉故障機組，按⑨鍵可以向故障機組發送故障復位信號。

故障代碼的具體含義請參閱「故障報警」。

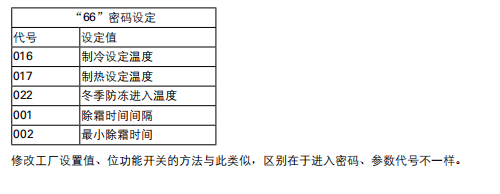

通過集中控制器修改外機參數

先選擇某一臺外機（即進入單臺操作模式）；

然後按 (群組)按鍵3秒，左上角會顯示鎖的符號，並閃爍；此時機組號的地方也閃爍；

然後通過數字鍵輸入66密碼；再按下OK鍵，進入參數修改。

此時，在平常時間顯示的地方將顯示參數的代號，在溫度的地方顯示參數數值，此時可以按「∨」，「∧」鍵分別對參數進行修改，在修改完畢後，可以按OK鍵確認修改，並進入下一個參數修改。如不進行修改，則可以直接按「0」鍵進入下一個參數。 注1：如果外機沒有參數可以修改，則按下OK鍵後，就退出參數修改模式。 注2：如參數為溫度型，則可以顯示單位「C」或「F」；如為時間或其它參數，則不顯示單位。 注3：參數不顯示小數部分

設定集中控制器顯示設定溫度或顯示室溫

按「∨」鍵3秒，進入密碼模式，左上角會顯示鎖的符號，同時機組號的地方閃爍；輸入兩位密碼（默認

為00），按「OK」鍵，鎖符號和機組號同時閃爍，即進入調整界面。

此時按「∨」鍵，將切換顯示設定溫度或顯示室溫。如網絡上機組不支持顯示室溫，則仍然顯示設定溫度。

顯示室溫時會出現圖標 ，顯示設定溫度時會出現圖標 。

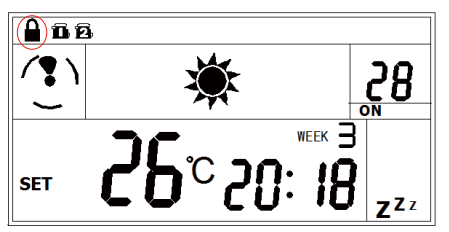

鎖定鍵盤

當按下退出鍵6秒以上，顯示屏左上角顯示鎖的圖標；此時鍵盤鎖定，如再按退出鍵6秒以上，鍵盤鎖定解除，在鍵盤鎖定期間，將不能進行任何按鍵的操作。

禁止遠程電話操作

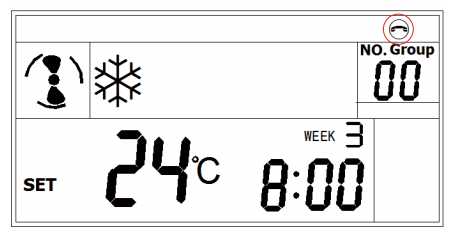

當遠程電話操作有效時，集中控制器將顯示電話圖標（如下圖所示），此時可以按⑨鍵3秒，取消遠程電話操作，則集中控制器電話圖標也將消失。再按⑨鍵3秒，則遠程電話操作將有效。

背光功能切換

SW1-8為ON時, 可以按任意鍵開啟背光30s；SW1-8為OFF時,只有按⑧（背光）鍵才能開啟背光。

作為一臺內機溫控器使用

集中控制器可以兼作溫控器使用，當SW1-4為ON時，常態顯示最小機號的內機狀態，並可以當作內機溫控器直接操作。

如果按下 (群組)按鍵，則進入集中控制器的正常模式。此時可以進行常規的各種操作。當按下退出鍵時，返回單臺內機溫控器操作。
