成都特靈中央空調維保-來說說特靈的UC800

2207
發表時間:2022-02-21 11:18作者:成都特靈中央空調維保來源:安裝 操作和維護手冊


成都特靈中央空調維保-來說說特靈的UC800



UC800 概述

電源

UC800(1A22)使用由控制櫃提供的 24 Vdc (210 mAmp)

輸入電源

接線和埠說明

圖 43 顯示了 UC800 殼體上的埠、LED、旋轉開關和接線

端子的圖示。圖 43 下的編號列表對應於圖示中的編號。


1. 用於設置 BACnet MAC 地址或 Modbus ID 的旋轉開關

2. BACnet MS/TP,或 MODBUS Slave 的連接端 ( 兩個端子,+/-) ( 如果使用,現場接線 )。

3. BACnet MS/TP,或 MODBUS Slave 的連接端 ( 兩個端子,+/-) ( 如果使用,現場接線 )。

4. 用於現有機器 LLIDS (IPC3 Tracer 總線 19.200 baud) 的機器總線連接端。

5. 電源 (210 mAmps,在 24 Vdc) 和地線連接端 ( 與第 4 項使用同一總線 ) ( 工廠接線 )。

6. 未使用

7. Marquee LED 電源指示器和 UC800 狀態指示器 ( 表 1)

8. BAS 連結、MBus 連結和 IMC 連結的狀態 LED

9. 用於連接維修工具 (Tracer TU) 的 USB 設備 B 型接頭

10. 用於連接 Tracer AdaptiView 顯示器的網線接頭 ( 協議

10/100)

11. USB Host ( 未使用 )

通訊接口

UC800 上有四個接口,分別支持下列通訊接口。關於每個端

口的位置,請參見圖 43。

• BACnet MS/TP

• Modbus Slave

• 使用 LCI-C 的 LonTalk ( 自 IPC3 總線 )

旋轉開關

UC800 控制器的正面有三個旋轉開關。在將 UC800 安裝到

BACnet 或 Modbus 系統中後,可使用這些開關來定義三位

數字的地址 ( 例如,107、127 等 )。對於 BACnet 系統,有效

地址為 001 至 127 ;對於 Modbus 系統,則為 001 至 247。

LED 說明和操作

UC800 的正面有 10 個 LED。圖 44 顯示了每個 LED 的位置,

表 26 描述了它們在各種特定情況下的狀態。

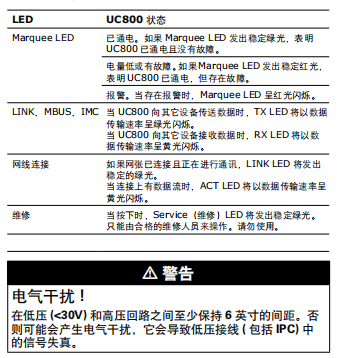

表 26. LED 狀態表示
