成都特靈中央空調維護保養-特靈負壓機組抽氣裝置概述一

成都特靈中央空調維護保養-特靈負壓機組抽氣

        EarthwiseTM抽氣裝 置是安裝在 冷 水機組外部的裝置。   它的基本部 件 包括．   一個抽氣室    進出口閥門 以及一個製冷系統。   該製冷系統的 蒸發 器安裝在抽氣室內    通常稱為 抽氣蒸發器。   抽氣室與冷水機組的 冷凝 器通過吸氣管和回液管相連    制 冷劑可以在管道中自由地流動。 抽 氣蒸發器的盤管表面為進入抽氣 室 的系統製冷劑提供冷表面。   當抽 氣制 冷循環開始運行後    從冷水機 組 的冷凝器中過來的製冷劑將經過 抽氣室中抽氣蒸發器的冷表面。

  氣 態 的製冷劑經過抽氣蒸發器的冷表 面後 被冷凝成液態    並且在其後形 成 局部真空。   這導致更多的氣態制 冷 劑從冷水機組的冷凝器進入到抽 氣室中以填補該局部真空區域。   而 在 抽氣室中冷凝出來的液態製冷劑 則通過回液管返回到冷水機組的冷 凝 器中。   與此同時    從冷水機組的 冷 凝器過來的不凝性氣體在抽氣室 中並 沒有被冷凝    停留在抽氣室中 並 佔據越來越多的空間。   不凝性氣 體 的不斷積累將大大降低抽氣蒸發 器 換熱盤管的換熱效率    同時降低 了抽氣製冷系統壓縮機的吸氣溫 度 。   抽氣裝置壓縮機的吸氣溫度由 控制 系統進行監測    一旦吸氣溫度 低於 一定值時    控制系統則啟動排 空循 環    排出積累在抽氣室中的不 凝 性氣體。   當足夠的不凝性氣體被 排 出後    回升的吸氣溫度將通過控 制系統終止排空循環。

       Earthwise抽氣裝置將記錄給定 機組 排空循環的執行情況    並以此 來 判斷機組是否出現空氣滲入的現 象 。   然後根據該判斷指示負責機組 抽氣工作的操作人員進行相關操 作。   這種能夠監控抽氣裝置運行的 功能是Earthwise抽 氣裝置的一個重 要特徵。

         注意：   安裝在CFC- 11或HCFC- 123 冷水機組上的PRGD抽氣裝置    在正 常 情況下一周的日平均排空時間大 約 為7分鐘。   但是    這個數值會因冷 水機 組的尺寸    運行工況以及運行 情 況的不同而有所同。   此    需 要 對每個特定冷水機組抽氣裝置的 排空 作業情況進行定期(一周或者更 多)的 監控

      從而為系統DA1LY PUMPo UT L1M1T (日排空限制)的設 置定製一個基值。   抽氣裝置DA1LY PUMPo UT L1M1T (日排空限制)的設 定值 應該恰當    不能太大也不能太 小。   太小的設定值將影響機組運行 的穩 定性    而太大則無法在排空速 率 急速增加時無法觸發報警診斷信 息。   在關閉冷水機組進行洩漏檢測 和維修時請仔細閱讀   " 故 障 檢 修" 部 分的內容以及查看冷水機組的抽 氣歷史數據。

  抽氣子系統

按照功能劃分    PRGD抽氣裝置 可以分為以下幾個子系統．

製冷子系統

抽氣室

抽空子系統

碳箱及再生子系統

抽氣控制系統

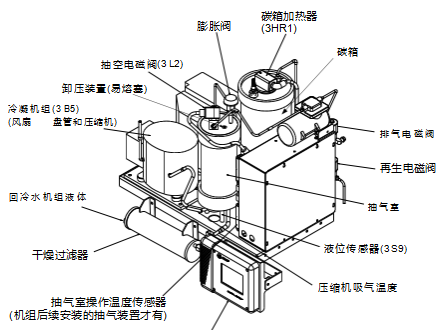

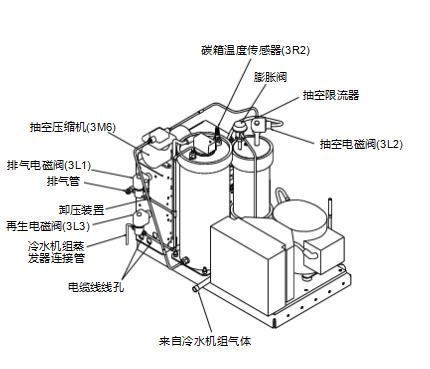

圖1表 示 了 這 些 子 系 統 及 其 部 件 的 組 成 。   相 關 的 描 述 將 在 接 下 來 的 內容中進行討論 。
