格力模塊機壓縮機機過載保護維修方法！學到就是賺到！

本文針對格力D系列和E系列模塊機進行編制，涉及機型包括：

D系列：LSQWRF65M/NaD、LSQWRF80M/NaD、LSQWRF130M/NaD、LSQWRF160M/NaD

E系列：LSQWRF65M/NaE、LSQWRF80M/NaE、LSQWRF130M/NaE、LSQWRF160M/NaE

附圖均以LSQWRF130M/NaE為例，其他機型按具體情況進行檢查。商用暖冷一體機和熱回收模塊機排查時，本文僅作參考。

排查前請查看手操器中的歷史故障，作為檢查判斷的依據，為保證排查過程順利進行，請嚴格按照規定的步驟和要求進行檢查，仔細核對機組狀態，以防出現誤判或漏判，不僅延長維修周期，甚至導致異常重複出現。在排查過程中，切記注意安全，避免出現擦傷或冷媒凍傷的情況。另外，凡涉及帶電器件的檢查（除測量壓縮機和風機電流外）均需斷開電源，以防觸電。

1、開機前檢查

①觀察機組周圍是否有障礙物，檢查翅片是否出現嚴重髒堵；

異常處理：移除機組周圍障礙物，用水衝洗出現髒堵的翅片。

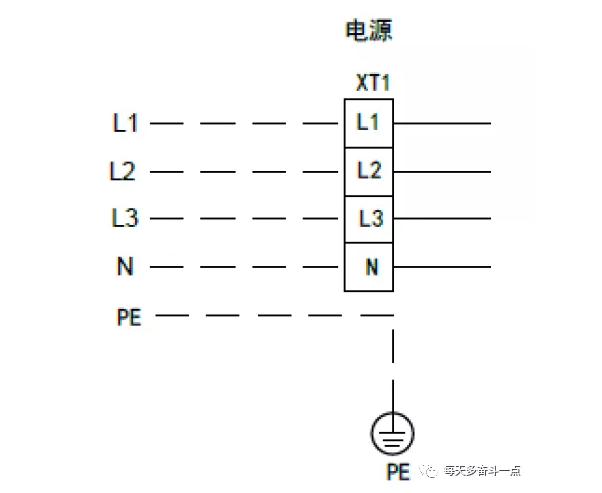

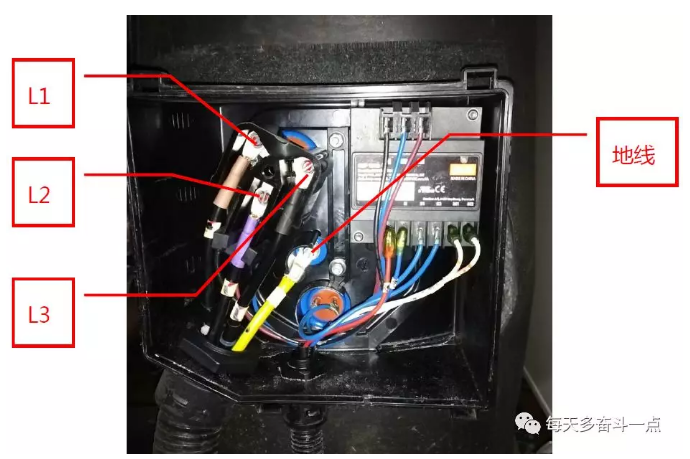

②拆下壓縮機電源接線L1、L2、L3，分別測試壓縮機三相對地是否短路；

（正常對地阻值是大於5MΩ，最好採用兆歐表，普通萬用表電壓太低）

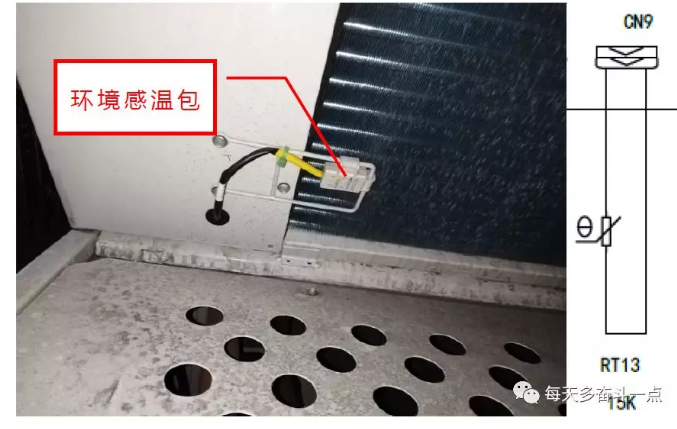

③機組上電未開機時，查看手操器上環境感溫包、化霜感溫包溫度是否相同（正常差值在3℃以內），若有較大差別，則檢查環境感溫包是否鬆脫，線路是否斷開，並核查感溫包阻值不接線圖（位於電控箱盒蓋內側）上是否一致。

異常處理：若環境感溫包阻值不相符，則進行更換。（環溫15K，管溫為20K)

④對於LSQWRF130M/NaE（丹佛斯壓縮機），需按照線路圖測試保護模塊和熱繼電器通斷情況；

測試壓縮機1和壓縮機2保護模塊：

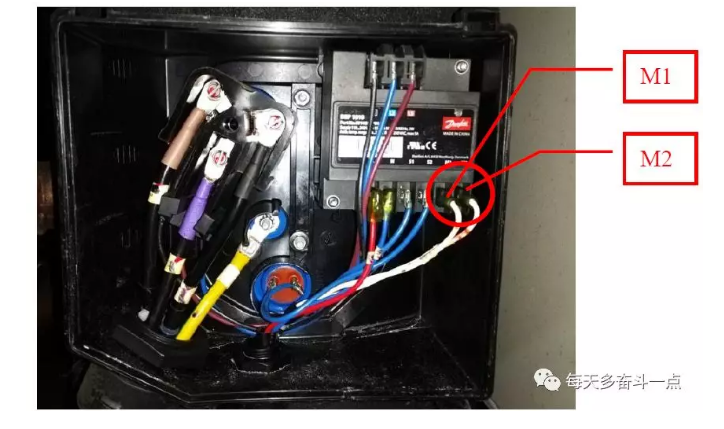

拔下圖中圈出的兩根白色，將萬用表調至歐姆檔，分別將正、負極接在保護模塊M1、M2插片上，若顯示接通，則保護模塊完好；若顯示斷開，則表明保護模塊出現異常，需更換保護模塊。

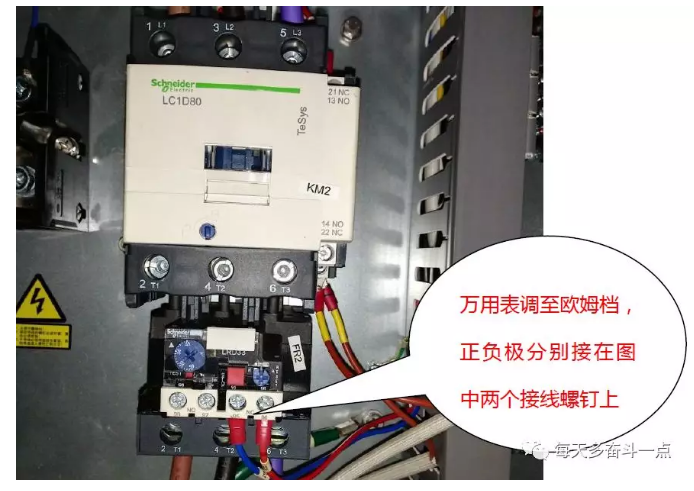

測試壓縮機1和壓縮機2熱繼電器：

若顯示接通，則熱繼電器無異常；若顯示斷開，則更換熱繼電器。

對於LSQWRF65EM/NaE，需按照線路圖測試過流保護器的通斷情況：

FA1為壓縮機一過流保護板，FA2為壓縮機二過流保護板；

註：其他機型需根據各自的線路圖進行檢查。

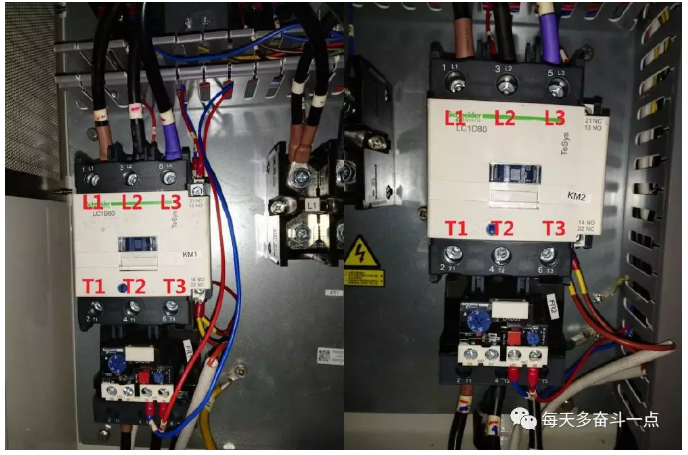

⑤檢查壓縮機1交流接觸器（KM1）和壓縮機2交流接觸器（KM2）是否粘連；

將萬用表調至歐姆檔，正、負極分別接交流接觸器的L1（L2、L3）、T1（T2、T3），若顯示斷開，則交流接觸器完好，若顯示接通，則交流接觸器發生粘連。

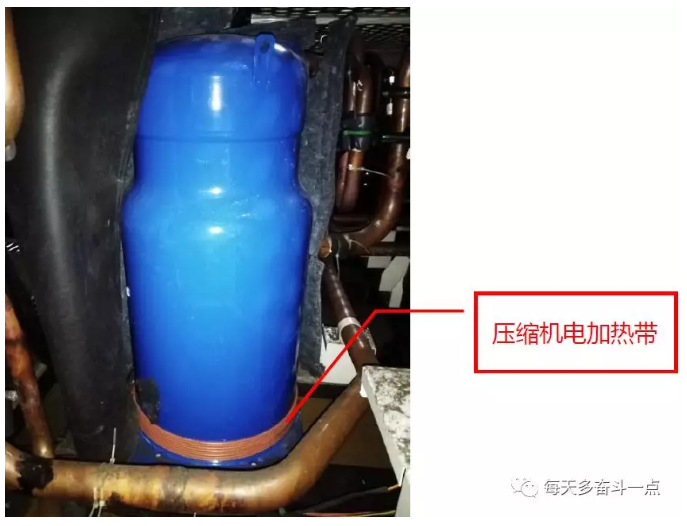

⑥機組上電未開機時，可用手觸摸壓縮機電加熱帶，若溫度不環境溫度基本一致，則表明電加熱帶工作異常，需更換新的電加熱帶；

2、 開機時檢查

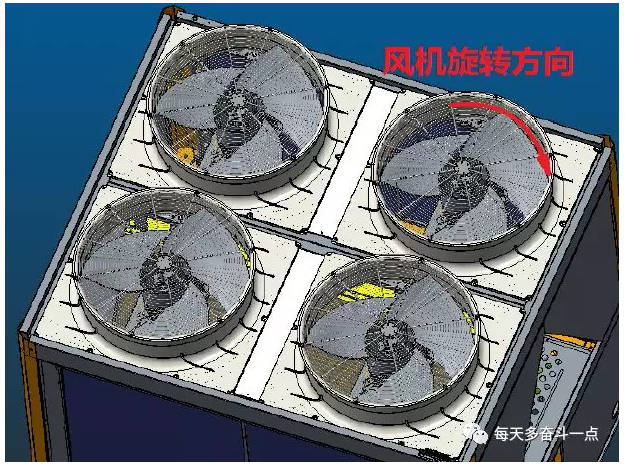

①檢查風機運行是否正常？（更換過風機的要特別注意，正確運轉方向為順時針）

②測試電源電壓是否在323V～437V（±15%）範圍內，測試壓縮機電流是否正常？

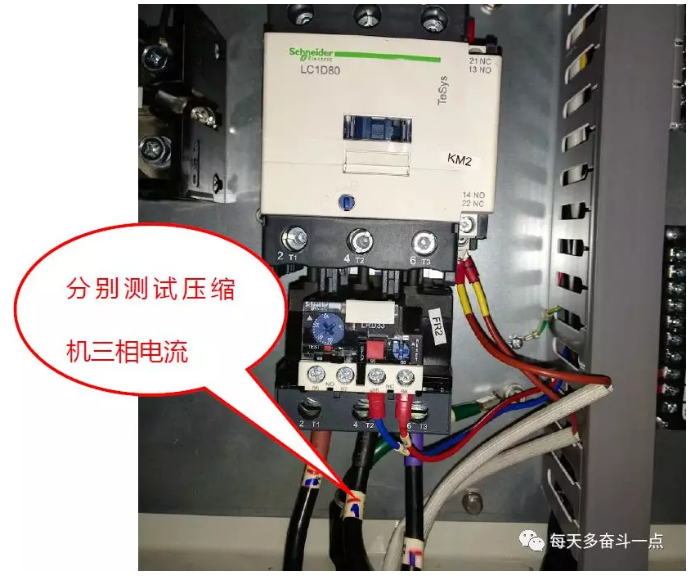

檢查壓縮機是否有異響？分別測試出現保護的系統、不正常運行系統的壓縮機運行電流，若故障系統的壓縮機電流比正常系統大20%以上，則確認為壓縮機內部異常導致。

註：若壓縮機無法開啟，可手動合上交流接觸器；

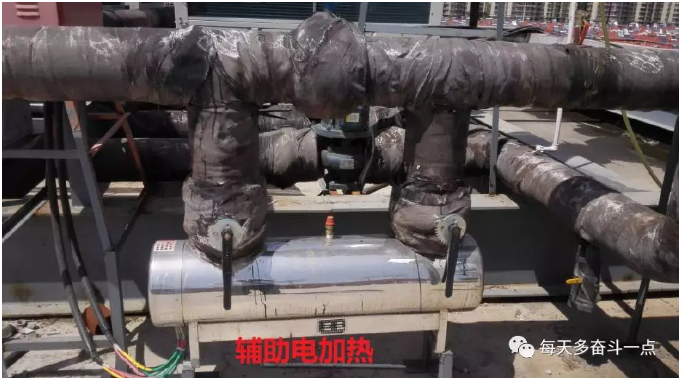

③檢查水系統情況，詳細方案「工程水系統檢查」。此外迓需檢查水系統中輔助電加熱安裝位置是否正確，若安裝在進水側，則需將輔助電加熱拆下並安裝至出水側；

3、在確認壓縮機損壞後，更換壓縮機和氣分，然後開機檢查四通閥和電子膨脹閥是否有問題？

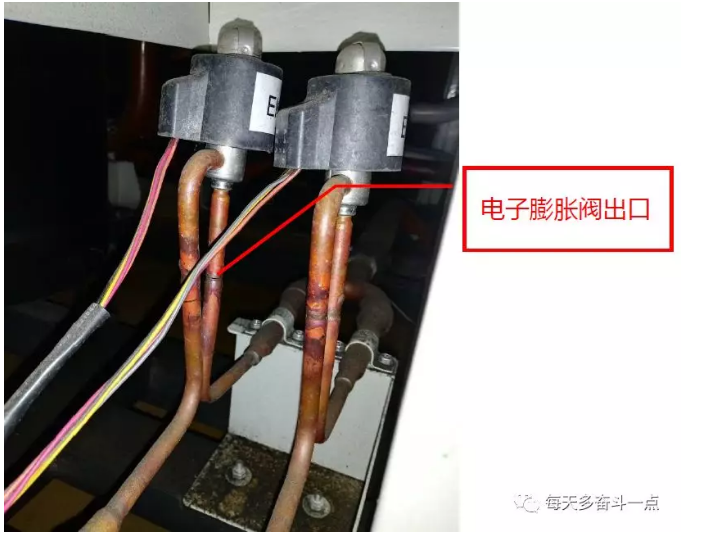

電子膨脹閥動作檢查

製冷模式開機，首先確認電子膨脹閥是否有步進電機動作的振動感，機組斷電上電的前20秒內用手握著線圈和閥體，然後當壓縮機開啟1min後，若電子膨脹閥出口至殼管進口管路有大面積結霜，而殼管出口沒有結霜，可確認電子膨脹閥動作異常，需更換電子膨脹閥。

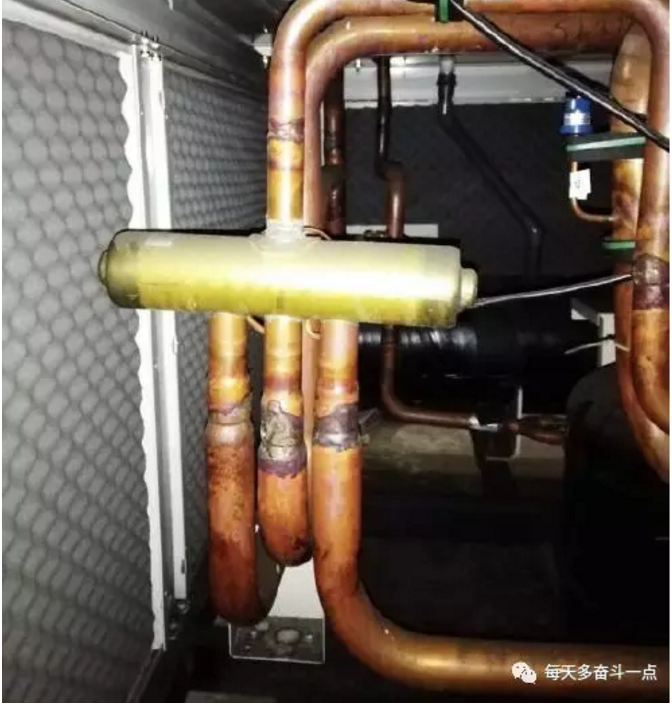

四通閥動作檢查

①製冷模式開機，壓縮機開啟1min後，檢查手操器上化霜溫度是否高於環境溫度3℃以上；

②制熱模式開機，首先確認四通閥是否有換向聲音且換向時間是否小於10秒，然後當壓縮機開啟1min後在手操器上查看化霜溫度是否低於環境溫度3℃以上。

4、若以上內容排查時均未發現異常，則更換主板，然後開機確認機組運行是否恢復正常。

工程水系統排查方案

1、製冷模式開機，當機組所有壓縮機均開啟運行後，若出現進、出水（防凍）溫差大於8℃（正常的進出水溫差在4-6℃），則需檢查；

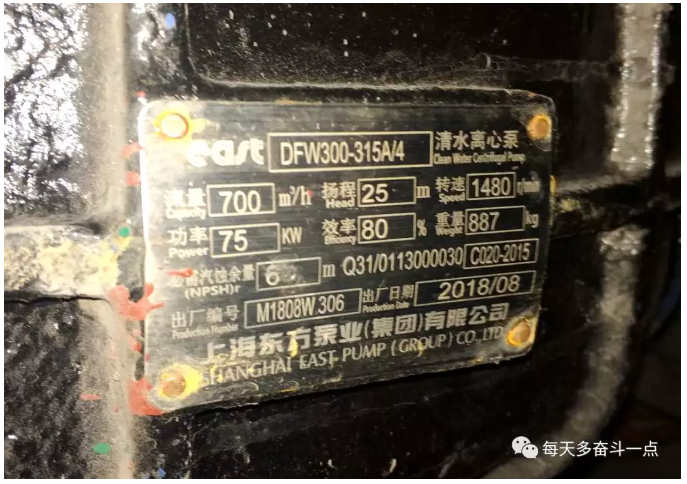

①水泵選型是否合理；

水泵流量需大於水系統中所有機組銘牌標稱水流量總和的60%。

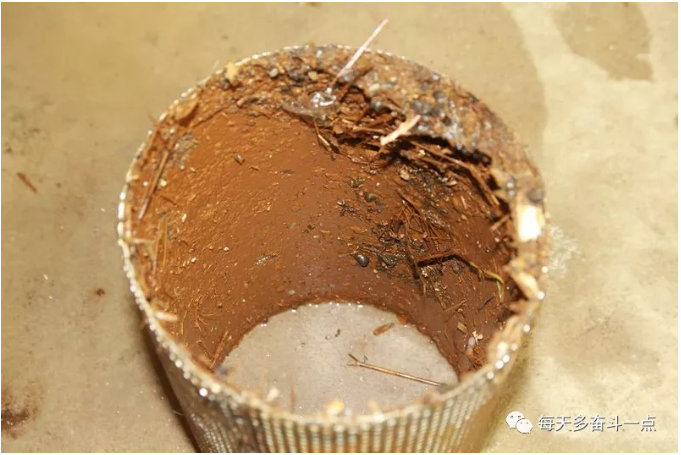

②過濾網是否髒堵？
關機後拆開水系統管路，確認管路中冷凍水是否清澈，有無其他雜物，並檢查過濾網是否堵塞？有雜質，請清理雜物，然後恢復系統！

③水泵運行是否正常？

確認水泵是否有異常聲音?水泵進口有空氣聲音會增大，電機軸承壞了，聲音會增大；水泵電機是否反轉？

④進水閥門開度是否合理；

若水系統只有一臺機組，則全開進口閥門；若有多臺機組，則檢查各臺機組水利溫是否平衡，若不平衡，則可調節各臺機組進口閥門開度直至其進、出水溫差在3-6℃範圍內；

2、若製冷模式出現出水或防凍感溫包溫度低於2.5℃，或者制熱模式出現出水或防過熱感溫包溫度高於56℃，則需檢查：

①水系統管網是否太短；

②末端開啟負荷是否過小？

最後請你幫我一個忙，把你的維修案例分享在留言區，讓更多的人知道你的維修故事，你知道的很多內容也是我不知道的，我會把好的案例整理出來，大家相互學習。
