碳箱和再生系統

     小 型抽空壓縮機的排氣通過管 道 輸出到碳箱中    然後在碳箱中由 特種 碳進行有效的過濾    在不凝性 氣體 經過排氣電磁閥排出之前    把 其 中的製冷劑分子保留下來。   碳箱 中 還安裝了一個175瓦特的電阻式加 熱器    它可以定期地   " 再 生" 碳 床並 把過濾下來的製冷劑送回到冷水 機組中。

在 碳 箱 的 出 口 管 路 上 安 裝 了 一 個 額 定 值 為150psi的卸 載 閥 。   它 用 來 避 免 碳 箱 中 出 現 壓 力 過 高 的 現 象    這 個 裝 置 也 是UL認 證 要 求 安 裝 的部件 。

在 碳 箱 殼 體 的 頂 部 還 安 裝 了 一 個 溫 度 傳 感 器    這 樣    控 制 器 就 可 以 監 控 碳 床 的 溫 度 。   通 過 該 溫 度 就 可 以 對 再 生 子 系 統 進 行 控 制    並 且 可 以 避 免 出 現 碳 箱 過 熱 的 情 況 。   如 果 溫 度 超 過 設 定 的 安 全 溫 度 值    則 停 止 抽 氣 裝 置 的 運 行    並 發 出 診 斷 信息 。

系統含有製冷劑1

在 高 壓 的 裝 置 裡 含 有 油 和 制 冷 劑 , 在 打 開 裝 置 前 需 釋 放 壓 力 , 請 參 照 機 組 銘 牌 中 制 冷 劑 的 類 型 。   不 要 使 用未 經 許可 的 制 冷 劑 或 替 代 品 , 或含有添加劑的製冷劑 。

如 果 不 根 據 下 述 正 確 的 步 驟 執 行 或 使 用了 不 符 的 制 冷 劑 , 將 有 可 能導致人身傷亡或設備損壞 。

抽氣控制系統

PRGD EarthwiseTM抽 氣 裝 置 採 用Trane C h530控 制 系 統 。   該 系 統 按 照 最 低 可 能 性 的 層 次 來 構 建 它的 電 子 電 路    以 達 到 最 方 便 的 維 護 和 故 障 檢 修    同 時 把 維 修 費 用降 低 到 最 低 。   關 於 抽 氣 控 制 的 更 詳 細 信 息 請 參考本手冊的電氣系統部分 。

注意燙傷1

冷 凝 設 備 和 碳 箱 的 表 面 溫 度 有 可 能 超 過300o F ( 150o C% 。   皮 膚 與 該 表 面 直 接 接 觸 會 造 成 輕 微 甚 至 嚴 重 的燙傷事故 。

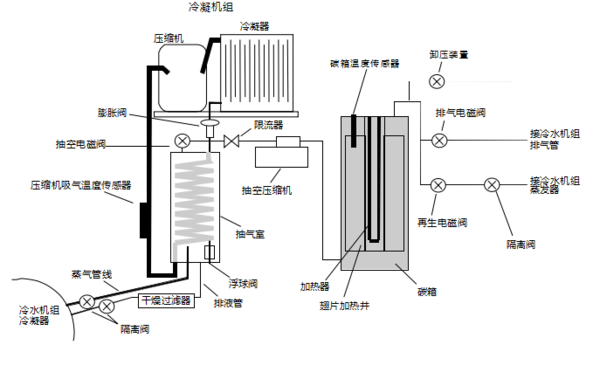

             抽 氣裝置在其冷凝機組啟動後開始運作。   冷凝機組用於冷凝抽氣室中 來自於冷水機組的製冷劑蒸汽。   它降低抽氣室中製冷劑的溫度和壓力    從而 使冷水機組冷凝器中的製冷劑蒸汽被抽吸進來。   包含有不凝性氣體和水蒸氣 的制冷劑通過一根連接在抽氣室底部的5/8英寸連接管(吸氣管)進入抽氣室。 進入抽氣室後    製冷劑蒸汽被冷凝成液態並滴落到抽氣室的底部    在這裡    一根裝有乾燥過濾器的回液管把製冷劑液體回送到冷水機組冷凝器中。   不凝 性氣體則被留在抽氣室中    而且不斷地積累。   如圖

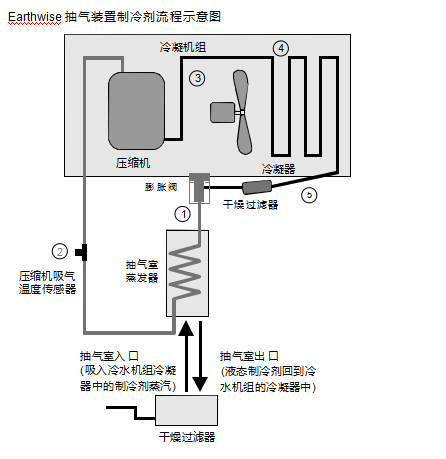

制冷迴路的典型工作流程

   圖為製冷迴路的典型工況．   70o F (21 . 1o C )的環境溫度及100o F (37 .8o C )的 冷凝溫度條件下的工作流程示意圖。

﹒ 點1 =- 16 Fo   (-26 .7o C )

﹒   點2= 當抽氣室中的不凝性氣體較少時    超過60o F ( 15 .5o C )

﹒   點3 =150o F (65 .5o C )

﹒   點4=85 Fo   (29 .4o C )

﹒   點5=75 Fo   (23 .9o C )

冷凝機組中壓縮機的吸氣溫度(點2)會根據抽氣室中所存留不凝性氣體 量的變化而變化。   當抽氣室中不凝性氣體的量大到開始影響抽氣室中換熱器 的有效傳熱面積時    冷凝機組中壓縮機的吸氣溫度(點2)將開始降低。   當該溫 度下降到由控制器計算出的抽空子系統啟動的設定點時   抽氣控制器將啟動 抽空子系統。   在抽空子系統的運轉過程中    小型抽空壓縮機將不凝性氣體從 抽氣室中抽取出來並把它輸送到碳箱中。   隨著抽氣室中不凝性氣體的不斷減 少    冷凝機組壓縮機的吸氣溫度(點2)開始回升。   抽氣控制器根據對該點溫度 的監測確定抽空子系統運行或者停止。
