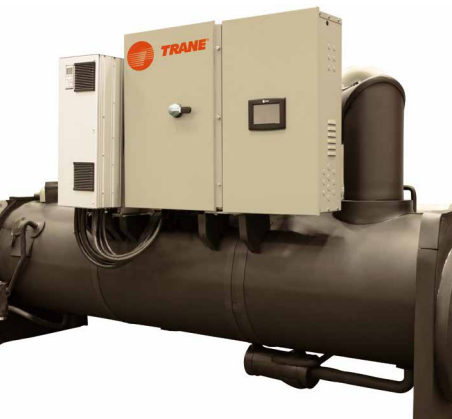

油路管理系統

   油分離器

     油分離器是由一個帶側向進口的直筒體。一旦油被吸進壓縮機轉子，它就會同那裡的製冷劑氣體混合，並且一道被排入到油分離器中去。進入油分離器的製冷劑與油的混合物在離心力的作用下，油沿著油分離器的圓筒壁流向油分離器的底部，在那兒它被集中排放到位於蒸發器與冷凝器之間的油箱中。在壓縮機運行的時候，油箱不停地集油，所以，油不斷地流向低壓區域。

油流動保護

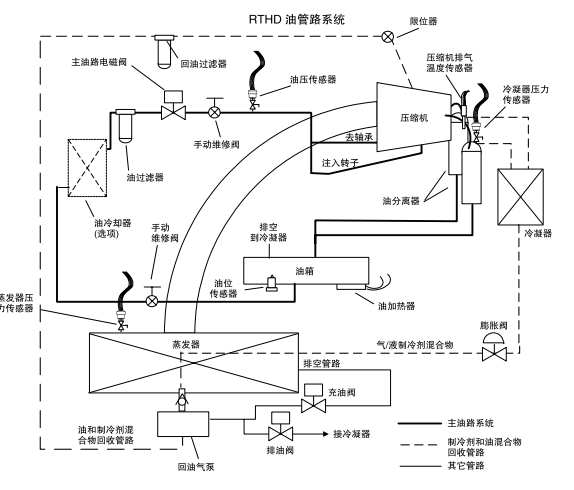

       在潤滑迴路中流動的油從油箱流回壓縮機（如圖 ）。油離開油箱之後，流過維修閥、油冷卻器（如果使用）、油過濾器、主電磁閥和其它的維修閥門，然後分成兩路，每路完成不同功能：（1）軸承冷卻和潤滑，（2）壓縮機噴油。油的流動及其流量通過許多傳感器來監測，主要是壓力傳感器和光學油位傳感器。如果由於某種原因使油的流動受阻，如油過濾器堵塞、維修

閥關閉、主電磁閥故障或者其它的故障，油壓傳感器就會感受到異常壓降（相對於系統壓力而言）進而關閉冷水機組。同樣，油位傳感器能夠檢測主要油路是否缺油（可能是由於錯誤的排油或者油積聚在系統其它部件中），傳感器可以阻止壓縮機啟動和運行，除非當前油量足夠。這兩類裝置的聯合工作，配合低壓差和低系統過熱工況的系統診斷程序，就可以避免由於惡劣工況、組件損壞或者不正確操作而造成的壓縮機損壞。如果壓縮機由於某種原因停機，主電磁閥就會關閉；這樣就在關機時把油隔離在油箱裡。大部分油聚集在油箱之後，這樣壓縮機在啟動時能夠立即噴入潤滑油。否則會抽空管路和油箱內的油，那是不希望的出現的情況。為保證系統所需壓差並把油送到壓縮機，UC800 既要努力控制系統壓差又要對其進行監測。基於蒸發器和冷凝器內壓力傳感器的讀數，調節電子膨脹閥保持蒸發壓力與冷凝壓力差至少為 25psid。一旦達到了最小壓差，電子膨脹閥回到正常液體流量控制（見循環說明部分）。如果壓差大大低於所需壓差，那麼機組將跳閘停機，並產生相應的診斷信息，強制壓縮機進入一段冷卻時間。為保證正確的潤滑和在油箱中最少的製冷劑冷凝沉積量，油箱底部有加熱器。壓縮機啟動器內有個輔助觸點在壓縮機關閉時給加熱器供電以保證油溫正常。壓縮機關閉之後，加熱器持續得電，並不隨溫度而變化。

油過濾器

    所有的Ｒ系列冷水機組都配有可替換的油過濾器，它可以去除壓縮機供油管道內的雜質。這樣也可以避免壓縮機轉子和軸承表面的磨損，從而延長軸承壽命。參見第 98 頁上的「維護步驟」有推薦的過濾器更換周期。

壓縮機軸承供油

     油被注入轉子殼體，然後流向位於電機和軸承座間的軸承組。每個軸承座都通向壓縮機吸入口，所以離開軸承的油經過壓縮機轉子又流向油分離器。

壓縮機轉子供油

     油通過該迴路進入壓縮機轉子殼體底部，然後被吸入轉子間以密封轉子之間的間隙，並潤滑陰陽轉子的嚙合線。儘管油分離器效率很高，還是有少量的油流到冷凝器中並最

終沉積在蒸發器中。這些油必須回收至油箱。通過壓力驅動泵或稱氣泵就可以抽回潤滑油。

氣泵安裝在蒸發器底下，是由兩個電磁閥控制的四孔汽缸。該泵以一定的時間間隔把蒸發器中的積油抽回到壓縮機中。製冷劑 / 油混合物從蒸發器底部進入氣體泵之後，電磁閥打開使製冷劑蒸汽流到蒸發器頂部，然後關閉。第二個電磁閥打開使冷凝壓力下的製冷劑蒸汽進入氣體泵，同時單向止回閥避免液體回流至蒸發器。液體製冷劑和油的混合物從氣體泵中排出，經過過濾器進入壓縮機。然後其中的油與抽入壓縮機的油混合通過油分離器回到油箱。

油冷卻器

     油冷卻器是一個板式換熱器，位於油過濾器附近，它設計用來傳遞大約一冷噸的熱量至系統的吸氣側。過冷液體是冷源。在高冷凝溫度或低吸氣溫度時，需要使用油冷卻器。在這些場合，較高的排氣溫度使得油溫升高超過了正常潤滑所推薦的極限值，並降低了油的粘度。
