      Ｒ系列冷水機組的製冷循環在理論上與 Trane 公司的其它產品相同，它使用殼管式蒸發器，製冷劑在殼側蒸發，水在強化傳熱管內表面流動換熱。壓縮機是雙螺杆式。它使用了吸氣側氣體過冷，在負荷連續的從全負荷到部分負荷變化時始終運行在較低的溫度。油處理系統確保了製冷劑排氣不含油，從而保證換熱性能最佳，同時又能夠達到較好的潤滑和密封目的。潤滑系統可以保證壓縮機的壽命並使運行噪音降低。冷凝過程是在殼管式換熱器裡實現的，製冷劑在殼側冷凝而水在管內流動。在循環中，製冷劑的流量由電子膨脹閥調節，這樣可以在部分負荷時使製冷效率最大。

     每臺機組上都安裝了啟動器和控制面板。基於微電腦的控制模塊提供準確的冷媒水控制、監測、保護和調節限制功能。控制的智能化使冷水機組不在限定工況之外運行，或者補償不正常的運行工況同時保證冷水機組運行，而不是單單處於安全考慮而關機。當發生故障時，診斷信息幫助操作者查找故障源。

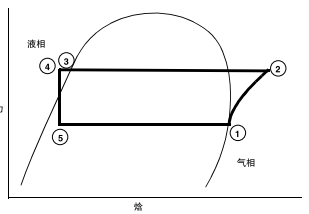

RTHD 帶 AFD 選項冷水機組的製冷循環可以用壓焓圖表示，如圖 。

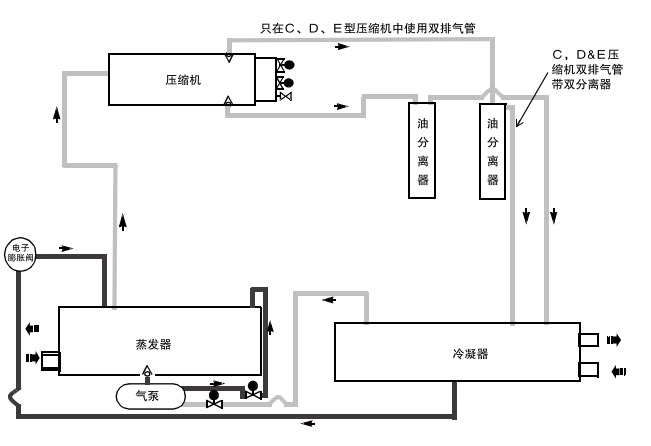

圖中表示了主要的狀態點，在接下來的討論中有所應用。圖 表示了製冷劑循環迴路和油潤滑迴路。

      製冷劑在蒸發器中蒸發。一定量的液態製冷劑進入蒸發器筒體內的分配器，然後被分配到蒸發器管束中去。製冷劑在冷卻蒸發管內的水時同時蒸發。製冷劑蒸汽在飽和點（狀態點 1）離開蒸發器。蒸發器中產生的製冷劑蒸汽流入壓縮機吸氣端，進入壓縮機的利用吸氣冷卻的電機箱。製冷劑繞電機旋轉，釋放一定的冷量後進入壓縮腔。製冷劑在壓縮機中壓縮至排氣壓力，同時潤滑油被抽入到壓縮機有兩個目的：（1）潤滑滾動軸承，（2）密封兩個壓縮機轉子之間的的小縫隙。壓縮過後，潤滑油和製冷劑在油分離器中分離，無油製冷劑在狀態點2進入冷凝器。關於潤滑和油路比較詳細的討論參見下面的壓縮機說明與油管理章節。冷凝器中擋流板使被壓縮製冷劑蒸汽均勻分布於冷凝器管束。從冷卻塔流出的冷卻水流入冷凝器管中吸收熱量使製冷劑冷凝。製冷劑從冷凝器流出狀態為 3 點，在進入電子膨脹閥（狀態4）之前，先進入過冷器後進行再冷。膨脹過程中壓力下降導致一部分製冷劑蒸發，產生的汽液混合物在狀態點 5 進入蒸發器分配系統。膨脹過程中的部分閃發氣體被導向壓縮機吸氣口，液體製冷劑沿蒸發器管束進行分配。RTHD 帶 AFD 選項冷水機組具有最佳蒸發器換熱性能和最少製冷劑充注量的優點，這是由於它使用了電子膨脹閥來調節流入蒸發器分配系統的製冷劑液體流量。蒸發器殼中的製冷劑液體相對較少，只有很少製冷劑液體和積聚的潤滑油。液位檢測裝置可以監測液位並把它反饋給 UC800 的控制系統，然後發出命令控制電子膨脹閥進行必要的調節。如果液體過多，則膨脹閥關小，否則開大以保持蒸發器內液體容量穩定。
