壓差旁通閥分：自力式壓差旁通閥、電動壓差旁通閥2種。

電動壓差旁通閥：是通過控制壓差旁通閥的開度控制冷凍水的旁通流量，從而使供回水幹管兩端的壓差恆定。廣泛應用於中央空調集分水器之間,熱力泵供回水之間,可有效保持設備不被損壞。

　電動壓差旁通閥常用於氣體或液體系統，控制氣體或液體管路與迴路之間的壓差。把電動壓差旁通閥安裝在系統水泵附件的旁通管路中，當系統壓差增大而超 過控制閥設定值時，閥門則進而開大，使更多的水流經旁通閥，從而使系統壓差減小。相反，壓差的減小導致閥門開度減小從而使系統壓差增加。

自力式壓差旁通閥：旁通閥又名自力式旁通壓差閥，自力式自身壓差控制閥。自力式自身壓差控制閥在控制範圍內自動閥塞為關閉狀態，閥門兩端壓差超過預設值，閥塞即自動打開。並在感壓膜的作用下自動調節開度，保持閥門兩端壓差相對恆定，依靠自身的壓差工作，不需任何外來動力，性能可靠。

自力式自身壓差控制閥應用於冷（熱）源機組的保護。安裝於集、分水器之間旁通管上，當用戶側部分運行或變運量運行時，系統流量變小，導致壓差增大，壓差超出設定值時，閥門自動打開，部分流量從此經過，以保證機組流量不小於限制值。

自力式自身壓差控制閥應用於集中供熱系統中以保證某處散熱設備不超壓或不倒空。比如某系統高低差較大，且不分高低區系統，這時如按高處定壓，低處散熱設備可能壓爆；如按低處定壓，高處倒空。

這種情況如熱源在低外可在進入高區分支水管加增壓泵，回水管加壓差閥使高區壓力經過提升後，由閥門再降到低區回水壓力；如熱源在高處可進入低區供水管加裝壓差閥，回水加增壓泵，使通過閥門壓力降低的循環水能回到系統中。

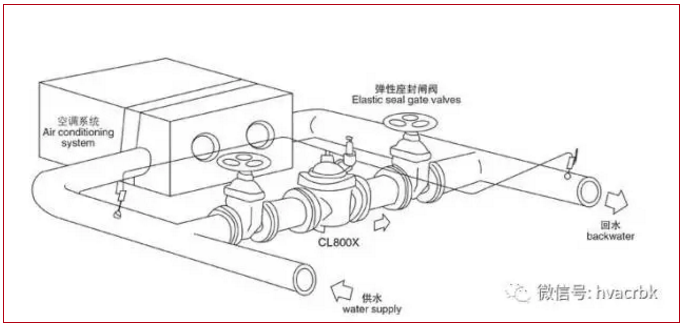

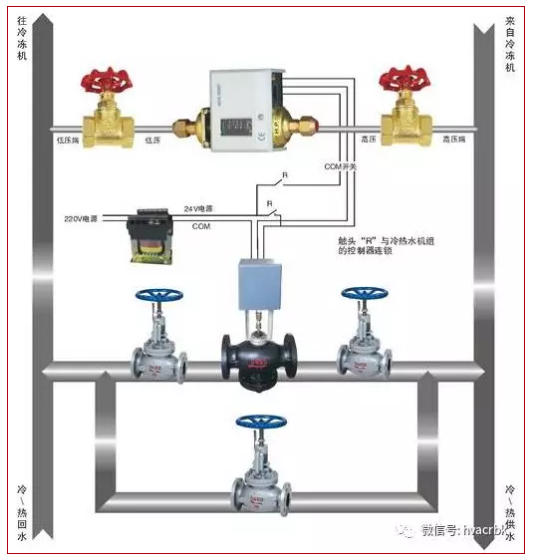

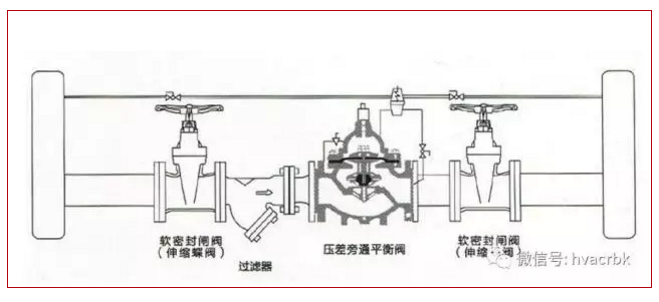

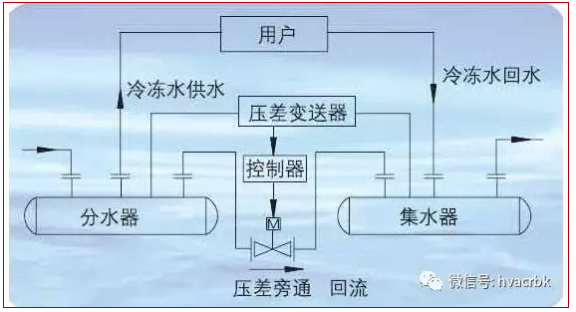

　旁通閥的作用和原理：空調系統的的壓差旁通閥是用在冷水機組的集水器與分水器之間的主管道上的，其原理是通過壓差控制器感測集水器與分水器兩端水壓力，然後根據測試到的壓力計算出差值，再由壓差控制器根據計算出的差值與預先設定值進行比較決定輸出方式，以控制閥門是增加開度或減少開度，從而來調節水量，以達到平衡主機系統的水壓力的目的。

　　　壓差旁通閥的作用：對於冷水機組來說 冷凍水流量的減小是相當危險的。在蒸發器設計中，通常一個恆定的水流量（或較小範圍的波動）對於保證蒸發器管內水流速的均勻是重要的，如果流量減小，必然造成水流速不均勻，尤其是在一些轉變（如封頭）處更容易使流速減慢甚至殂成不流動的「死水」由於蒸發溫度極低在蒸發器不斷製冷的過程中，低流速水或「死水」極容易產生凍結的情況，從而對冷水機組造成破壞。因此，冷水機能的流量我們要求基本恆定的。但從另一方面，從末端設備的使用要求來看，用戶側要求水系統作變化量運行以改變供冷（熱）量的多少。這兩者構成了一對矛盾，解決此矛盾最常用的方法是在供回水管上設臵壓差旁通閥。

工作原理是，在系統處於設計狀態下，所有設備都滿負荷運行時，壓差旁通閥開度為零（無旁通水流量），這時壓差控制器兩端接口處的壓力差（又稱用戶側供，回水壓差）P0即是控制器的設定壓差值。當末端負荷變小後，末端的兩通閥關小，供回水壓差P0將會提高而超過設定值，在壓差控制器的作用下，旁通閥將自動打開，由於旁通閥與用戶側水系統並聯，它的開度加大將使供回水壓差P0減小直至達到P0時才停止，部分水從旁通閥流過而直接進入回水管，與用戶側回水混合後進入水泵和冷水機組，這樣通過冷水機組的水量是不變化的。

水泵的運行有個高工作效率點，流量的變化使電機在高效率點處左右移動，但最終的結果，只要管路特性不變化，水泵會自動調節到高效率工作點，我們可以通過調節管路特性去改變水泵的工作效率點，這樣也就是說，在流量的變化的時候，水泵要不斷的改變自己的運行狀態，這導致了電流不段的變化（變大或者變小），這對電機的運行都是有害的，變頻泵的電機容易燒毀也就是這個結果，因此，在一般的情況下，最好能使水泵在一個穩定的狀態運行，這就要求我們用旁通，無論上面的負荷怎樣變化，水泵都能在穩定的流量下運行，而不會導致電機的電流不段變化，使電機的壽命降低。
