成都格力商用中央空調維保-格力商用多聯機銅管最遠可以配多少?

1345
發表時間:2020-05-23 20:57作者:張本松來源:本松談空調維修網址:https://www.cacgree.com/

成都格力商用中央空調維保-格力商用多聯機銅管最遠可以配多少?

  朋友你好,經常有人在微信群裡問多聯機內外機管道怎麼配管合適?內外機的第一分歧管設置在哪裡合適?內外機最大落差多少?管道超過多長氣管要變大?今天這篇文章就是解答這些問題的,請繼續往下看。今天以格力模塊化多聯機為例,單機版直流變沒有模塊化的外機配管,更為簡潔。

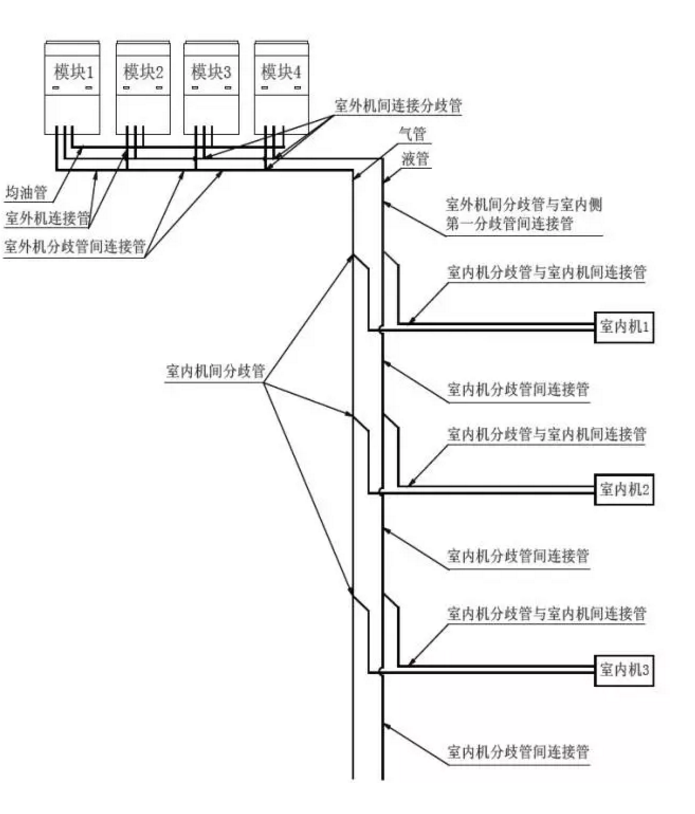

1) 室內、外機配管示意圖


配管順序示意圖

GMV-224WM/A、GMV-280WM/A、GMV-224WM/B、GMV-280WM/B



GMV-335WM/A、GMV-400WM/A、GMV-450WM/A、GMV-335WM/B、

GMV-400WM/B、GMV-450WM/B

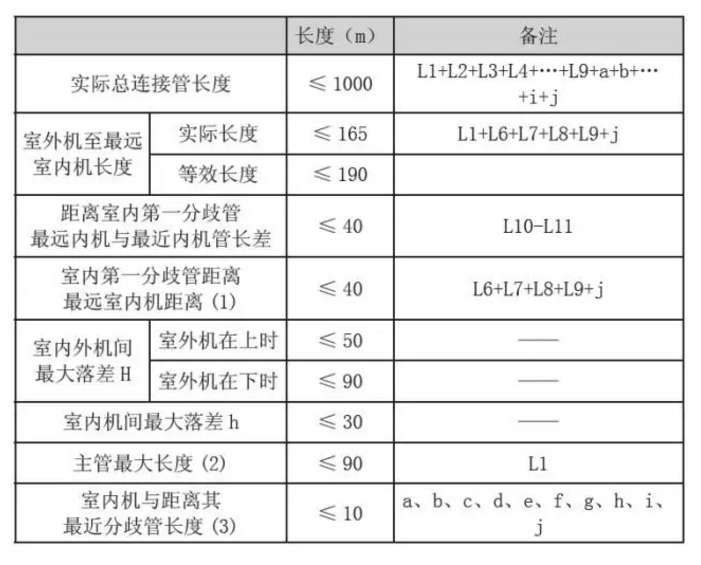

2)室內外機製冷劑配管允許長度和落差


室內外機連接方式採用Y 型分歧管連接,連接方式見下圖;


備註:一個Y 型分歧管相當長度0.5m。

L10: 第一分歧管至最遠室內機距離;


L11: 第一分歧管至最近室內機距離;


室內分歧管的等效距離為0.5m。

注意事項:


① 正常條件下,室內機第一分歧管至最遠內機的管長為40m,當均滿足以下條件時,可達到90m:


a) 總配管實際長度L1+L2×2+L3×2+L4×2+…+L9×2+a+b+…+i+j ≤ 1000m;


b) 各個室內機距離最近的分歧管距離a、b、c、d、e、f、g、h、i、j ≤ 40m;


c) 距離室內第一分歧管最遠內機與最近內機管長差L10-L11 ≤ 40m。

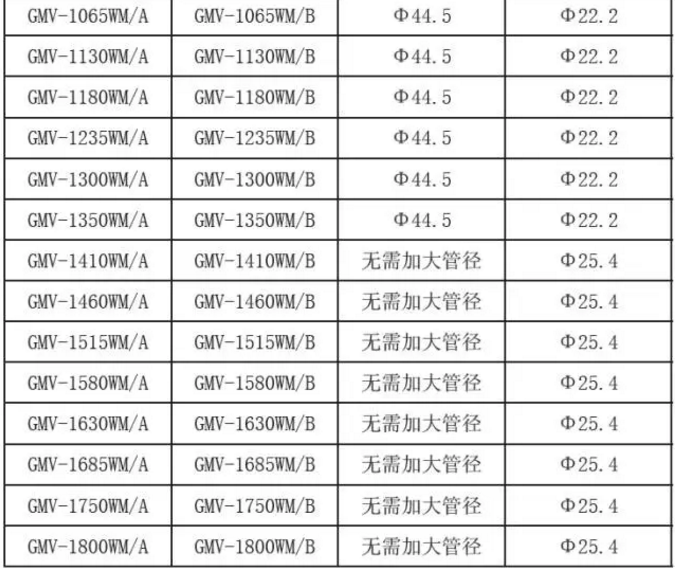

② 室外機距離室內機第一分歧管的主管最大距離≥ 90m 時,則主管的氣管和液管均應按下表調整管徑。


③ 如果室內機距離其最近的分歧管長度大於10m 時,內機液管管徑小於等於6.35mm 的應加大一號。

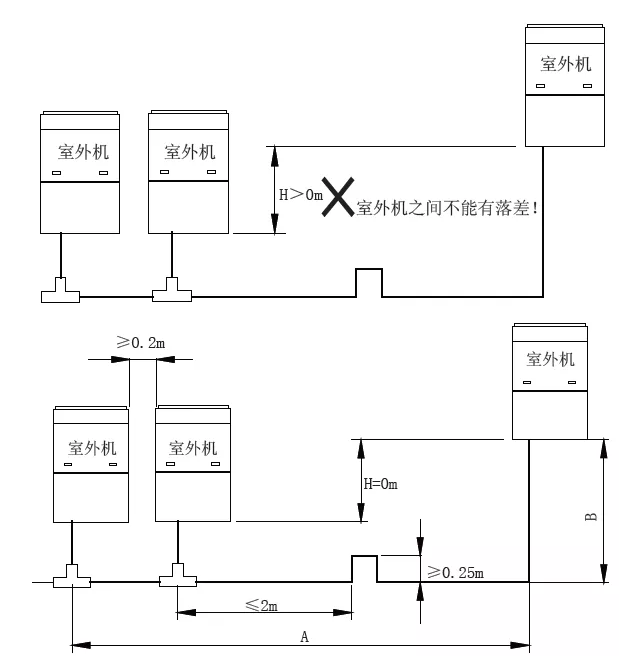

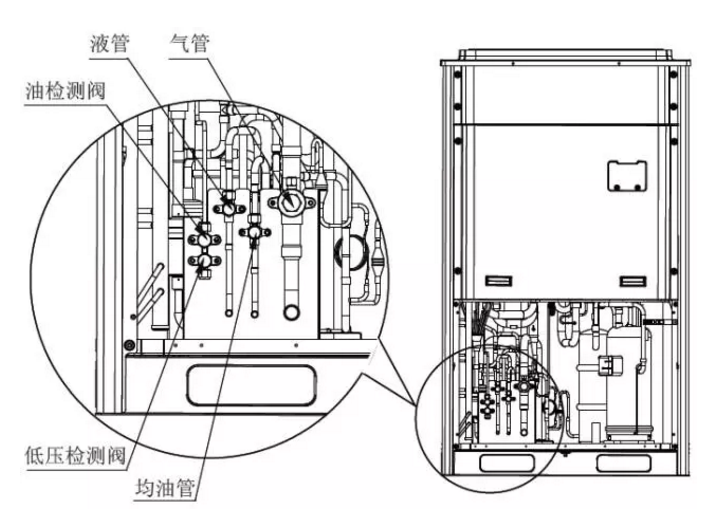

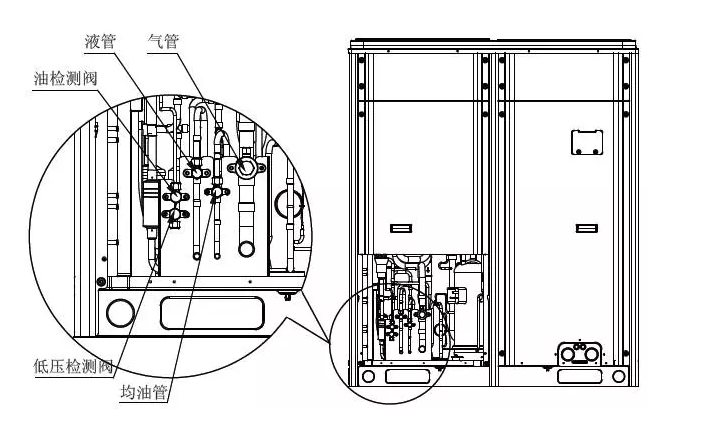

3)室外模塊間連接配管設計

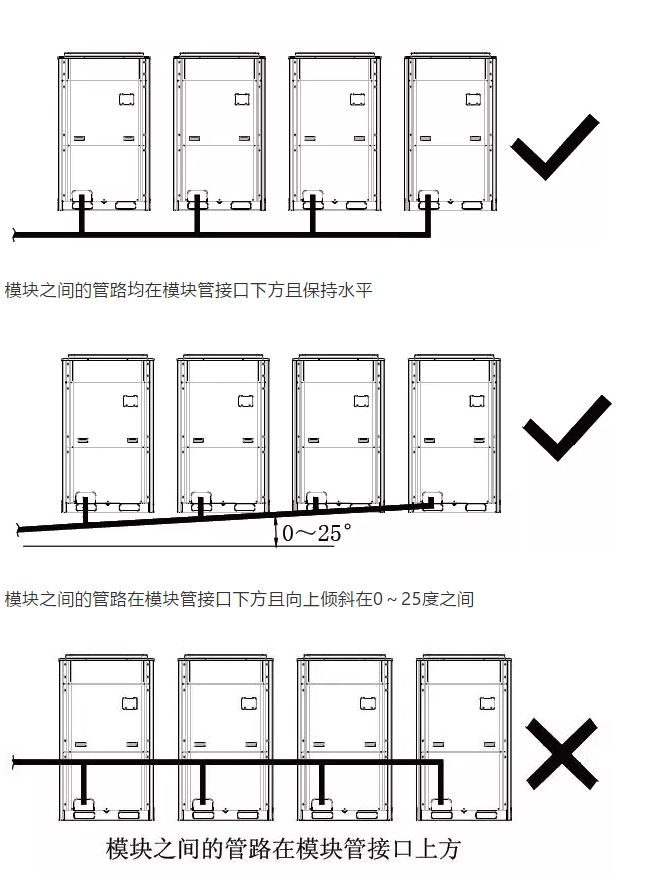

 室外模塊之間的管路安裝應安如下操作:

4)室外機至第1 室內分歧間的配管(主管)尺寸

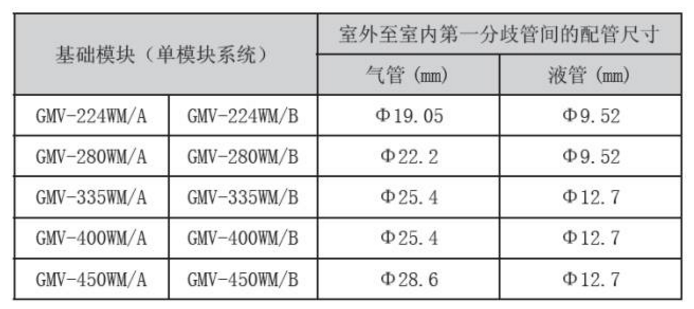

a) 如果系統為單模塊系統,則室外機至第一室內分歧管的配管尺寸按室外機的接管尺寸選擇;

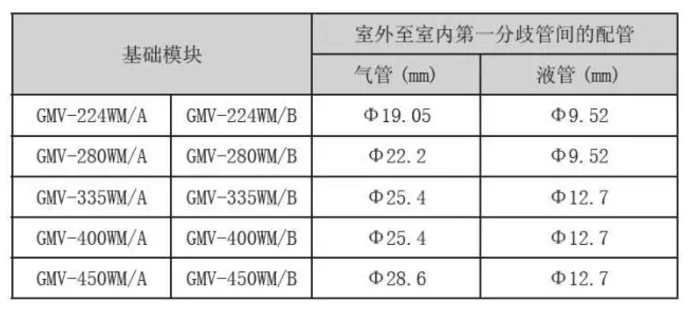

基礎模塊室外機接管尺寸如下:

b) 如果系統為多模塊系統,則各模塊至室外機間的分歧管配管尺寸按基礎模塊室外機的接管尺寸選擇,基礎模塊室外機接管尺寸如下:

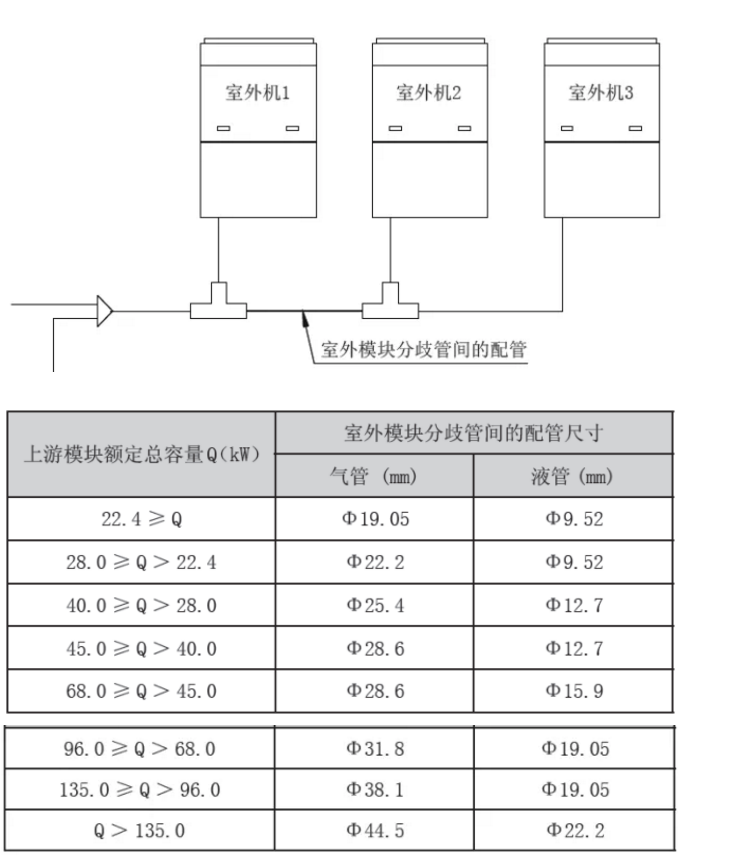

c) 各基礎模塊分歧管間的連接管尺寸


各基礎模塊分歧管間的連接管的管逕取決於上遊模塊總額定容量的大小

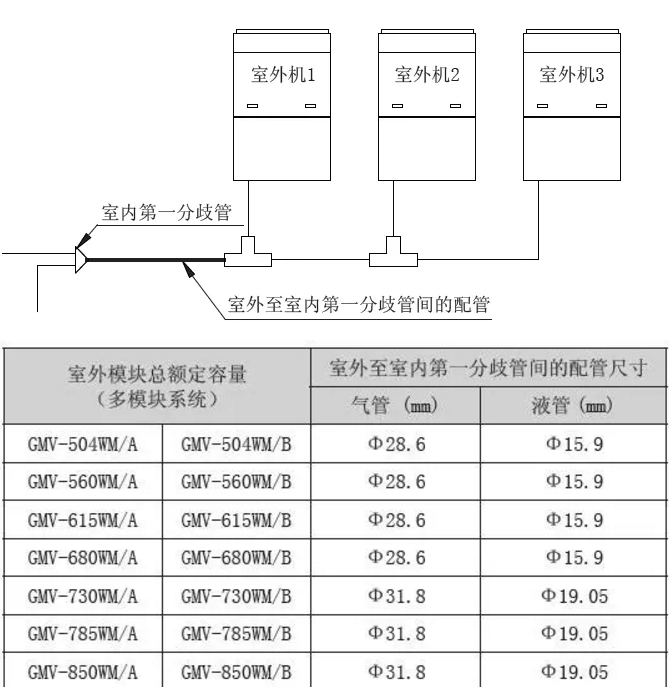

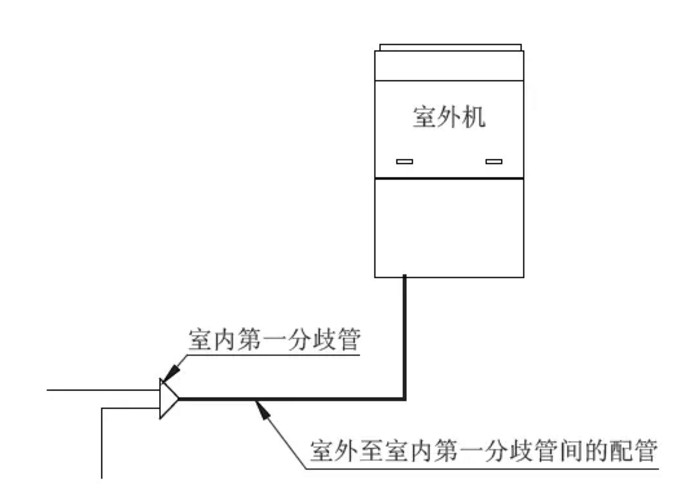

d) 室外機間的最末端分歧管至室內機第一分歧管的配管尺寸單模塊連接時,室外至室內第一分歧管間的配管以室外機配管為準。

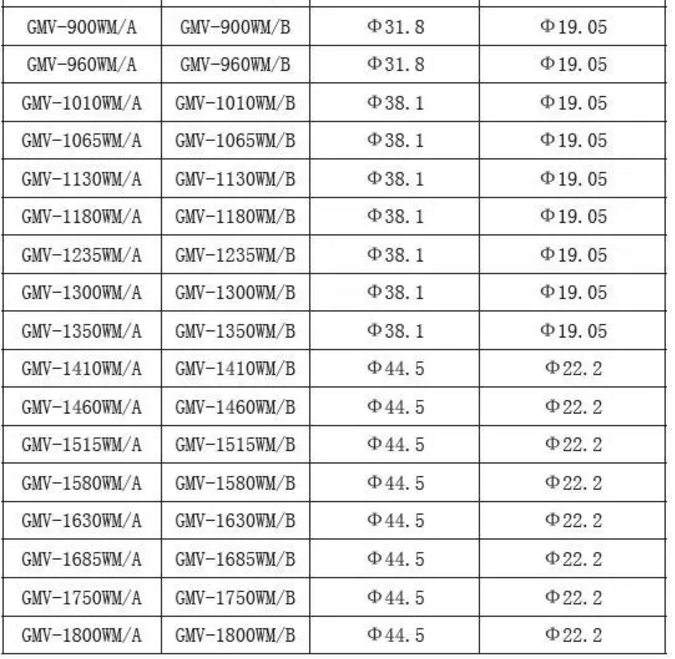

多模塊連接時,室外至室內第一分歧管間的配管按室外模塊總額定容量確定。

e) 室內側分歧管的選擇


室內機間的分歧管選擇根據下遊內機總容量的大小按下表選擇適合的分歧管。

f) 室內側分歧管間的配管尺寸


室內機間的分歧管間的配管尺寸決定於下遊內機總容量的大小。

g) 室內分歧管至室內機間的配管尺寸


室內機分歧管與室內機間配管尺寸保持與室內機配管尺寸一致。
