格力四代多聯機「E6」故障如何維修？最賺錢的解決方案

格力四代多聯機已經全部超保，任何維修都是收費，近日有幾個人諮詢四代多聯機E6故障的維修，才發現，新加入維修中央空調，他們學會修五代多聯機，卻不了解格力四代多聯機的通訊方式；這個解決方案一定要掌握好，學會了定會賺到錢，學不會只能看著別人賺錢！

本公眾號之前寫過一篇格力四代多聯機「E6」通訊故障（四代多聯機手操器顯示「E6」怎麼維修？），文章以圖片內容詳細講解通訊故障的維修思路，同時以模塊化多聯機為案例的形式引導你找到故障。

今天的文章主要以單機版直流變頻多聯機為例進行講解，希望能幫到你。

一、故障顯示和現象：

1、無雙8顯示的外機，主板上所有6個LED燈的狀態依次如下；

3、無雙8顯示、且沒有接線控器的天井內機，面板上面3個LED燈同時閃爍；

4、有雙8顯示的內機，面板上顯示「E6」；

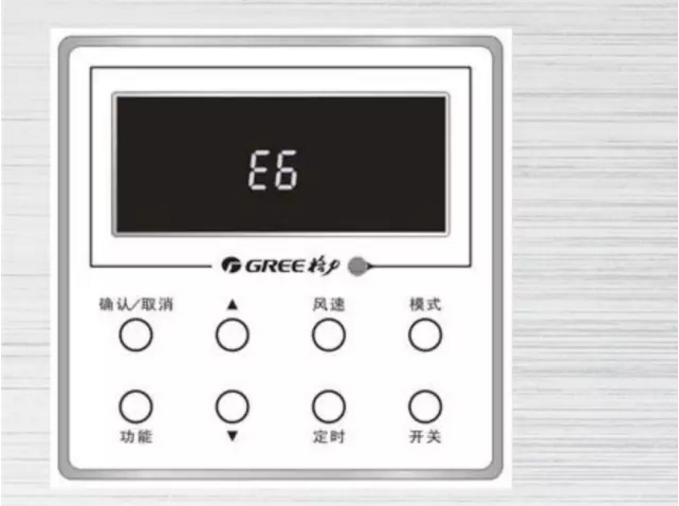

5、接線控器的內機，線控器顯示如下：

二、可能原因如下：

■室內機和室外機之間的通訊存在異常；

■室內機和室內機之間的通訊存在異常；

■室內機和線控器之間的通訊存在異常；

■室內、外機主板未上電、不工作或者損壞；

■室內機撥碼或者地址設置有誤；

■最後一臺內機沒有安裝匹配電阻。

三、故障判斷條件和排查方法

第一步、確認通訊故障產生的地方（內外機之間、內機之間或者內機、線控器之間通訊故障）

——>如果室外機主板顯示通訊故障（或E6），並且所有的內機都報E6通訊故障，則可能是內外機之間的通訊故障；

重點提示：模塊化多聯機外機，內機數量可能不超過16臺。轉接板沒有接內機通訊線的都顯示「E6」（沒有內機信號連接）是正常顯示。

單機560、600、785、900室外機有兩塊轉接板，如果內機數量沒有超過16臺，從室內引出一條信號線，只接一個轉接板，另一個轉接板上的雙8數碼管就會顯示「E6」通訊故障（沒有內機信號連接），這也是正常顯示。

——>如果室外機主板未報通訊故障，而部分內機報通訊故障，則可能是室內機之間通訊故障；這裡要重點排查內機之間的通訊線是否開路或者是短路。還有內機主板出問題也會引起個別內機通訊故障，室內機通訊線路最後一臺沒有安裝匹配電阻，也會引起通訊故障。

　給講一個故事，曾經有人把連接線控器的多聯機內機全部功能碼都為「I」從遙控器，維修了三天都沒有查明原因，他為什麼要修改功能碼呢？問題的根源，是因為他給用戶配了遙控器，而線控器全部安裝在天花板上，他認為內機既然要受遙控控制，就必須把功能碼進行修改。這就是一個認知偏差，之前的文章曾經寫過（怎麼跳出空調維修第三個誤區——認知偏差（被用戶誤解））；其實使用遙控器控制的依然是線控器，線控器上面有一個遙控接收窗；什麼樣的內機需要把功能碼第三位改為"I"？四面出風和單面出風天井機，還有座吊機出廠標配遙控器的多聯機內機，風管式內機千萬不要撥動此功能碼。

且記：改變了撥碼設置後需將內機斷電再上電設置才有效！

——>檢查內機的地址設置是否有誤。不同內機的地址必須設置為不一樣。內機地址通過主板上的撥碼開關S1來設置，如下圖所示：

地址撥碼的數字端代表「1」，字母端代表「0」。圖示的撥碼從第4位到第1位依次為「0」、「1」、「0」、「1」，代表二進位的「0101」，即十進位的「5」，表示該內機的地址為5。

一個控制系統如果沒有達到16臺內機，比如8臺內機，那麼還有8個空地址，在出現E6時，如果實在搞不定，可以把現在的內機地址修改為一個空地址試試，比如設置成16號（線控器地址和主板地址要一致）！一個控制系統的內機地址，只要不重複就可以。

且記：改變了撥碼設置後需將內機斷電再上電設置才有效！

——>檢查內機的地址是否和線控器的地址一致。設置方法如下：

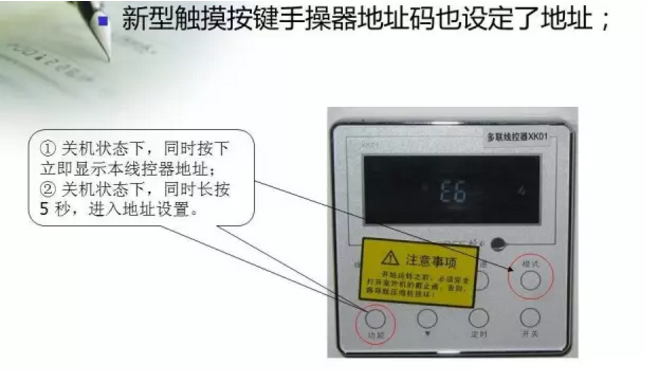

格力四代機早期線控器（Z4835）和主板都要設定地址碼，設定方法和室內機一樣，後面有詳細解讀，後來線控器（XK01）升級為觸摸按鍵之後，線控器需要設定地址碼，不需要在背後撥碼。

查看和設置線控器地址

查看線控器地址：關機狀態下，同時按「功能」和「模式」鍵，液晶面板上顯示本線控器的地址序號。

設置線控器地址：關機狀態下，同時長按「功能」和「模式」鍵5秒，液晶上顯示地址序號並閃爍，按「增加」或「減少」鍵調節地址大小（地址序號為1-16），按「確認/取消」鍵確認。

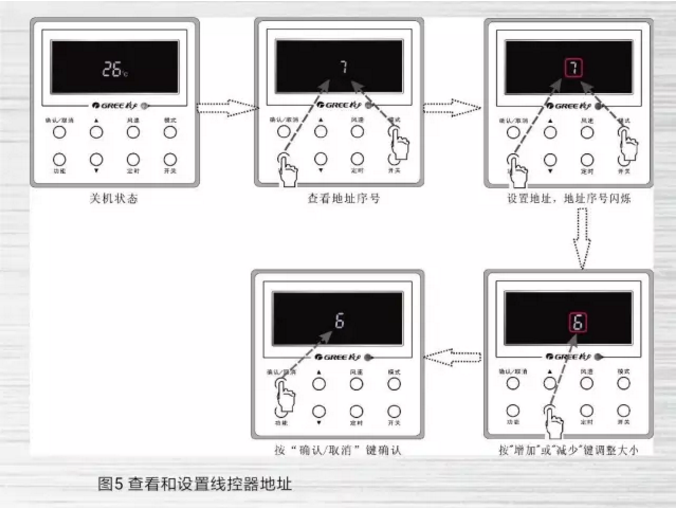

查看和設置線控器地址如圖5所示：

內機主板地址碼怎麼設定？

多聯機室內機必須設置地址撥碼，否則將造成機組通訊異常。地址碼一共有四位撥碼，最高地址為16，最低為1。

注意！當多臺內機並聯使用時，安裝前必須更改Address地址碼的設置，並且每臺內機地址碼必須不同（地址撥碼位於內機主板上）；當採用線控器控制時，必須將線控器地址設置序號和對應的內機地址序號一致。（線控器地址序號設置詳見線控器的工程調試中的查看和設置線控器地址）。

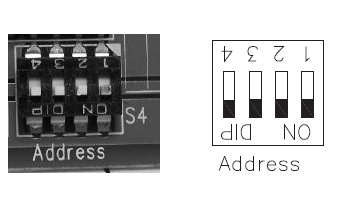

☆出廠默認設置如下圖：

默認設置Address地址碼撥碼值為0000 ，地址為1（撥杆位置見上圖）

☆撥碼值

Address地址碼的撥碼值設置採用二進位，當撥杆撥至「ON」端其值為0，撥至相反的數字端其值為1，Address地址碼上的4～1號，4號撥碼為高位，1號撥碼為低位。如下圖：

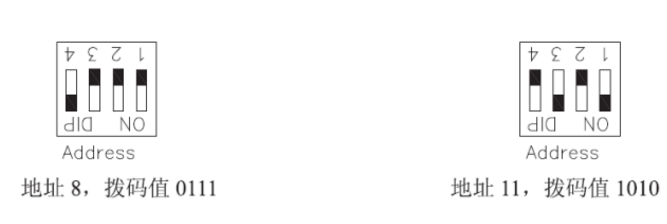

例1：撥碼值為「0111」，表示地址為「8」，撥碼開關的1、2、3腳撥到數字端，4腳撥到「ON」。

例2：撥碼值為「1010」，表示地址為「11」，撥碼開關的2、4腳撥到數字，1、3腳撥到「ON」。如下圖：

看了以上的操作方法，你會操作了嗎？如果你沒有理解，去現場演練一次，就學會操作了。

第四步、檢查通訊線（包括內機、外機以及線控器的通訊線）是否有異常

——>檢查發生通訊故障的地方是否存在通訊線短路（通訊線裸露導致短路等）或開路（通訊線中間斷開、老鼠咬斷等）；據統計鼠患引起的E6故障佔比超過50%以上。

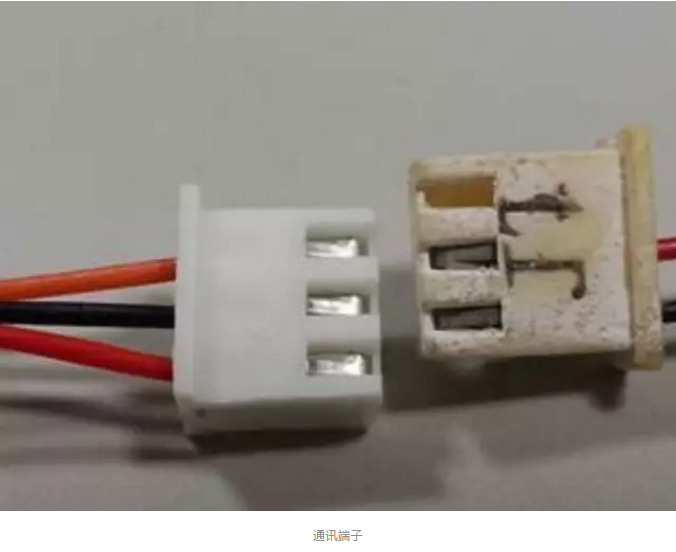

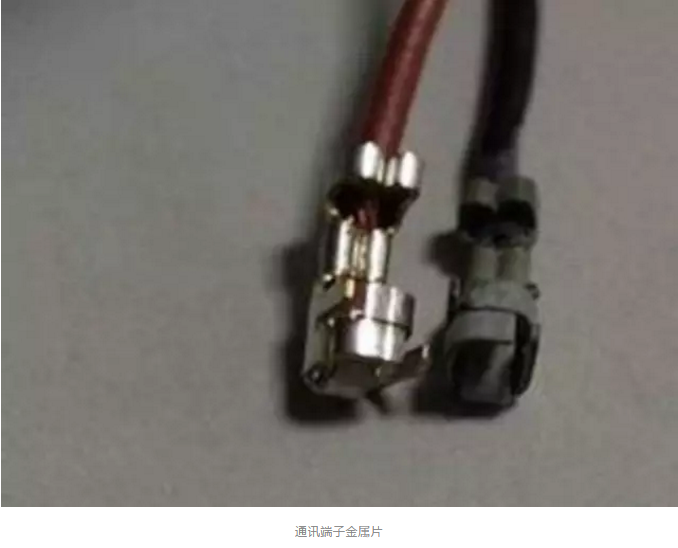

——>檢查通訊線端子是否可靠插裝或者是否氧化；

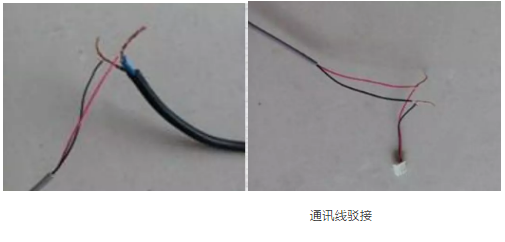

——>檢查通訊線是否存在接駁，接駁是否可靠，直接接駁可能存在氧化，導致接觸不良，最好用焊錫焊接；

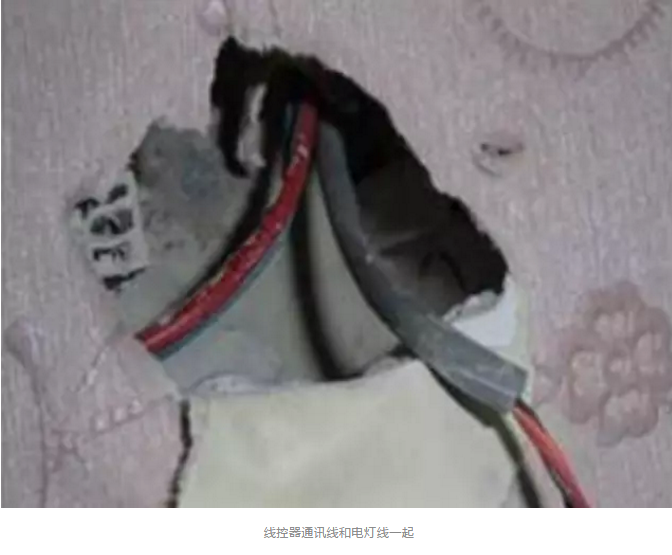

——>檢查通訊線是否靠近電源線或者和電源線一起走線（或者纏繞在一起），或者環境存在其它強電、強磁幹擾（發電機、高壓線等）；

這種受幹擾環境，一定要使用帶屏蔽層的雙絞線（RVVS），內機和外機接線端子套磁環，過濾信號線上的強電、強磁幹擾。

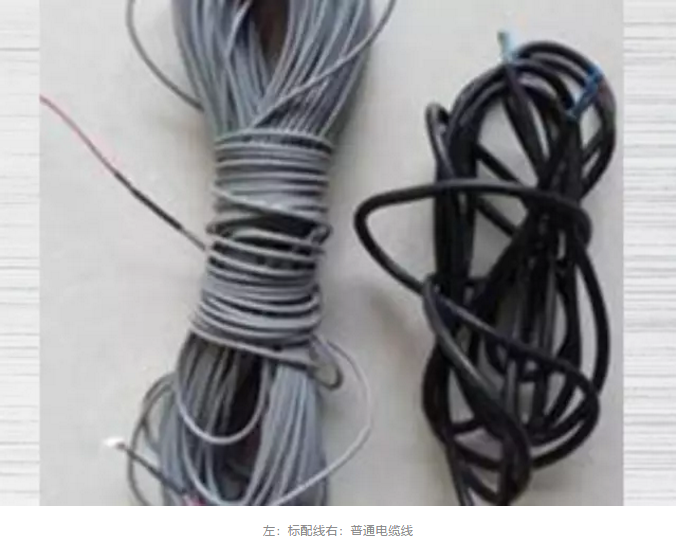

——>檢查通訊線是否為廠內標配線，使用非標配線會導致通訊信號的衰減，從而引發通訊故障；最好使用原裝控制線。

第五步、最後一臺內機沒有安裝匹配電阻。

四代多聯機室外機說明書袋子裡面，給放了一個匹配電阻（200Ω），這個電阻是留著插到內機通訊網絡最後一臺內機的插口，如果不插這個匹配電阻，就會造成內機通訊不穩定，偶爾出現「E6」通訊故障。如果維修時，發現室內網絡最後一臺內機沒有插匹配電阻，請找一個匹配電阻插上去。

第六步、嘗試更換主板

以上原因全部排除之後，E6問題仍然沒有解決，則可能是主板通訊部分電路異常。如果內外機全部是E6故障，外機主板雙8數碼管顯示E6故障，那麼請更換外機主板試試，如果是單臺內機報E6故障，此時可嘗試更換對應的內機主板，看是否能解決。

有一種內機主板損壞，會造成其他內機線控器報「E6」通訊故障，而這臺機線控器上顯示正常，這個需要一臺一臺斷開內機主板去排查，直到找到那臺內機主板，如果把它的通訊線和內機通訊網絡斷開，其它內機全部正常，就可以放心的更換這臺內機通訊故障。最快的方法就是對內機一臺一臺斷電測試，內機斷電後，從主板上穿過的通訊線依然是通的。（作者曾遇到多起這種情況，維修時走了很多彎路，花費了很多時間成本）

通訊故障的維修，大致也就涉及到以上這幾部分，模塊化多聯機的上次已經講過，不再贅述，有興趣的請打開連結《四代多聯機手操器顯示「E6」怎麼維修？》

歡迎大家在文章後面留言交流。
