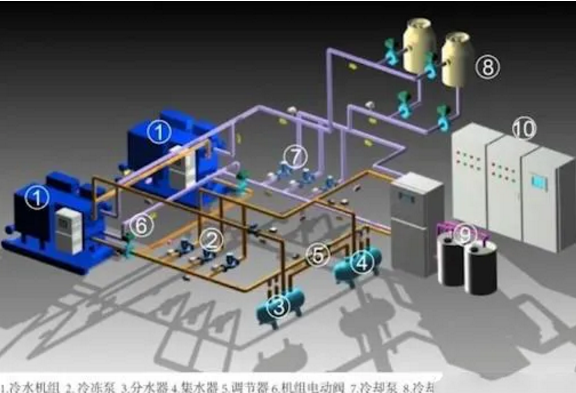

如何看懂大型水機機房系統?

1431
發表時間:2020-07-05 17:49作者:小冷來源:製冷世界網址:https://www.cacgree.com/

你對大型水機了解多少呢?螺杆機和離心機項目的的施工你了解嗎?他的圖紙畫的是否正確?為什麼採用同程比異程好呢?今天一起來學習下大型中央空調系統中的冷凍水系統。

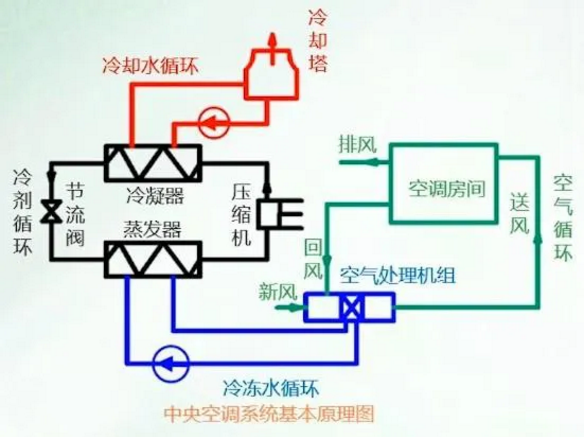

在空調系統中它包括冷卻水系統、冷凍(媒)水系統和冷凝水排水系統。


中央空調水系統的作用是為空調機組提供冷熱量。


空調冷凍水:通過冷凍水泵,把蒸發器製備的冷量輸送至空調末端裝置的工作介質,也叫冷媒水。

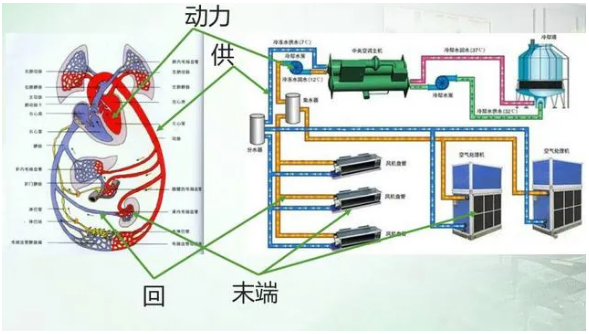

空調的冷凍水系統可以看成人體的一個血液循環。水泵就相當於是我們的心臟,它為我們的系統提供動力供水系統可以看作是我們的動脈,為我們的空調機組來提供冷量,各個空調的末端可以看成我們人體的各個器官,冷凍水的回水可以把它看成人體的靜脈。


空調冷凍水系統的組成

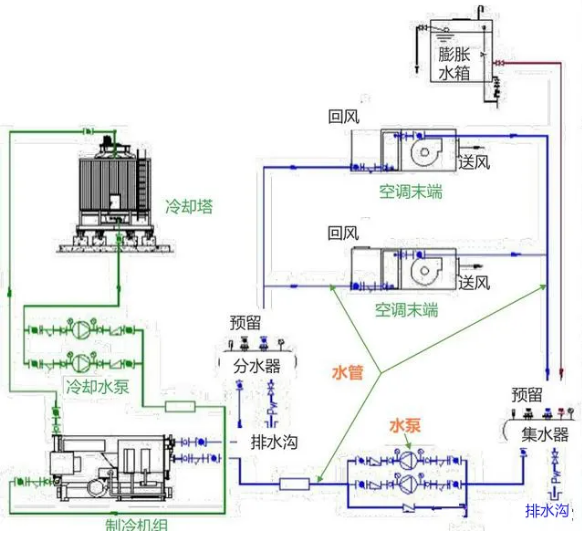

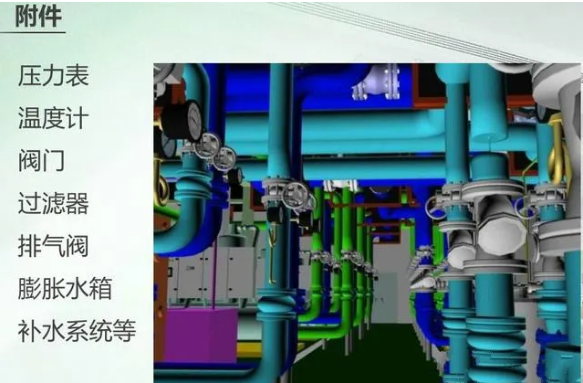

在空調的冷凍水系統中,它的主要構成是水管系統以及水泵還包括各種的附件,比如壓力表、溫度計、閥門、過濾器、排氣閥、膨脹水箱以及它的補水系統等。

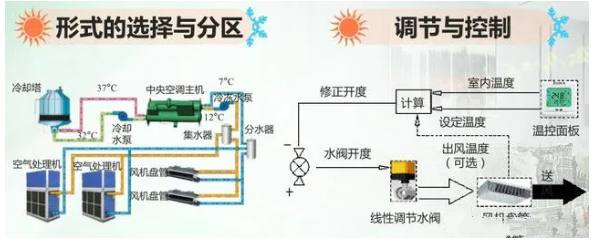

空調冷凍水的方案設計包括哪些內容呢?首先空調冷凍水系統在設計的時候,先要確定它的形式選擇和分區,考慮調節與控制的措施以及它的輔助設備配件的配置和選擇,還包括管網的布置和走向,還包括管道的防腐保溫保護等。

我們在確定水系統的方案的時候要考慮哪些因素呢?首先我們需要考慮建築的基礎資料、空調機房的位置、設備層的布置,還要考慮空調系統的選擇和分區,以及管路的布局管孔的預留,生活和消防水系統、空調風道系統、電氣和室內裝修等這些影響來確定空調水系統的方案。


空調水系統的類型

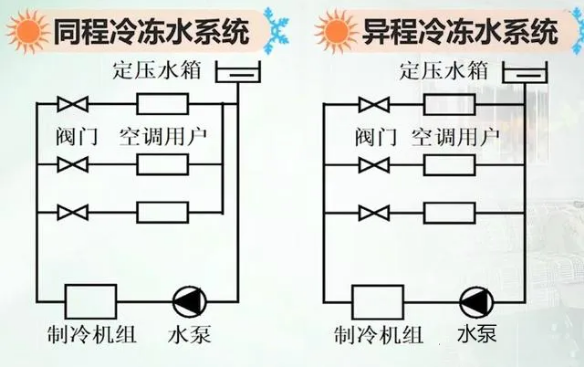

冷凍水系統在設置的時候,一般按照它的管路的布置形式可以分為同程和異程式。

在同程式中,增加了一個主要的總回水管,所以在同程式中,各個用戶的環路相等,阻力易於平衡,建議採用。在異程式中,我們的每一個用戶走的路程是不一樣的,所以我們一般在小型的系統中可以選擇這種異程式。同程式系統增加了總回水管,所以它的造價會相應地提高一些。

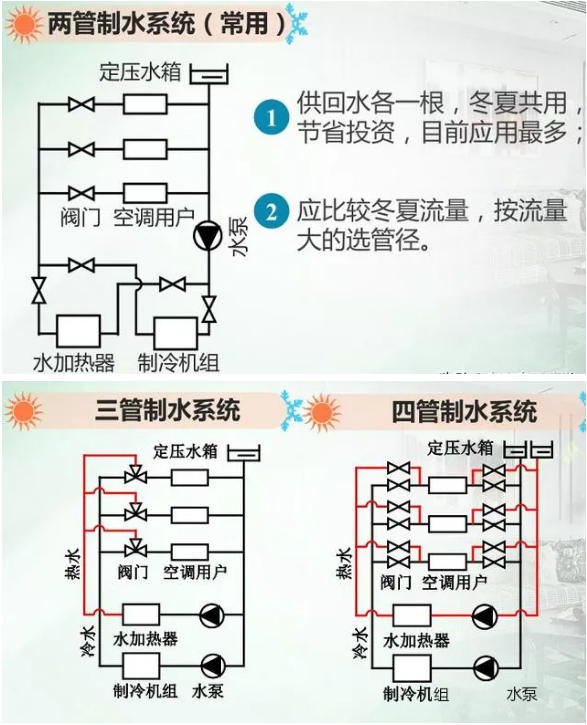

在空調冷凍水系統中呢,根據管路冬夏是否共用,可以分為兩管制、三管制和四管制。

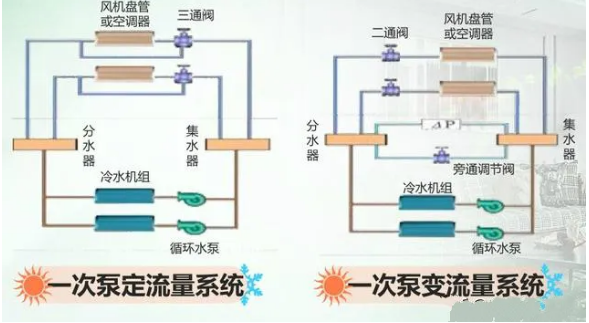

我們按照它採用的水泵的這個形式分為一次泵和二次泵。

1、系統較小或各環路負荷特性或壓力損失相差不大時,宜採用一次泵系統;

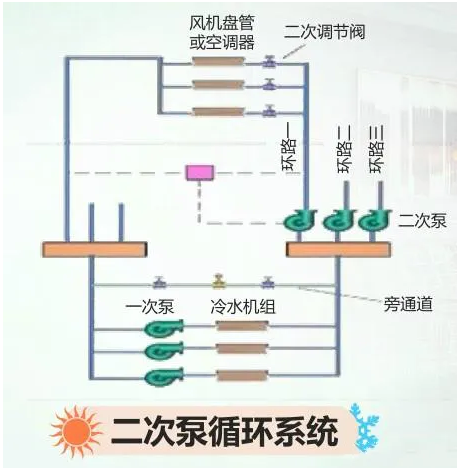

2、系統較大、阻力較高、各環路負荷特性或壓力損失相差懸殊時,應採用雙級泵系統。

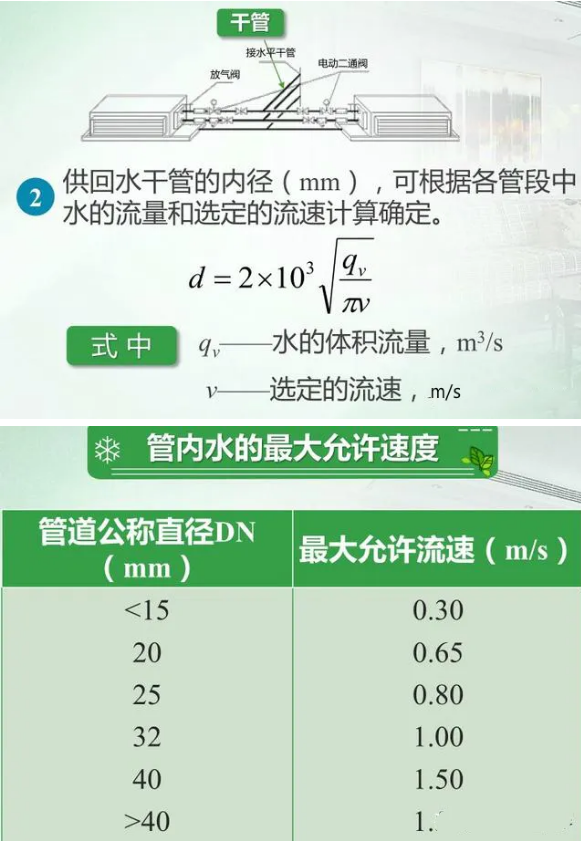

管徑的確定

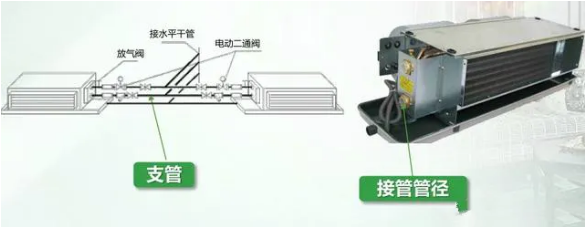

1、末端裝置的供回水支管管徑,宜與設備的進出水接管管徑一致,可查產品樣本。


供冷工況:一般取供水7℃,回水12℃,供回水溫差5℃。


供熱工況:一般供水60℃,供回水溫差10℃。


冷水泵的配置與選擇


每臺冷水機組應各配置一臺冷水泵,宜設一臺備用泵,並預先接在管路系統中,可隨時切換使用。


如有兩臺冷水機組,常配置三臺水泵,其中一臺為可切換使用的備用泵。


若蒸發器有足夠承壓,應設在水泵壓出段,利於安全運行和維護,若蒸發器承壓較小,則應設在吸入段。

水泵通常選用轉速在30~150轉/s的離心式清水泵,流量應為冷水機組額定流量的1.1~1.2倍(單臺取1.1,兩臺並聯取1.2)。

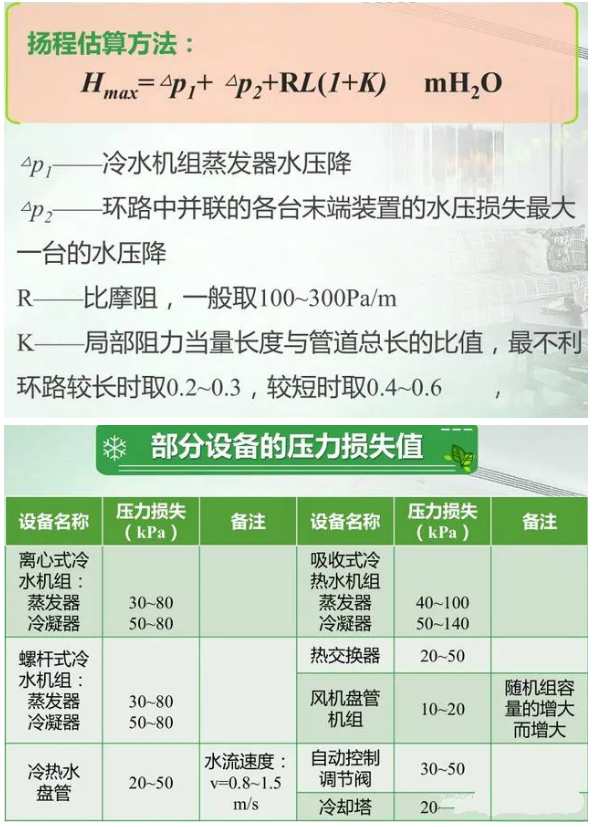

水泵揚程應為承擔的供回水管網最不利環路的總水壓降的1.1~1.2倍。

熱水泵的配置與選擇


冷熱共用的水系統,若冷熱水流量相同或相差不大,則水泵可共用,但水泵應能承受60℃溫度。


若冷熱水流量相差較大,則冷熱水泵應分別選擇,或選擇雙速水泵。


總結下,冷凍水系統的任務是為空調設備提供冷量,對空調效果起著至關重要的作用,應綜合分析建築特點、初投資、運行費用等,設計選用合理的方案。
