成都中央空調維護保養-特靈CXAJ-CGSJ集中控制器



系統介紹

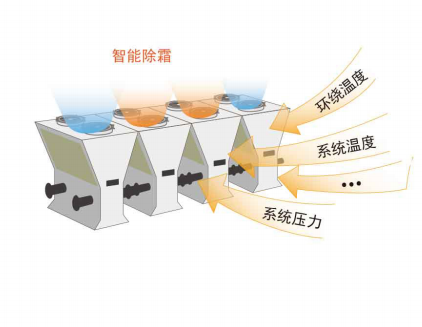

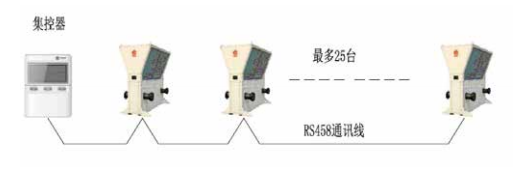

       模塊控制系統是一個高度智能化的集中控制系統。它可以管理多個外機模塊的加卸載控制,多個外機的

集中控制,主要由集中控制器進行控制,一個集控器最多能控制25臺機組




集中控制器

         集中控制器是整個系統的核心。可進行單機和群體的操作(包括開關機,溫度設定,模式改變等),舒

適定時控制,網絡監控報警等操作。50*100mm大液晶屏和15個按鍵的配置,帶給用戶方便清晰的操作

界面。

           集中控制器外殼帶翻蓋,常用的『OK』,『 ∧』,『∨』鍵露在表面,可進行常規操作。更詳細的操

作可通過翻蓋下方的按鍵操作完成。翻蓋下印有簡易的操作按鍵說明。

集中控制器需直流電源模塊,220Vac/12Vdc,500ma.

尺寸寬*高*厚為122*162*19.2mm,可通過標準86盒安裝


集中控制器顯示、按鍵與安裝

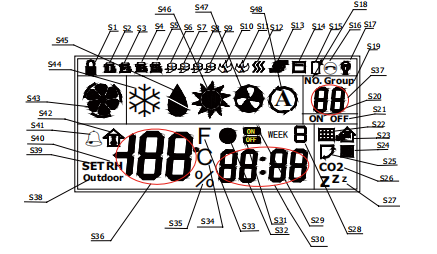

液晶顯示屏顯示界面




說明:

S1 ……… 鍵盤鎖;此圖標顯示時,鍵盤被鎖;

S2~S5 … 壓縮機1~4開啟圖標;

S6~S9 … 壓縮機1~4除霜開啟圖標;

S10~S11 電加熱1~2開啟圖標;

S12 ……… 防凍圖標;

S13 ……… 水泵圖標;

S14 ……… 三表類圖標;

S15 ……… 鍋爐圖標;

S16 ……… 表示電話接口板或通訊問題;

S17 ……… 表示燈光接口板有關操作;

S18 ……… 機組號圖標,在綁定時閃爍,如此圖標顯示時,

S37處顯示的為機組號;

S19 ……… 群體操作指示;

S20 ……… 表示系統開機,在通常情況下,它指示最小機號

的機組開關情況;

S21 ……… 表示系統關機,在通常情況下,它指示最小機號

的機組開關情況;

S22 ……… 濾網,在舒適控制時,表示啟動舒適控制或關閉

舒適控制

S23 ……… 新風;

S24 ……… 空氣灰塵大;

S25 ……… 搖擺風;

S26 ……… 二氧化碳含量高;

S27 ……… 睡眠;

S28 ……… 星期;

S29 ……… 定時開標誌;

S30 ……… 時間,顯示時鐘及定時的時間;

S31 ……… 定時關標誌;

S32 ……… 定時設定標誌,在設定定時時,此位顯示表示,定時有效;在通常情況下,此位顯示表示設定的

有定時。

S33 ……… 華氏度;

S34 ……… 攝氏度;

S35 ……… 百分號,用來表示溼度或壓縮機的加載率,等

等;

S36 ……… 顯示溫度,溼度,故障代碼及其它數值;

S37 ……… 表示機組總數,機組號等;

S38 ……… 外機或外環境溫度等顯示;

S39 ……… 設置溫度表示;

S40 ……… 溼度顯示表示;

S41 ……… 報警;

S42 ……… 室溫表示;

S43 ……… 風扇圖標,外圍圓圈表示自動風扇,顯示1個葉子

表示小風,顯示2個葉子表示中風,顯示3個葉子

表示高風,;

S44~S48 分別表示製冷,除溼,制熱,通風與自動模式;


按鍵




說明:

∧ ……… 在集中控制器選定單臺操作模式後,按此鍵設定溫度將上升1度。其它功能見下面說明

∨ ……… 在集中控制器選定單臺操作模式後,按此鍵設定溫度將下降1度。其它功能見下面說明

OK……… 操作的確認。長按此鍵,可進行群體開關機的操作。

SetTime 時間設定按鍵。

① ……… 瀏覽按鍵。快速查詢網絡機組狀況。也可作數字按鍵。

② ……… 模式按鍵。在集中控制器選定單臺操作模式後,按此鍵可改變模式;在設定時間時,改變月

份設定。也可作數字按鍵。

③ ……… 星期按鍵。在集中控制器選定單臺操作模式後,按此鍵可設定睡眠模式;在調整時間時(或

設定星期定時時),此鍵可以改變星期設定。也可作數字按鍵。

④ ……… 單機按鍵。用於集中控制器選定單臺操作模式。也可作數字按鍵。

⑤ ……… 風扇按鍵。在集中控制器選定單臺操作模式後,此鍵可改變風扇運行速度;在設定時間時,

可改變日期。也可作數字按鍵。

⑥ ……… 小時按鍵。在調整時間時(或設定星期定時時),此鍵可以調整小時。也可作數字按鍵。

⑦ ……… 連接按鍵。用於設備的網絡綁定。也可作數字按鍵。

⑧ ……… 背光按鍵。用於控制集中控制器背光。也可作數字按鍵。

⑨ ……… 分鐘按鍵。在集中控制器選定單臺操作模式後,此鍵用於故障復位;在調整時間時(或設定

星期定時時),此鍵可以調整分鐘。也可作數字按鍵。

○0 ……… 定時按鍵。用於舒適功能的定時設定。也可作數字按鍵。

 ……… 群組按鍵。用於群體操作控制

 ……… 退出按鍵。用於退出前次按鍵功能。長按此鍵,可以鎖定鍵盤。

集中控制器外殼翻蓋下面,有常用按鍵操作說明,請參考

按鍵說明

• 機組聯網綁定,按鍵⑦。

• 快速查詢聯網機組,按鍵①。

• 時間調整,按鍵②月份,③星期,⑤日期,⑥小時,⑨分鐘。

• 單機操作,按鍵④和 溫度設定,②模式,③睡眠,⑤風速,⑨復位。

• 群體操作,按鍵 和②模式, 開關機, 溫度設定。
