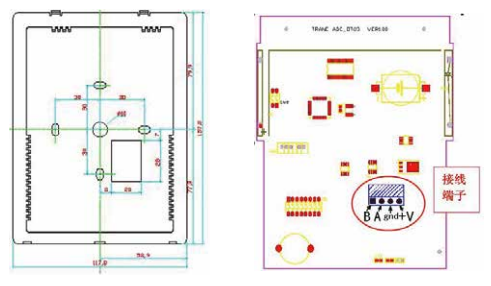

     集中控制器背後有四個安裝孔，可方便地與標準86盒連接。

集中控制器背後電路板上有一個4芯接線端子，從板子背後看它們分別是485信號B、485信號A、直流電

源地線、直流電源正極。通過此端子連接直流電源和通訊接線。

集中控制器帶一直流電源附件，220VAC/12VDC， 500mA。

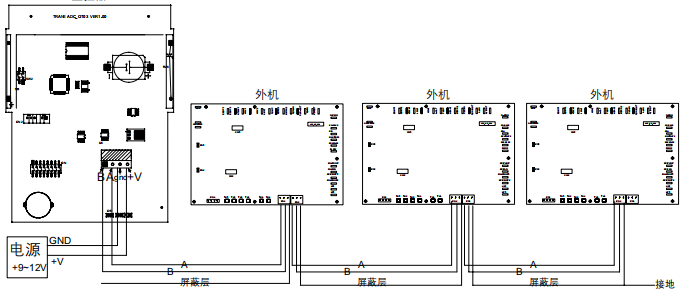

集中控制器接線示意圖

485控制線 接地端說明：

• 禁止接在電控箱鐵皮鈑金的強電220V地線端

• 485接地埠G為電控板直流電源的接地端

485通訊線安裝要求

1. 通訊線要求：RS485 接線必須使用AWG # 18～22，線徑必須大於0.75mm2 ，雙絞線帶屏蔽層，絞距不大於5cm。推薦使用BELDEN,5320FE。

2. 手拉手接線要求：各個系統模塊都帶有用於RS485 連接的A，B 兩個端子，外機模塊除了A，B 兩個端子，還有端子G， 用於連接通訊線的屏蔽層。屏蔽雙絞線必須採用手拉手的接線方式，不允許出現有星形的接線方式。即1 接到2，2 接到3，3 再接到4 為正確；如1 接到2，2 接到3，又出現2 接到4則為錯誤。

3. 屏蔽層接線要求：屏蔽層絞接後用膠布包住，防止與220V的地相連，屏蔽層一端與外機控制櫃的接地點G相連。連接外機模塊時，屏蔽層接於端子G。禁止接在電控箱鐵皮鈑金的220V地線端。

4. 在網絡不穩定時，增加120歐與1uF串聯的網絡終端電阻，將電阻並聯安裝在網絡最後一臺機組的A和B通訊埠上。

集中控制器功能

簡介

單機操作：集中控制器可以對網絡上任何一臺單機進行操作，如開關機，改變模式，更改設定溫度等等。

多機操作：集中控制器可以對全部網絡上的聯網機組進行開關機、模式調整、溫度調整；

定時操作（舒適控制）：集中控制器可以在1周內根據工作日與休息日，分別設定每天不同時間的溫度值，以滿足舒適度的需要。

監控網絡：集中控制器可以監控網絡上所有機組，當有機組脫網，立刻指示脫網的機組號並報警；當其中一臺或多臺機組發生故障時，立刻顯示故障代碼報警；還可以直接關閉網絡上有故障的機組。

系統控制：當集中控制器與內外機組成一個小型水系統後，有一臺或一臺以上內機開機時，網絡系統將自動開啟外機；當所有內機都關機時，網絡系統將自動關閉外機。

遠程控制：可以通過電話對每一臺機組進行開關機、設定溫度調整、模式調整等

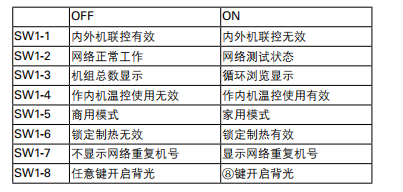

功能開關定義

註：本機型要求：

SW1-1必須撥到「ON」位置

SW1-2必須撥到「OFF」位置

SW1-5必須撥到「ON」位置

SW1-6必須撥到「OFF」位置
